漏磁检测技术在关键工业领域的应用实践

漏磁场检测（MFL）作为一种成熟且高效的无损检测技术，已在铁磁性材料的结构完整性评估中占据了不可或缺的地位。其应用范围从大型钢坯、钢管、钢棒的生产质量控制，延伸至在役设备的安全保障，尤其在地埋油气管线、高负荷钢丝绳以及石化储罐等关键设施的检测中，展现出独特的技术优势。

管材出厂质量控制

在钢管的制造流程中，出厂前的质量检测是确保产品符合标准的最后一道，也是至关重要的一道防线。漏磁检测凭借其高速度、高灵敏度和易于实现自动化的特点，成为了主流的检测手段之一。

以德国Foester公司的ROTOMAT系统为例，该系统专为管材的在线或离线检测设计。如图1所示，这类自动化设备能够高效地处理直径达Φ600 mm的钢管，其年检测通量可超过100万吨，为大规模工业生产提供了可靠的质量监控能力。

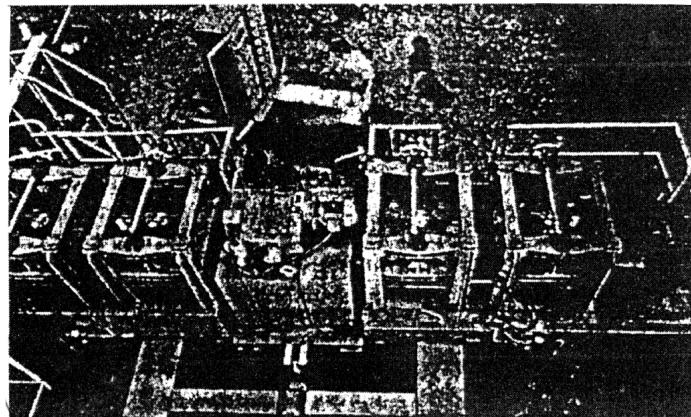

图1 ROTOMAT系统

地埋与海底管线的在役检测

对于绵延数百甚至数千公里的地埋或海底油气管线而言，腐蚀、裂纹等缺陷是威胁其安全运营的头号敌人。由于管线铺设环境的复杂性与不可及性，如何对其进行定期“体检”成为了一项世界性难题。

漏磁检测技术为此提供了核心解决方案。搭载漏磁传感器的智能检测器，俗称“管道猪”（Pipeline Inspection Gauge），被置于管道内部，随输送介质流动或自行爬行。它能够对管壁进行360°的全面扫描。现代漏磁内检测器技术已经相当成熟，能够可靠地识别出尺寸大于壁厚10%的缺陷，可检测的管壁厚度范围覆盖从极薄壁到30 mm，一次性检测里程可超过300公里。图2直观地展示了其工作原理。加拿大、英国、美国等国的研究机构在此领域持续投入，不断推动着技术的进步。

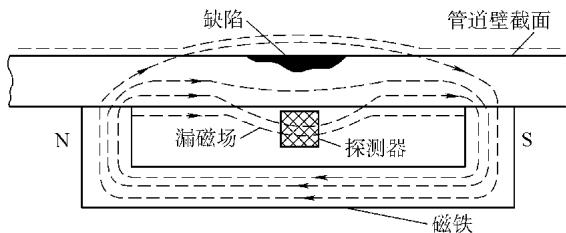

图2 漏磁场方法检测管道示意图

钢丝绳的结构完整性评估

在矿山提升、港口起重及建筑施工等高风险作业环境中，钢丝绳是承载生命与财产安全的关键部件。其内部的疲劳、磨损和断丝往往是渐进发生的，肉眼难以察觉。

在钢丝绳的无损检测领域，漏磁法是目前唯一得到广泛且可靠应用的手段。通过对钢丝绳进行轴向磁化，任何内外断丝都会造成局部磁场泄露，传感器捕捉到这些漏磁信号，就能准确判断断丝的存在与位置。图3展示了钢丝绳检测系统的基本构成，以及检测系统所捕捉到的典型内、外部断丝信号波形。

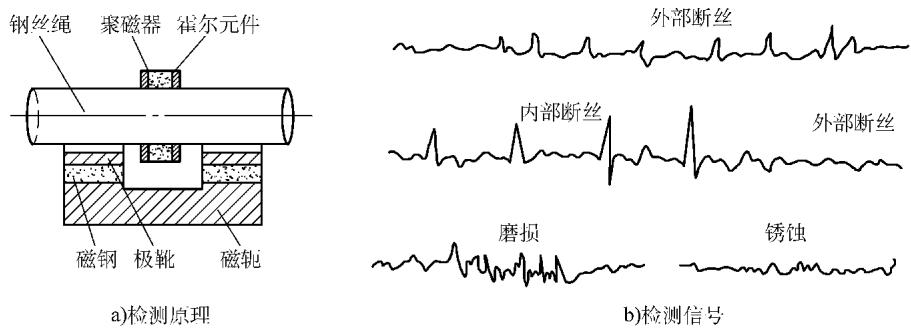

图3 钢丝绳检测系统示意图及检测到的断丝信号

石化储罐底板的腐蚀检测

大型储罐是石化工业的核心资产，用于储存原油、成品油及各类化工原料。储罐底板由于长期与地基接触，其下表面极易发生腐蚀，而这种腐蚀从罐内难以发现，构成了重大的安全隐患。

因此，对储罐底板的定期检测，尤其是下表面腐蚀状况的评估，是储罐维护工作的重中之重。漏磁扫描技术（MFL）能够有效地解决这一难题。检测设备在罐底板上表面移动，通过分析磁场的变化，精准识别出来自底板下表面的腐蚀坑、减薄等缺陷。图4清晰地描绘了检测原理，并对比了正常区域与缺陷区域的信号差异。

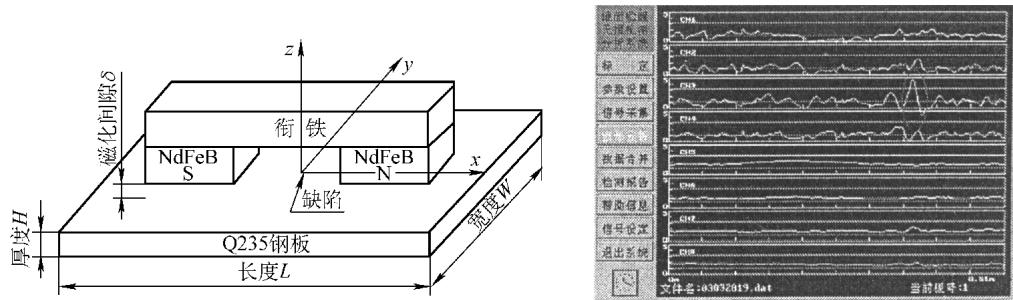

图4 罐底板下表面检测原理图及其检测信号（标记处为缺陷信号）

对这类关键设备进行精确的缺陷量化和寿命评估，不仅需要先进的设备，更依赖于深厚的专业知识和丰富的实践经验。这正是专业检测实验室的核心价值所在。
