POD(a)曲线构建：基于检出/漏检数据的统计学建模与实践

在无损检测（NDT）领域，一个根本性的问题始终是：我们的检测方法究竟有多可靠？对于一个给定尺寸的缺陷，我们有多大的把握能够发现它？将这种不确定性进行量化，是评估任何检测系统性能的核心。检出概率（Probability of Detection, POD）曲线，特别是作为缺陷尺寸 a 的函数的 POD(a) 曲线，正是为此而生的关键工具。它并非一条简单的“是/否”分界线，而是一条描述检测能力随缺陷尺寸变化的连续概率曲线。

那么，在实际工程中，我们如何从一堆杂乱的、非二元的检出/漏检（Hit/Miss）实验数据中，提炼出这条至关重要的POD(a)曲线呢？

从实验数据看检出概率的复杂性

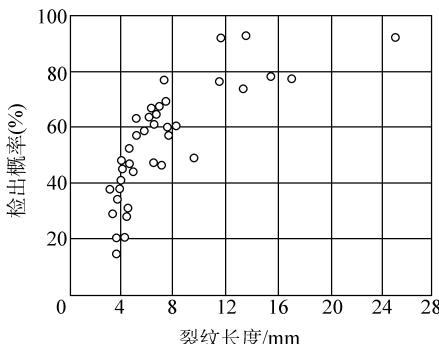

让我们从一个经典的案例入手。下图展示了对飞机中央机翼某区域进行涡流检测的实验结果。实验对象是41个围绕沉头紧固件孔的真实裂纹，每条裂纹均重复检测60次。图中的每一个数据点，都代表了单条裂纹在60次检查中被成功发现的次数比例。

图1. 飞机机翼涡流检测中裂纹检出概率的实验数据

这组看似分散的数据点，直观地揭示了检出行为的几个基本特征：

1. 尺寸相关性：总体趋势清晰可见，检出的概率（或称机会）与裂纹的尺寸 a 存在强烈的正相关关系。尺寸越大的裂纹，越容易被发现。
2. 固有随机性：即便对于尺寸完全相同的不同裂纹，其检出概率也可能存在巨大差异。这说明检测结果存在固有的不确定性。
3. 多因素影响：裂纹尺寸显然不是影响检出的唯一因素。材料微观结构、缺陷形态、表面状况、人为操作等一系列“尺寸之外”的因子，共同作用于最终的检出结果。

这些观察指向一个核心结论：缺陷的检出本质上是一个概率性事件，其概率不仅与缺陷尺寸强相关，还受到多种随机因素的显著影响。因此，试图用单一阈值来定义检测能力是不充分的，我们必须引入统计模型。

构建POD(a)函数的统计模型

为了描述这种概率行为，我们可以假设，在所有可能的裂纹总体中，对于每一个特定尺寸 a 的裂纹，其检出概率 P 本身就是一个随机变量。这个随机变量遵循某个概率密度函数 fₐ(P)。

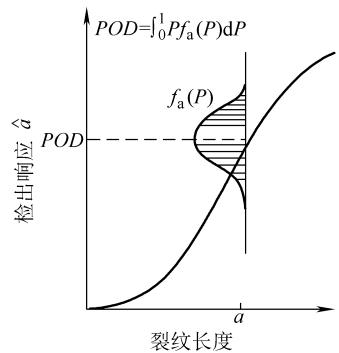

图2. 针对固定尺寸裂纹的检出概率 P 的分布示意图

POD(a) 曲线，实际上就是穿过这些不同尺寸 a 所对应的概率分布均值的一条平滑曲线。在工程实践中，为了方便应用，我们需要为这条曲线找到一个合适的函数形式。对数逻辑斯谛（Log-Logistic）模型是业界广泛采用的一种。

对于长度为 aᵢ 的单个裂纹，其检出概率 Pᵢ 可以通过以下模型来描述：

$$ /left. /begin{array}{l} P_{i} = /frac{h(a)}{1 + h(a)} // h(a) = /exp /left[/frac{/pi}{/sqrt{3}}/left(/frac{/ln a - /mu}{/sigma}/right)/right] /end{array} /right/} /tag{1} $$

这个模型形式上是一个标准的逻辑斯谛函数，它能够很好地拟合从0到1的S形概率曲线。模型中的两个核心参数 μ 和 σ 具有明确的物理意义：

• μ (位置参数)：μ = ln(a₀.₅)，其中 a₀.₅ 是指检出概率为50%时所对应的裂纹长度。它代表了POD曲线的中心位置，是衡量检测系统灵敏度的关键指标。
• σ (尺度参数)：该参数决定了POD曲线的陡峭程度。σ 越小，曲线越陡峭，表明检测性能的过渡区越窄，检测系统对于尺寸变化的响应越稳定和一致。反之，σ 越大，曲线越平缓，意味着检测过程的不确定性更大。

实验设计：有效样本量的考量

构建一条可信的POD(a)曲线，离不开高质量的实验数据。那么，到底需要多少样本才足够呢？

行业内的典型要求是获取大约30个带缺陷的试样。然而，这里的关键在于，这30个试样必须是“有效”的。所谓有效，是指它们的检出概率理想情况下应落在POD(a)曲线上信息量最丰富的10%至90%区间内。

问题在于，在实验开始之前，我们并不知道POD(a)曲线的确切形态。为了确保有足够多的缺陷落入这个“最适宜”的评估范围内，通常推荐使用更多的试样，例如60个。这60个试样的缺陷尺寸应在预估的POD(a)曲线的1%到99%概率区间内尽可能均匀地分布。

在这里，必须强调有效试样量的重要性，而非缺陷试样的总数。那些尺寸极大（几乎肯定能检出）或尺寸极小（几乎肯定检不出）的缺陷，虽然增加了总样本数，但它们对评估POD(a)函数核心参数（即 μ 和 σ）的精度贡献甚微。此外，为了评估误报率，无缺陷试样的数量至少应为有缺陷试样数量的两倍。

由此可见，一次严谨的POD评估不仅涉及复杂的统计建模，更对前期实验设计和数据采集提出了极高的要求。如果您在实际工作中也面临类似的材料缺陷分析与无损检测能力评估挑战，我们非常乐意与您一同探讨解决方案。
