中子射线检测技术：应用场景深度解析

中子射线照相术作为一种独特的无损检测（NDT）手段，其价值在于它提供了与传统X射线截然不同的“视角”。X射线对高原子序数（高密度）材料衰减强烈，而对轻元素则几乎“透明”。中子射线恰恰相反，它能轻易穿透铅、钢等金属材料，却对氢、硼、锂、镉等轻元素极为敏感。这种特性互补，使得中子射线技术在许多X射线无法胜任的领域中，成为解决关键工程问题的利器。

一、穿透高密度壳体，洞察内部低密度结构

在众多工业应用中，我们常常需要在不破坏高密度金属外壳的前提下，检验其内部封装的低密度材料或微小间隙的状态。这正是中子射线技术大显身手的经典场景。

• 航空航天与精密制造： 现代航空发动机的涡轮叶片内部布有复杂的冷却通道，制造过程中残留的陶瓷型芯是致命缺陷。通过在中子吸收截面大的钆（Gd）化合物，如在型芯料中混入1.5% ~ 3%的Gd₂O₃（添加剂法），或在清理后用Gd(NO₃)₂水溶液浸渍残留物（标记法），中子射线可以清晰地成像这些陶瓷残留，如图1所示。同样，对于树脂粘接的金属蜂窝件、金属件中的胶接质量，中-子射线也能通过实时视频系统，监控胶液的注入过程与最终分布，确保粘接的完整性。

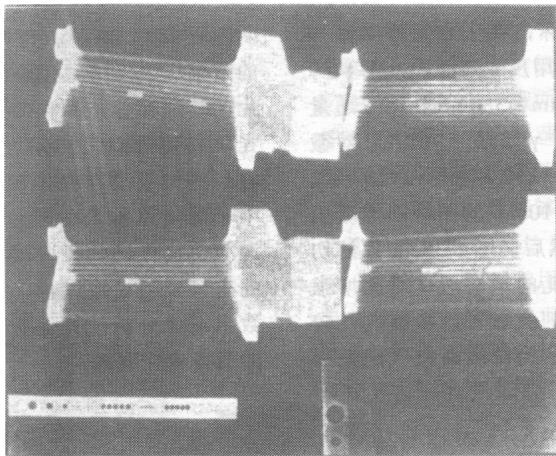

  图1 熔模铸造涡轮叶片的热中子射线照片，清晰显示冷却通道中的陶瓷型芯残留

• 军工与安全领域： 对于金属包装的炸药，中子射线检测可以无损地确认内部装药的有无、分布密度、均匀性，甚至能判断导火线是否断裂。此外，对于铸造的固体燃料大段中的裂纹、覆盖层的渗漏等，也都是其用武之地。

• 机械与电子元件： 在复杂的机械连接件中，一个微小的“O”形密封圈在装配过程中可能发生位移、变形乃至破裂，导致灾难性泄漏。使用冷中子射线照相法可以清晰地捕捉到密封圈在金属槽中的实际状态。在固态电子器件中，含氢的微量外来夹杂物或材料迁移，也能够被中子有效探测。

二、动态与瞬态过程的可视化

中子射线检测不仅能提供静态图像，结合高速成像系统，它还能捕捉到毫秒甚至微秒级别的动态过程，为研究复杂系统内部的瞬时行为提供了可能。

• 流体动力学研究： 当中子能量降低至0.01eV以下时，其对水、油等含氢液体的衰减显著提高，而当能量进一步降低至0.005eV时，中子在钢中的散射反而减小。这一特性使得穿透厚钢壁观测内部薄层油、水的流动成为现实。通过闪烁器、图像增强器和高速摄像机组合，工程师能够实时监视发动机内部燃料的流动与分布。

• 高速事件捕捉： 以峰值脉冲功率高达300MW的反应堆作为中子源，配合高速运动中子射线照相系统，可以监视持续时间仅为数微秒的瞬态事件。例如，以高达10000帧/秒的速率，可以清晰记录下信号弹在点火瞬间的复杂行为。

三、揭示材料成分与微观结构的细微差异

中子射线对特定元素和同位素的敏感性，使其在材料表征和失效分析领域具备了无可比拟的优势，尤其是在区分物理密度相近但核特性迥异的材料时。

1. 飞机铝合金腐蚀的精准探测

飞机铝构件的腐蚀是影响飞行安全的关键因素。腐蚀产物大多是氢氧化物，如Al(OH)₃或AlO(OH)。常规的软X射线检测主要依赖腐蚀导致的材料厚度变薄，但腐蚀产物本身的X射线衰减系数与铝基体差异不大，因此图像对比度很低。

中子射线则完全不同。由于氢元素对中子有极高的散射截面，而铝则相对较低，使得中子射线对含氢的腐蚀产物异常敏感。如下表1所示，无论是热中子还是亚热中子，Al(OH)₃和水的线衰减系数均远高于铝金属本身，这使得中子射线成为探测和研究铝合金腐身性质与状态最灵敏、最有效的方法。采用亚热中子束配合钆转换屏，还能有效避免γ射线对图像的干扰，获得高清晰度的腐蚀图像。

表1 不同射线对铝及其腐蚀产物的线衰减系数比较

2. 混凝土微裂纹的早期预警

混凝土的微裂纹是结构失效的前兆，其早期识别对于土木工程，特别是反应堆外壳等关键构件的安全性评估至关重要。这些微裂纹用肉眼甚至普通光学显微镜都难以发现。

中子射线照相术提供了一种巧妙的解决方案。将承受载荷后的混凝土试样切片，用硝酸钆（Gd(NO₃)₂）水溶液这样的对比增强剂进行浸润处理。由于毛细作用，增强剂会渗入到微裂纹中。在进行中子射线成像时，富集了钆的裂纹区域对中子产生强烈吸收，在较暗的混凝土基体上显示为清晰的白线，而气泡则显示为白色圆点（见图2、图3）。实验表明，中子射线照片上清晰可见的微裂纹，在40倍光学显微镜下仍不可见。这种方法可以对从构件可疑区域钻取的样本进行定量分析，将微裂纹的程度与构件的载荷历史相关联，实现精准的结构健康评估。

图2 混凝土试片在加载至极限载荷（39MPa）后的中子射线观测图，图中白线为增强剂渗入的微裂纹

图3 混凝土试样加载至超过极限应力（应变为3 × 10⁻³）后的中子射线观测图，裂纹更显著

要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。 精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料内部缺陷分析，可靠准确。欢迎沟通交流，电话19939716636

3. 其他成分与结构分析

中子射线的应用还包括：

• 元素与同位素区分： 检测核反应堆控制棒中硼的分布均匀性，或区分铀、钚混合物中钚的分布。它甚至能区分相同元素的同位素，例如镉-113对热中子的衰减远高于其他镉同位素，因此可以被轻易识别。
• 含量测定： 精确评估金属中的氢含量或陶瓷中的水分含量。
• 均匀性检查： 检验材料表面覆盖层的均匀性。

四、高放射性环境下的特殊应用

对于自身具有强放射性的样品，如核燃料，常规检测方法会受到样品自身辐射的严重干扰。中子射线检测因其对γ射线不敏感的探测原理，成为该领域的唯一选择。

利用对特定能量中子敏感的探测器，例如使用共振中子（如1.4eV）可以有效穿透大块燃料，并可对经辐照的熔焊或钎焊件进行检验。通过中子层析技术（Neutron Tomography），还能够对严重受损的反应堆燃料组件进行三维重构，分析其内部的损坏情况，为事故分析和安全评估提供无可替代的数据支持（见图4）。

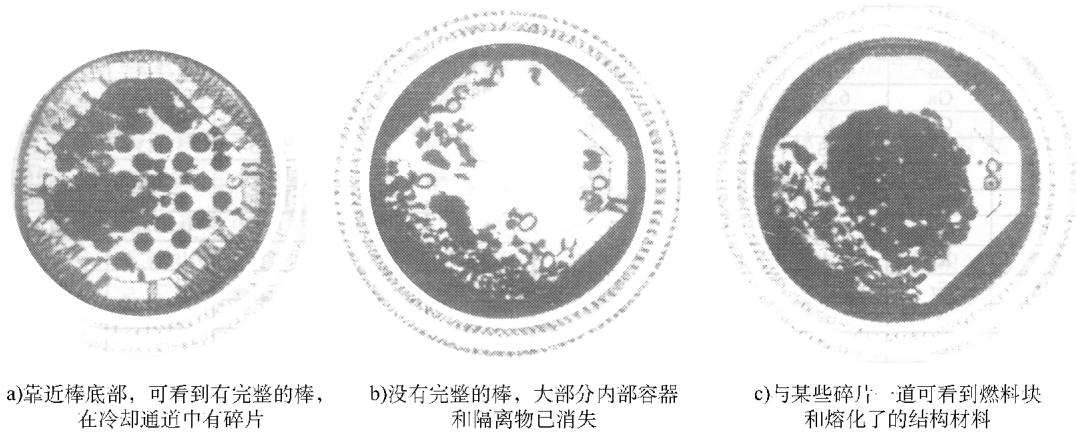

图4 同一受损反应堆燃料组件在不同高度处的中子层析图

综上所述，中子射线检测技术凭借其独特的物理原理，在高端制造、材料科学、核工业和基础设施安全等领域，为解决一系列极具挑战性的无损检测问题提供了强有力的解决方案。
