电晕放电检测技术及其在无损探伤中的应用

在材料科学与工程领域，尤其是对于非金属和电介质材料的质量控制，如何精准探测其内部的微观缺陷，始终是一个关键挑战。常规的无损检测方法在面对这类绝缘材料时，往往会遇到局限。电晕放电检测，作为一种利用气体放电原理的经典技术，为我们提供了一个独特的视角来“看透”这些材料内部的隐蔽缺陷。

电晕放电：从绝缘到导电的转变

从物理本质上看，电晕放电属于气体放电的一种形式。在标准状态下，气体由电中性的分子或原子构成，是优良的绝缘体。然而，一旦气体中产生了自由电子和离子，并在外部施加足够强的电场，这些带电粒子便会开始定向移动，从而使气体具备导电能力。

电晕放电检测正是巧妙地利用了这一物理现象。该方法专门用于探测各类非金属与电介质材料——例如高压电缆的绝缘层、特种纤维、复合材料的缠绕构件以及叠层制品——中存在的裂纹、孔洞、未结合或分层等缺陷。这些缺陷的共同点是内部往往会截留微量的气体。这些气体可能源于制造过程中残留的溶剂蒸气，也可能就是被封闭的空气。这些原本不可见的缺陷，恰好为电晕放电的发生创造了条件。

检测机理：捕捉缺陷中的瞬时放电信号

电晕检测技术的核心思路，是在被测材料的缺陷两端施加一个高强度的电场，其强度足以使缺陷内部截留的气体发生电离。

当气体被电离，产生的自由电子会在强电场作用下加速撞向孔隙的壁面，形成一次极其短暂而强烈的放电。这次放电的持续时间非常短，通常只有 10^-8 到 10^-6s，其具体时长与检测电路的特性、缺陷的几何尺寸以及内部气体的密度和成分密切相关。

那么，这种微弱的放电信号是如何被捕捉并解读的呢？业界主要有两种成熟的路径：

1. 电流脉冲检测：放电会在高压变压器的次级绕组中感生一个微小的电流脉冲。通过专门的电路捕捉并放大这个脉冲信号，即可确认缺陷的存在。
2. 电磁辐射探测：电子在加速过程中与孔隙壁的碰撞会辐射出电磁波。通过高灵敏度的传感器探测这一瞬时的电磁谱，同样可以实现对缺陷的定位。

通过对仪器进行精确校准，我们甚至可以量化缺陷中包含的气体体积，并依据相关材料标准，判断其是否超出了可接受的极限。这项技术自20世纪中期开始便作为一种有效的无损检测手段，在电绝缘体的测试中扮演着重要角色。

作业流程与电路实现

在实际操作中，对于尺寸较小的试件，一个典型的检测设置如下：将试件放置在一块接地的金属板（通常为不锈钢）上，然后使用一个末端经过抛光和倒圆处理的探头在试件表面进行扫描。

为了在高电压下（例如超过 35kV）抑制电飞弧或外部电晕等干扰现象的产生，整个测试装置通常会浸没在变压器油中。所需的高电压由专用变压器提供，并通过电子控制器实现电压的精确调节。

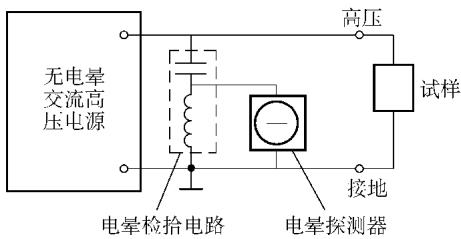

信号处理是整个检测系统的关键环节。由于电晕放电产生的信号频率远高于施加的工频高压，因此可以利用滤波电路有效滤除背景噪声。随后，微弱的放电信号经由放大电路增强，最终在条带记录器或示波器上以可读的形式呈现出来。一个典型的电晕检测电路系统构成如图1所示。

图1 典型的电晕检测电路框图

要从复杂的背景噪声中准确提取出微弱的放电信号，对电路设计、参数标定和操作环境都有着严苛的要求。这正是专业检测实验室的核心价值所在，通过标准化的流程和精密的设备确保测试结果的可靠性与可重复性。
