材料释出行为的影响因素解析

在评估室内建筑材料、家具或消费品的环保性能时，其有机化合物的释放特性是一个核心指标。材料的释出行为并非一个孤立的属性，而是由材料的内在特性与所处环境的外部条件共同决定的复杂过程。深入理解这些影响因素，对于准确预测和控制室内空气中污染物浓度至关重要。

从物理化学的角度看，室内材料中有机蒸汽的释放速率主要受三个基本过程的制约：

1. 蒸发质量传递：物质从材料表面向周围空气的直接蒸发。
2. 解吸过程：吸附在材料表面的化合物脱离表面进入空气。
3. 内部扩散：化合物从材料内部迁移至表面的过程。

这三个过程的速率，则分别受到材料自身参数和环境参数的调控。

材料的内在属性：决定释放潜力的基础

材料的固有性质是其释放行为的根本。这些参数决定了材料中可释放物质的总量、种类以及迁移至表面的难易程度。

• 材料类型与成分：不同基材（如木材、塑料、涂料）的化学构成和分子结构截然不同，其释放潜力也大相径庭。
• 配方组分：材料中添加的溶剂、增塑剂、稳定剂等是VOCs和SVOCs的主要来源。
• 微观结构：材料的孔隙率、密度等结构特征直接影响化合物的内部扩散系数。
• 表面状态：表面的粗糙度、涂层或饰面会改变表面积和传质阻力。
• 老化程度：随着时间推移，材料会发生化学降解或物理变化，从而改变其释放特性。

环境参数：触发与调控释放过程的外部变量

如果说材料的内在属性决定了其“能释放什么”，那么环境参数则决定了它在特定条件下“会释放多少以及多快”。

• 温度 (T)
• 相对湿度 (RH)
• 换气率 (n)
• 面积比通风率 (q)
• 空气流速

温度 (T) 是一个极为关键的环境变量。它直接影响有机物的蒸汽压、解吸速率和扩散系数。这意味着，温度升高会同时加速材料表面的蒸发/解吸过程以及化合物在材料内部的扩散过程。结果就是，随着温度的升高，污染物的释放会显著加剧。图1清晰地展示了这一效应，无论是对于挥发性有机物（VOC）还是半挥发性有机物（SVOC），温度升高都导致了其浓度因子的显著增加。

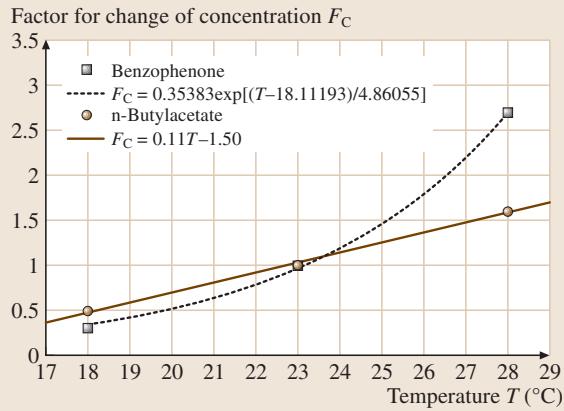

图1. 温度对木材表面UV固化丙烯酸漆中一种VOC和一种SVOC释放浓度的影响（浓度变化因子）

换气率 (n) 是影响室内空气中有机物浓度的另一个重要参数。其定义为进入室内的室外空气流量与室内空间体积之比，单位通常为 h^-1。在室外空气较为洁净的前提下，换气率越高，对室内污染物产生的稀释效应就越强，从而导致浓度降低，如图2所示。

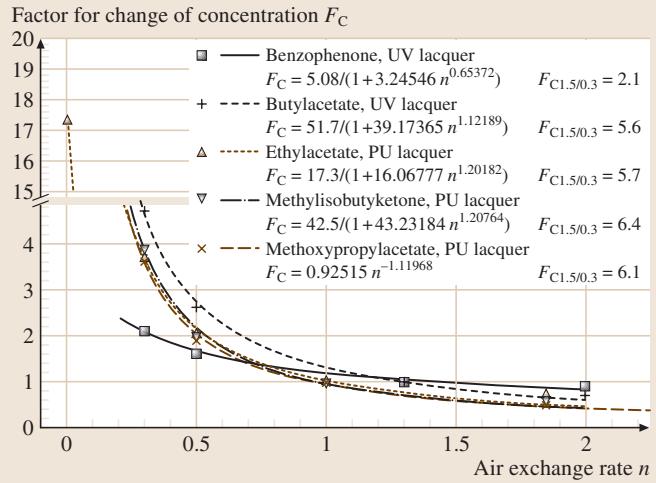

图2. 换气率对不同漆种（聚氨酯(PU)漆、UV固化丙烯酸漆）中部分VOCs释放浓度的影响（浓度变化因子）

实验数据揭示了更有趣的现象。如图2所示，当换气率增加5倍（从0.3 h^-1 提高到 1.5 h^-1）时，多数VOCs的浓度变化因子 (F_C) 在5.6到6.4之间，这与稀释效应的预期基本吻合。然而，二苯甲酮（一种SVOC）的表现却截然不同，其浓度仅改变了2.1倍。这种差异通常被归因于SVOC强烈的吸附效应。与VOCs相比，SVOCs更容易吸附在室内各种表面上，其在空气中的浓度不仅受通风稀释的影响，更受到表面吸附-解吸平衡的强烈制约。

这种复杂性意味着，要准确评估特别是含有SVOCs的材料对室内环境的长期影响，需要远比常规测试更精密的实验设计和数据解析。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料VOC及SVOC释放量测试，可靠准确。欢迎沟通交流，电话19939716636
