X射线折射效应：解析微米级结构的SAXS新视角

当X射线与尺寸在几纳米以上的透明微小结构相互作用时，其行为在某些方面与我们熟悉可见光光学有相似之处。波长、结构尺寸与形状、局部相移以及吸收衰减共同决定了相干散射的发生。然而，一个根本性的差异在于，X射线的折射率 n 极度接近于1，这导致其束流偏转角非常小，通常只有几弧分，恰好落入了与衍射效应相同的的小角区域。因此，我们观测到的干涉图样，实际上是源于折射率引起的相位调制、吸收以及瑞利衍射的共同作用，而这些效应都与X射线在物质中穿行的路径长度息息相关。

然而，当散射体的尺寸远大于几十纳米，进入微米量级时——这在经典的小角散射研究中颇为常见——情况又发生了变化。此时，干涉条纹会变得极其致密，以至于传统的的小角相机已无法分辨。最终我们得到的是一个被“涂抹”开的、连续衰减的角向强度分布。这种分布可以用基于斯涅尔定律 (Snell’s Law) 的透明介质折射规则来简洁地描述。这种纯粹的几何折射方法，对于分析微米级结构产生的小角X射线（及中子）散射效应而言，不仅恰当而且高效。

X射线折射率的独特性

要理解这一现象，我们首先要考察X射线的复折射率 n。其表达式为：

n = 1 - ε

其中，ε 是复折射率的实部，它与材料的电子密度 ρ 和X射线波长 λ 的关系近似为 ε ≈ ρλ²。对于在8keV辐射下的玻璃，ε 的数量级约为10⁻⁵。

这个 n < 1 的特性带来了一个与传统光学完全相反的结果：对于X射线，凸透镜起到的不是聚焦作用，而是发散作用。图1生动地展示了圆柱形透镜（玻璃纤维）因折射而产生的取向性小角散射效应。

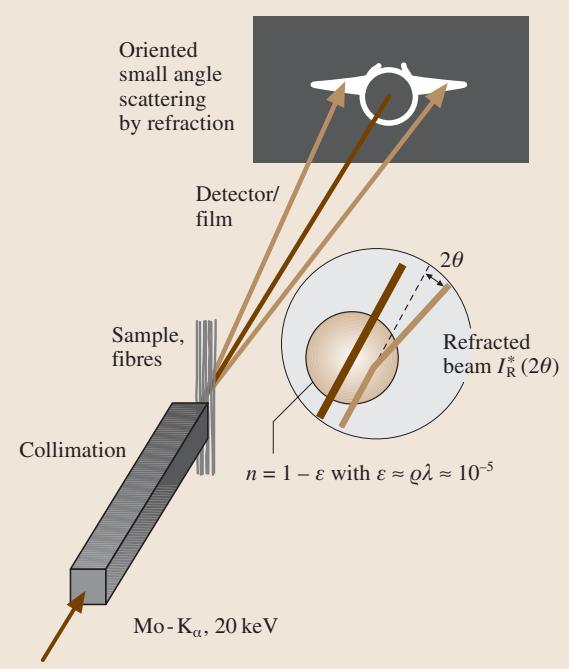

图1. 玻璃纤维折射产生的取向性小角散射效应示意图；n 为折射率，ε 为 n 的实部，λ 为波长。

实验中，一束由直径15μm的玻璃纤维（常用于复合材料）组成的纤维束，能将针孔准直的X射线束偏转几弧分。对于纤维或球形颗粒这类物体，X射线在进入和离开物体时会发生两次偏转（如图1插图所示）。产生的取向性强度分布由X射线胶片或CCD相机收集，而未经偏转的主光束则被一个束流截止器挡住。

强度分布的普适性规律

一个非常关键的发现是，对于圆柱形物体，如果将其散射强度分布用全反射临界角 θ_C 进行归一化处理，那么所得到的强度分布曲线形状具有普适性，不再依赖于具体材料。这里的临界角由折射率决定，满足 θ_C² = 2ε。如图2所示，当散射角达到临界角 θ_C 时，被偏转的X射线强度几乎降为零，仅有少量由全反射贡献的微弱信号。

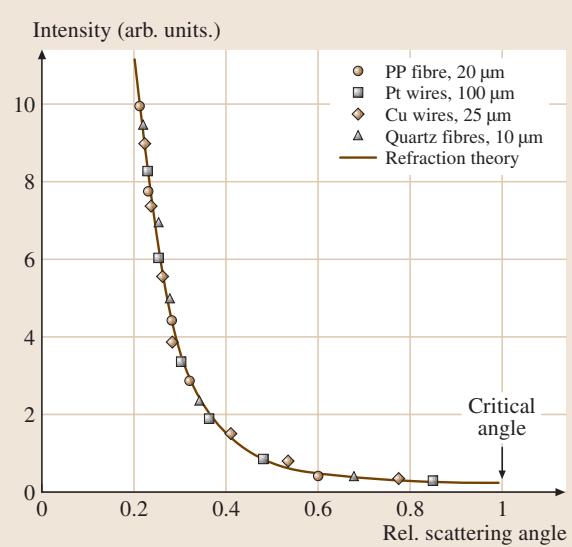

图2. 圆柱形物体归一化角向强度分布的普适形状；PP：聚丙烯。

在使用狭缝准直的Kratky型高分辨率小角散射相机进行测量时，通常在大于2弧分的角度范围内，对可探测强度有贡献的主要是纤维直径约10⁻³的截面部分。尽管X射线全反射现象确实存在，但其仅涉及纤维直径10⁻⁶的极小部分，因此其贡献通常可以忽略不计（除非是精细准直的平面样品，可能将主光束全部散射）。

基于斯涅尔定律，科学家们已经成功地为圆柱体的角向强度分布建立了模型，并与多种不同纤维的实验测量数据进行了拟合，如图2所示。在不考虑吸收效应的情况下，一个圆柱体的折射强度 I*<sub>R</sub> 可以表示为：

I*<sub>R</sub>(2θ') ≈ (J₀2Rε²)/θ³ (16.32)

其中，J₀ 是入射X射线的辐照密度，R 是圆柱体半径，θ = 2θ' 是散射角。

对于球形颗粒或孔隙，此表达式则变为：

I*<sub>R</sub>(2θ') ≈ (J₀2Rε²)/θ⁴ (16.33)

要精确地表征这类微米级结构，从样品制备到数据建模都涉及复杂的考量。这正是专业检测实验室的核心价值所在，能够为材料的微观结构分析、性能评估和质量控制提供可靠的数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测纤维、颗粒及复合材料的微观结构分析，可靠准确。欢迎沟通交流，电话19939716636

与传统SAXS理论的对比

对连续小角X射线散射（SAXS）的传统理解，主要基于衍射效应的诠释。无论是著名的用于分离颗粒的Guinier理论，还是用于密集胶体体系的Porod理论，其基础都是瑞利散射的衍射。有趣的是，Porod理论推导出的强度衰减规律与上述公式(16.33)中球形颗粒折射的强度衰减（θ⁻⁴）形式上一致。

然而，必须明确一个核心区别：这两种经典的衍射理论所处理的散射体，其尺寸尺度要小两个数量级。因此，对于微米级结构的分析，基于几何光学的折射模型提供了一个全新的、更为适用的理论框架，有效拓展了SAXS技术的应用边界。
