差示扫描量热法 (DSC) 技术深度解析：从原理到精准标定

差示扫描量热法（Differential Scanning Calorimetry, DSC）是材料科学与化学领域中一种核心的热分析技术。其基本思想是通过精确控制温度程序，测量输入到样品和参比物之间的功率差（即热流速率差）随温度或时间的变化，从而洞察材料在物理或化学变化过程中发生的能量转移。

核心工作原理

DSC设备的核心是一个“双胞胎”式的测量系统，包含两个完全相同的测量单元，分别用于放置待测样品和惰性参比物（如空坩埚）。这两个单元被置于同一个加热炉中，并同步经受一个预设的、精确控制的温度程序（升温或降温）。

在程序运行期间，热量在加热炉与样品池（产生热流速率 Φ_FS）以及加热炉与参比池（产生热流速率 Φ_FR）之间进行交换。DSC技术捕捉的并非绝对热流，而是二者之间的差值：ΔΦ = Φ_FS - Φ_FR。这个差值直接反映了样品因发生相变、化学反应或其他热效应而引起的吸热或放热过程。

因此，一台差示扫描量热仪主要测量两个物理量：一个是具有功率量纲的热流速率差 ΔΦ，另一个是与之对应的样品实时温度。温度的测量通常依赖铂电阻温度计或热电偶，而热流速率的测量则可以通过直接的电功率补偿，或是利用热电偶/热电堆。后者的原理类似于通过测量欧姆电阻两端的电压降来确定电流，它是通过测量热量流经一个特定热阻时所产生的微小温降来间接表征热流速率。

从DSC曲线中解读关键信息

通过DSC分析，我们可以同时获取材料的转变温度与转变热（或称焓变）。如图1所示，在一个典型的升温过程相变信号中：

• 转变温度：通常由外推峰起始温度（Extrapolated Peak Onset Temperature, T_e）来确定。
• 转变焓：由热流速率曲线中特征峰的积分面积计算得出。

要精确计算峰面积，必须先扣除基线。基线的选择与划定方式对转变焓的测量不确定度有着决定性的影响，是数据处理中的关键一步。

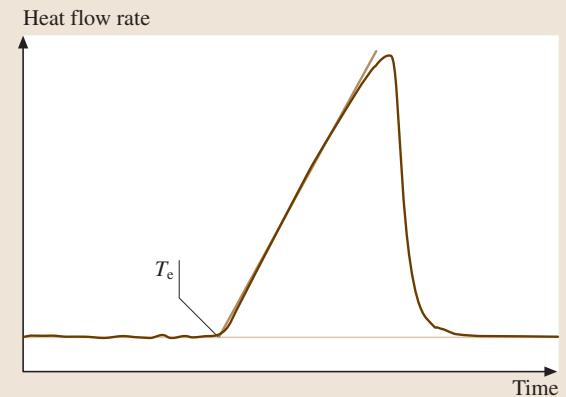

图1 加热模式下DSC测得的相变过程热流速率信号及外推峰起始温度 T_e

动态操作模式与高级技术

DSC的一个显著特点是其动态操作模式。一个典型的温度程序包含三个阶段：初始等温段、恒定速率的扫描段（升温或降温）以及最终等温段。在 -150°C 至 1600°C 的宽广温度范围内，利用 ±0.1 至 500 K/min 的扫描速率，可以有效测定材料的相变焓和比热容。

在传统DSC基础上，调制DSC（Modulated DSC）技术得到了发展。它在常规的恒定升/降温速率上，叠加了一个周期性的温度调制信号，例如正弦波、锯齿波或阶跃波。这项技术在分离重叠热效应方面表现卓越，例如区分玻璃化转变与焓松弛，或在相变过程中精确测定比热容。

两种主流的DSC仪器构型

市面上的DSC主要分为两大基本类型：热流型（Heat Flux DSC）和功率补偿型（Power Compensation DSC）。

热流型DSC 的原理即为前述的测量热流速率差 ΔΦ。其设计核心是让热量通过一个具有明确界定和低热阻的导热路径。根据结构不同，热流型DSC又可分为圆盘式（Disk-type）和圆筒式（Cylinder-type）两种系统（如图2所示）。

功率补偿型DSC 则采用了不同的思路。它包含两个独立的微型加热炉，分别对样品和参比物进行加热。系统实时测量两者间的温差，并通过一个控制回路，动态调整施加在样品炉上的补偿加热功率，以确保样品和参比物始终维持在完全相同的温度程序上。这个用于补偿的加热功率，其本身就是热流速率差 ΔΦ 的直接度量。

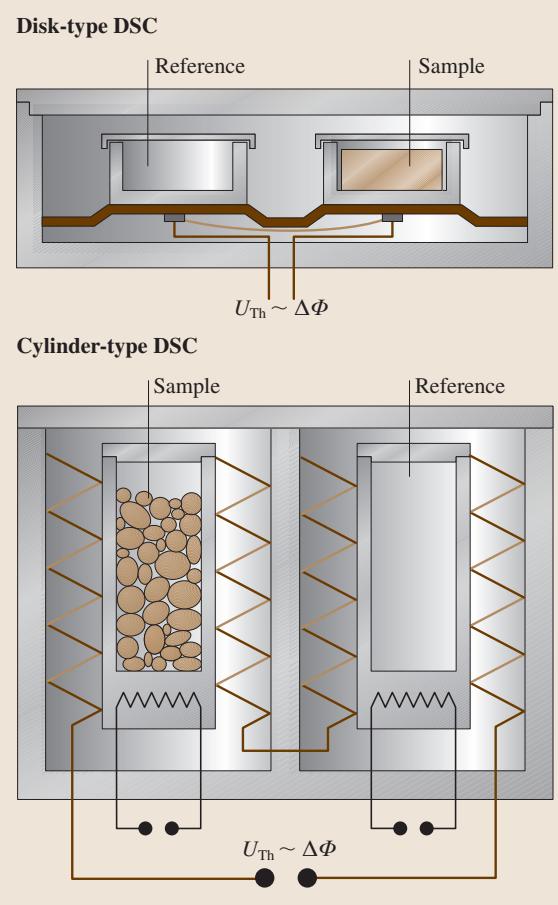

图2 不同类型的热流型DSC结构示意图

此外，针对特殊应用场景，还开发了多种改进型DSC，如用于研究高压下材料行为的高压DSC、用于探究光致反应的光DSC，以及专用于流体测量的DSC。圆筒式仪器还可以进行改装，用于研究混合、溶解或吸附过程。

获得可靠数据的基石：仪器标定

要通过DSC获得可靠的测量结果，仪器标定是不可或缺的前提。原因有多方面：传感器和测量系统其他部件可能发生漂移；更重要的是，标定系数本身就依赖于温度、升温速率、样品架/坩埚类型，甚至样品自身的属性（如质量、热导率）。

行业内的普遍共识是：标定应在与实际测量尽可能相似的条件下进行。以热流速率标定为例，一台圆筒式DSC原则上可以通过多种方法标定，如使用标定加热器进行电标定、使用已知比热容的标样，或使用已知熔融焓的标样。人们或许会认为任选一种方法就足够了。然而，针对不同的测量任务，这样做会导致截然不同的测量不确定度。

因此，德国热分析学会（GEFTA）等权威机构建议，即便DSC使用相同的传感器和电子线路来测量热量和热流速率，也应明确区分热量标定与热流速率标定。举个例子，如果要测量一种未知材料的熔融焓，那么最佳实践是在接近该未知材料熔融的温度点，使用具有已知熔融焓的标准物质对DSC进行“热量标定”。要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料热分析与比热容测试，可靠准确。欢迎沟通交流，电话19939716636

一次符合计量学要求的、严谨的DSC标定过程虽然耗时，但可以将结果的准确度提升一个数量级。关于DSC标定的基本要求已由国际标准规定，而更详尽的操作规程则由GEFTA和国际热分析与量热学联合会（ICTAC）等组织发布。

通过精心标定的仪器，测量熔融焓的相对不确定度可达到约 1%，测量比热容的相对不确定度可达到约 1.5%。而在常规的日常工作中，5% 至 10% 的相对不确定度则更为常见。
