在热分析领域，当对测量精度有极致要求时，绝热量热法（Adiabatic Calorimetry）便成为不可或缺的技术手段。它被公认为最精确的热学方法之一，尤其在测量材料的熔融焓或比热容时，其相对不确定度可以控制在0.1%以内。当然，要达到如此高的精度，意味着在设备构建、测量过程和系统控制上需要投入巨大的成本和精力。
通常，一套典型的绝热量热仪可以解构为三个核心部分：位于中心的圆柱形测量单元，包裹其外的多层绝热屏蔽系统，以及最外层的加热炉或制冷机。

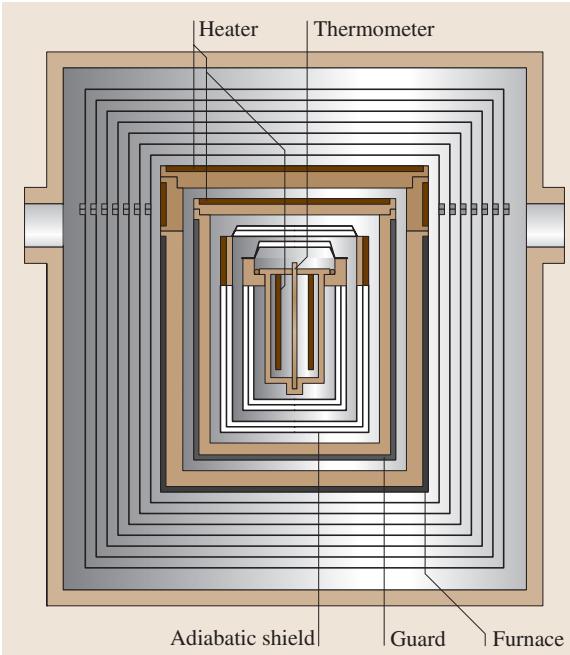

图1 绝热量热仪工作原理示意图
仪器的核心是内部测量单元，它集成了温度计、坩埚、样品、加热器和内部辐射屏蔽。与其他类型的量热仪不同，绝热量热法普遍采用标准的铂电阻温度计。这种选择并非偶然，因为它能以极高的精度（温差分辨率 ΔT ≈ 1 mK）测定相变温度，为获取精确数据奠定了基础。
为了实现“绝热”这一理想测量条件，即杜绝系统与外界发生任何热交换，样品所在的内部单元被一个可主动加热的绝热屏所包裹。该绝热屏的核心任务是通过精密控制，使其温度与内部单元的温度时刻保持完全一致。为了更有效地实现绝热控制并保证系统内部的温度均匀性，通常还会围绕该主绝热屏同心排布更多的保护屏和辐射屏。
设备的最外层是提供整体温度环境的加热炉（或用于低温测量的杜瓦/制冷机），以及一个用于实现真空或可控气氛测量的密封外罩。为了最大限度地减少热量损失和内部的温度梯度，仪器的关键结构件必须选用具有极高导热率和低红外发射率的材料，例如银。
绝热量热法的基本逻辑十分清晰：通过向样品精确输入一份已知的热量，然后测量由此引起的样品温度升高。基于此，其典型的操作模式是一种“阶梯加热法”，即交替进行短暂的加热周期和充分的平衡周期。当然，也存在一些采用极低扫描速率进行连续扫描的绝-热量热仪。
在理想的绝热条件下，系统焓值的增量就等于外部供给的热量。这个热量可以通过高精度的电能测量来确定，即 Q = Pₑₗt，其中 Pₑₗ 是电功率，t 是加热时间。因此，材料比热容 cₚ 的测定就回归到了一个基础物理关系式：
cₚ = Q / (mΔT) = (Pₑₗt) / (mΔT)
其中，m 是样品质量，ΔT 是测得的温升。
在实际测量中，微小的热量损失依然无法完全避免。这些残余的热损失可以通过额外的实验来精确测定和修正。为此，需要进行一次“空坩埚”测量，即在不放置样品的情况下运行一次完整的程序，测定空量热系统自身的热容。对于设计精良的绝热量热仪，其在空载和满载状态下的热损失是相等的。因此，这次空载测量也为修正残余热损失提供了基准。
当目标是测定熔融焓时，测量过程同样涉及多个步骤，并采用阶梯加热法。出于实验设计的考虑，每次熔融实验的起始温度都设定在熔点以下，终止温度则在熔点以上。这就要求必须将样品和量热仪（已填充样品）在整个温区的热容贡献都考虑在内。此外，还需要通过额外的实验来精确确定材料的熔融温度，通常采用的是部分熔融法（Fractional Fusion）。要获得一张信噪比高、结果可靠的图谱，对样品制备、设备参数配置、数据修正都有极高要求。这正是专业检测实验室的核心价值所在。
精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料比热容测试，可靠准确。欢迎沟通交流，电话19939716636
绝热量热仪的应用温度范围极广，可从低于 1 K 的极低温区一直延伸至约 1900 K 的高温区。然而，在不同的温度区间，其面临的主要挑战也各不相同。
在高温区（尤其是超过 1000 K），热辐射成为偏离理想绝热条件的主要干扰源。这会导致熔融焓和比热容的测量不确定度增大到百分之几的水平。
而在低温区，挑战则来自两方面：一是材料自身的比热容会随温度降低而急剧减小，二是大多数高精度温度计的灵敏度也会下降。这两个因素共同作用，使得精确测量样品的微小温差以及对绝热屏进行精密控温都变得异常困难。
综合来看，绝热量热法能够实现低于 0.1% 极限不确定度的熔融焓测量，其最佳工作区间位于 100 K 至 900 K。在这个“黄金温区”，各项影响因素达到了最佳平衡，使其高精度的优势得以充分体现。
首页
检测领域
服务项目
咨询报价
