表面测量的应用与局限性：从参数解读到仪器误差

在表面形貌分析领域，对表面轮廓或面积进行可视化，无疑是最直观且强大的工具。通过直接观察形貌图，我们能获取大量关于表面功能性的关键信息。然而，一旦需要进行定量评估，引入各类表征参数就变得不可或缺。

例如，在研究摩擦与磨损特性时，表面峰顶（Peaks）至关重要，因为表面间的相互作用主要集中在这些点上。与之相对，谷底（Valleys）则对润滑油的保持能力有重要影响，但同时，裂纹扩展和腐蚀也往往始于这些区域。对于承受高应力的部件，Rz参数（轮廓最大高度）就很有参考价值，因为任何显著的峰谷差值都可能预示着裂纹扩展的高风险区域。无论是定性还是定量表征，三维分析都比传统的二维方法更具优势，能够提供远为丰富的信息。已有研究提出通过测量表面织构的改变来识别不同的磨损机制，并成功应用于深冲盘的分析。通过结合使用面区域支承率曲线参数Spk（峰部区域高度）和Svk（谷部区域深度），研究人员能够有效区分粘着磨损、磨粒磨损、疲劳磨损以及犁削和材料拾取等现象。面区域分析的另一项重要应用在于量化三维特征，如主导织构方向、接触微凸体的形状、储油凹坑的分布以及谷底的连通性等。

参数的陷阱：为何Ra值会“说谎”？

必须反复强调的是，任何单一的、本质上是综合性指标的参数，都无法完整描绘一个复杂表面的真实情况。每个参数只能反映微观几何纹理的某些特定方面，其解读需要建立在深刻理解的基础上。

以最广为人知的Ra（轮廓算术平均偏差）参数为例，它本身并不能告诉我们任何关于部件功能性能的信息。如下图所示，许多功能特性截然不同的表面，却可以拥有完全相同的Ra值。

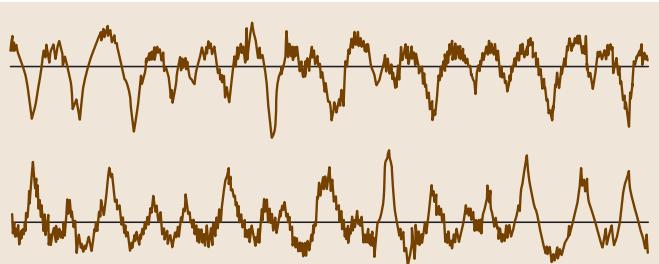

图1 两个具有相同Ra和Rz值，但功能行为迥异的轮廓

当然，Ra并非一无是处。它可以作为一个有效的过程控制参数。当生产过程中Ra值发生变化，可能意味着某些工艺条件已改变，例如刀具几何形状、切削速度、进给量或切削液的作用。但作为一个平均值，Ra无法用于控制具有层状结构的表面，如平台珩磨表面。一条基本准则是：强烈建议将参数与对表面形貌的目视检查结合使用。 商业软件（如SPIP™）的应用展示了如何结合表面形貌分析，提取全面的信息。

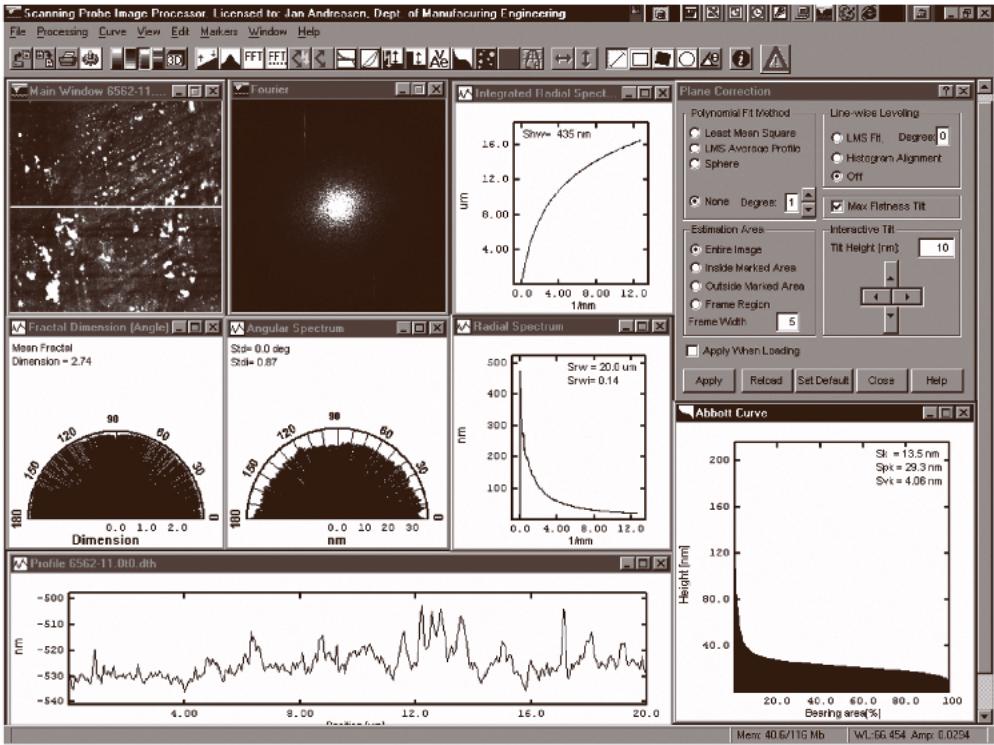

图2 使用SPIP软件进行表面分析并提取综合信息的示例

测量本身的局限性

除了参数解读的复杂性，测量的误差源是另一大局限。粗糙度参数本身可能因其定义而产生较大变化，也可能因为表面存在的灰尘、毛刺或划痕等偶然特征而变得不稳定。

在计量学层面，触针式轮廓仪存在一个根本限制：测针的几何形状本身就像一个机械滤波器，无法复现比它更微小的细节。触针法能达到的分辨率，取决于接触点附近实际的表面斜率和高度。一些描述表面形状的参数会直接受到测针几何形状的影响，例如，测针的尖端半径R会被加到峰顶的半径上，并从谷底的半径中减去。此外，测针施加在表面上的力可能引起表面的塑性变形，从而影响测量结果。同样，在原子力显微镜（AFM）中，探测针尖的几何形状以及仪器和测量条件带来的误差源，也对分辨率构成了限制。

一个必须正视的现实是，目前没有任何现有仪器可以被视为真正的三维测量设备。无论是触针式仪器、扫描探针显微镜（SPM）还是光学仪器，充其量只能算是“2.5D”的。通常情况下，其垂直测量范围仅为横向范围的十分之一左右。市面上没有哪种商用仪器能够胜任对深腔、深孔或凹槽的测量，更不用说隐藏的内部细节了。对表面细节进行真正的三维表征，是整个行业亟待解决的需求。要准确评估和控制产品表面的功能性，就需要穿越参数和仪器的重重迷雾，这正是专业检测实验室的核心价值所在。
