利用X射线衍射进行织构分析：从原理到数据解读

在材料科学与工程领域，多晶材料中各个晶粒的取向并非总是完全随机分布。当这些晶粒在空间中呈现出某种择优取向时，我们称之为材料产生了“织构”（Texture）。织构对材料的力学、电学、磁学等宏观性能有着决定性的影响。因此，精确地表征和量化织构，是预测材料性能、优化加工工艺的关键环节。在众多表征技术中，X射线衍射（XRD）无疑是应用最广泛、技术最成熟的经典方法。

X射线衍射：揭示晶体取向的窗口

X射线衍射技术评估织构的原理根植于其对晶体结构的敏感性。对于一个理想的粉末样品，其内部无数晶粒的取向是完全随机的。因此，当X射线束照射样品时，满足布拉格衍射条件的晶面也是随机分布在空间各方向上的，最终在二维探测器上形成一系列由无数细小衍射斑点构成的、强度均匀分布的同心圆环，即德拜环。

然而，一旦材料内部存在织构，情况就大为不同。晶粒的择优取向意味着某些特定晶面的法线方向会集中在特定的空间角度范围内。这直接导致衍射信号在德拜环上的分布不再均匀，而是呈现出强度不连续的衍射弧或斑点，如图1所示。这些强度集中的区域，直观地反映了晶粒取向的集中趋势。

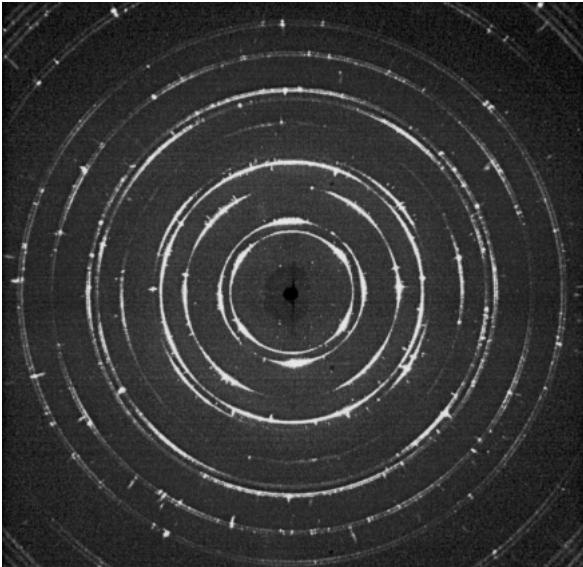

图1. 机械拉伸铝丝的X射线衍射图谱。图中不连续的衍射弧清晰地表明了材料内部存在显著的织构。（实验条件：Mo K_α源，50kV，40mA，曝光30秒，样品与成像板距离10cm。图片由理学公司提供）

在现代织构测量实验中，通常采用配备四轴衍射仪（或称欧拉角衍射仪）的设备。通过围绕欧拉角 ω、φ、χ 轴进行组合旋转，可以系统地扫描样品在所有空间取向上的衍射信息，从而获得完整的织构数据。衍射方法的巨大优势在于能够轻松获取具有良好统计意义的数据，覆盖宏观尺度的样品区域。

值得一提的是，对于晶粒粗大或穿透深度要求较高的厚重样品，如果实验条件允许，中子衍射可以作为X射线衍射的一种有效补充。

织构的表示方法：从二维投影到三维重构

获取衍射数据只是第一步，如何将复杂的取向信息以直观、定量的方式表达出来，是织构分析的核心。业界发展出了多种织构表示方法。

极图 (Pole Figure)

极图是最常用的一种二维表示方法。它描述的是某个特定晶面法线（即“极”）相对于样品坐标系的空间取向分布。如图2所示，通常将样品坐标系通过球极投影的方式展现在一个平面圆内：圆心代表样品表面法线方向（ND），北极点代表样品的一个特征方向（如轧制金属的轧制方向RD），水平方向则为横向（TD）。图中等高线的密度或颜色深浅，则代表了该晶面法线在对应方向上出现的概率密度。例如，图2b这张极图就展示了图2a中(0001)晶面的法线在样品中的分布情况。

图2. (a) 晶体取向与 (b) 球极投影极图的对应关系示意

反极图 (Inverse Pole Figure)

与极图相对应，反极图则从另一个角度描述织构：它展示的是样品坐标系（如ND、RD、TD）相对于晶体坐标系的取向分布。由于晶体具有对称性，其坐标系通常可以被简化为一个标准的立体三角形。

无论是极图还是反极图，它们本质上都是将三维的取向分布信息投影到二维平面上。这种降维处理不可避免地会导致部分信息丢失，无法完整、唯一地描述整个织构状态。那么，有没有一种方法可以无损地呈现全部取向信息呢？

取向分布函数 (ODF)

为了解决二维投影的信息损失问题，取向分布函数（Orientation Distribution Function, ODF）应运而生。ODF是一个定义在三维欧拉角空间（或其他取向参数空间）的函数，它能够完整、定量地描述样品中每个晶粒取向的概率密度。可以说，ODF是织构的终极表示形式。

然而，ODF无法通过单次实验直接测量得到，它必须通过对多张不同晶面族({hkl})的实验极图数据进行复杂的数学计算和重构才能获得。要获得一套高质量的织构数据，从样品制备、衍射仪参数优化到后续的数据处理和ODF计算，每一步都对操作人员的专业知识和经验提出了极高要求。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料织构分析，可靠准确。欢迎沟通交流，电话19939716636

除了基于衍射的宏观织构分析，在微观尺度上，透射电子显微镜（TEM）中的菊池线（Kikuchi lines）和扫描电子显微镜（SEM）中的电子通道衬度像（Electron Channeling Pattern, ECP）也能提供单个晶粒的精确取向信息，如图3所示，它们可以作为宏观织构分析的有力补充。

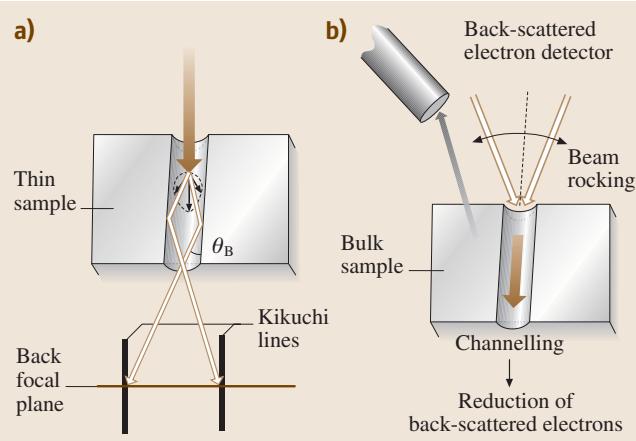

图3. (a) TEM中的菊池线和 (b) SEM中的电子通道衬度像，两者均可用于微区晶体取向的精确测定

综上所述，X射线衍射作为一种成熟、可靠的织构分析技术，通过对衍射信号的采集和以极图、ODF等形式的专业解读，为材料研发和质量控制提供了不可或缺的定量依据。
