解析晶体缺陷：X射线漫散射与卢瑟福背散射技术

在理想的晶体学模型中，原子排列整齐有序，构成完美的晶格。然而，在真实世界的材料中，点缺陷、杂质原子等微观不完美性的存在是普遍现象。这些缺陷虽然微小，却深刻影响着材料的力学、电学和光学性能。如何精确地探测并表征这些晶格中的“不速之客”？衍射与散射技术为此提供了强有力的分析视角。

X射线漫散射 (X-Ray Diffuse Scattering)

当晶体中存在点缺陷或杂质原子时，它们会像在平静水面投入石子一样，引起周围晶格的畸变（如图1a和1b所示）。这种局部畸变破坏了晶格的完美周期性，在X射线衍射（XRD）图谱上，除了导致布拉格衍射峰发生偏移外，还会催生一种独特的信号——漫散射。

对于含有缺陷的非理想晶体，其漫散射信号通常包含两种关键成分（如图1c所示）：

1. 黄氏散射 (Huang Scattering)：这种散射集中出现在布拉格衍射峰附近。它源于缺陷和杂质周围长程应力场的影响，反映的是大范围内的晶格应变状态。可以将其理解为缺陷对晶格造成的集体、宏观的扰动。

2. 斯托克斯-威尔逊散射 (Stokes-Wilson Scattering)：与黄氏散射不同，它分布在衍射峰之间的广阔区域。它直接关联于缺陷周围的短程原子构型，因此其在倒易空间中的分布形态能够揭示缺陷周围应力场的对称性。这相当于为我们提供了缺陷“近邻环境”的详细信息。

图1 (a) 完美晶格与 (b) 点缺陷引起的晶格畸变，这在X射线衍射图谱 © 中表现为布拉格峰的偏移、代表短程弹性场的斯托克斯-威尔逊散射以及代表长程场的黄氏散射。

要从实验中捕获这些微弱的信号极具挑战。图2展示了对经电子辐照的铝（Al）样品进行斯托克斯-威尔逊散射测量的结果。实验人员必须极其细致地扣除多种来源的背景噪声，而这些噪声的强度常常比有效信号高出一到两个数量级。通过在倒易空间中沿不同路径测量实验轮廓，并与理论曲线对比，研究人员发现实验数据与沿<100>方向分裂的自填隙原子模型预测最为吻合。这清晰地展示了X射线漫散射在确定缺陷具体构型方面的强大能力。

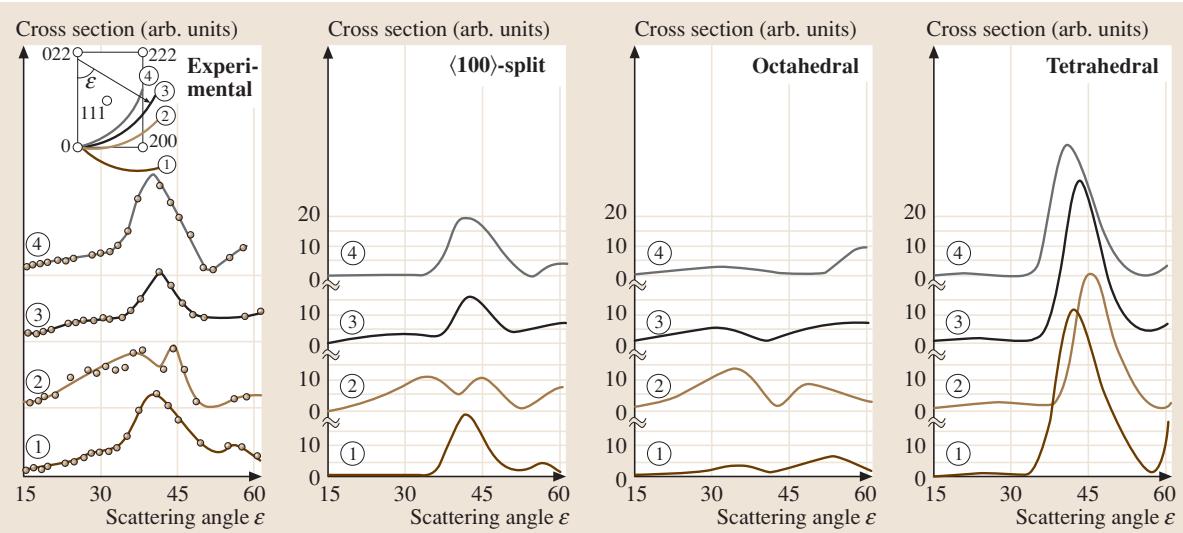

图2 利用X射线漫散射技术确定铝中自填隙原子的结构。

获取一张信噪比高、结果可靠的漫散射图谱，对样品制备、设备参数配置和数据处理都有极高的要求。这正是专业检测实验室的核心价值所在，能够为复杂的材料缺陷检测和失效分析提供关键数据支持。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，专业的权威第三方检测机构，专业检测材料缺陷检测，可靠准确。欢迎沟通交流，电话19939716636

卢瑟福背散射 (Rutherford Back Scattering, RBS)

如果说X射线漫散射是通过“看”晶格畸变的“影子”来研究缺陷，那么卢瑟福背散射（RBS）则是通过“撞击”并“聆听”回声来探测原子。当诸如H⁺或He⁺之类的轻离子入射到固体材料时，一部分离子会与材料中的原子发生经典碰撞，然后被反向散射出样品（如图3a所示）。

这些背散射离子的能量损失，直接取决于与它们发生碰撞的原子的种类和碰撞参数。核心规律是：靶原子越重，入射离子在弹性碰撞中损失的能量就越大。图3b描绘了背散射离子的能量分布示意图。假若样品基体中含有比基体原子重得多的杂质原子，那么在能量谱上，会在主离子能量E₀和与基体原子单次碰撞后的能量kE₀（k<1）之间，出现一个由这些重杂质贡献的附加成分。利用这一特征，RBS可以精确测量从材料表面向内不同深度处扩散原子的浓度分布。

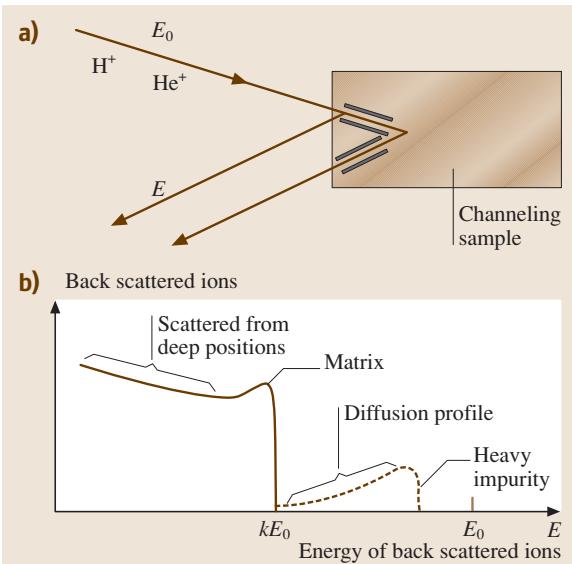

图3 (a) 具有初能量E₀的轻离子沿沟道方向入射，并以较低能量E被非弹性地向后散射（卢瑟福背散射）。(b) 背散射离子的能量分布。当沟道中存在重杂质时，会出现一个对应较小能量损失的分布。
