**石墨辅助阳极:超越规格书的失效根源与寿命预测**

日期:2025-07-22 浏览:14

石墨辅助阳极:超越规格书的失效根源与寿命预测

对于负责大型基础设施(如跨海大桥、海底管道、港口码头)资产完整性的工程师而言,一套稳定运行的阴极保护系统是安全防线的基石。而在外加电流阴极保护(ICCP)系统中,石墨辅助阳极,这个看似成熟、可靠的“耗材”,其真实的服役表现却常常令人困惑。

您是否也遇到过这样的场景:两批次采购的石墨阳极,规格书上的参数几乎完全一致,但在同一种土壤或海水环境中,一批的消耗率稳定可控,另一批却在短时间内出现严重的局部腐蚀甚至断裂,导致整个保护系统电位异常,资产暴露于腐蚀风险之下。问题出在哪里?为何看似简单的碳制品,其性能表现会如此天差地别?

答案,远在规格书的参数列表之外。

1. “标准”石墨阳极的性能陷阱:从数据表到现实的鸿沟

外加电流阴极保护(ICCP)的原理是通过一个外部直流电源,将需要保护的金属结构(如钢筋、管道)强制变为阴极,同时将一个“辅助阳极”作为电流的回路。在这个系统中,辅助阳极的稳定性和寿命至关重要。石墨因其优良的导电性和相对较好的化学惰性,成为了最常用的辅助阳极材料之一。

理论上,我们可以通过设定合适的防蚀电位和电流密度来保护不同的金属结构。

表1:典型金属在不同环境下的保护电位参考

金属种类 保护电位/V (vs. SCE) 适用环境与备注
钢铁 约-0.77 天然水、土壤、酸性水溶液
钢铁(含硫酸盐还原菌) 约-0.87 厌氧土壤或水体
铜合金 -0.35 ~ -0.6 随环境(如流速、含氧量)变化
约-0.9 需警惕过保护,电位过负(<-1.1V)易引发阴极腐蚀
不锈钢 约-0.77 仅适用于在钝化状态下防止点蚀的场景
< -0.7V 需严格控制,电位过负易导致吸氢脆化

然而,理论的实现依赖于阳极的稳定放电。问题恰恰出在这里。一份典型的石墨阳极产品规格书可能会列出其在不同介质中的消耗率,如下表所示。

表2:不同辅助阳极材料的理论消耗率与适用环境

电极种类 主要成分 理论消耗率/(g·A⁻¹·yr⁻¹) 推荐最大电流密度/A·m⁻² 典型使用环境
高硅铸铁 Si 14.5%, Cr 4.5% 100 - 1000 5 - 8 土壤、淡水、海水
石墨 C 400 - 1300 5 - 10 土壤、淡水、海水
铅银合金 Pb-Ag 6 - 20 20 - 50 仅限海水
烧结磁铁矿 Fe₃O₄ 3 - 8 100 土壤、淡水、海水
铂/钛 Pt-Ti 0.006 100 海水、淡水

请注意石墨阳极的消耗率范围:400 - 1300 g/(A·yr)。这个超过三倍的巨大浮动区间,本身就揭示了一个残酷的现实:仅仅依赖一份笼统的规格书来选材和设计,无异于一场赌博。 决定石墨阳极真实寿命的,是隐藏在这些数字背后的微观结构、痕量杂质以及与环境的复杂交互。

2. 失效溯源:探究石墨阳极过早“阵亡”的四大元凶

作为材料科学家,我们深知,任何宏观性能的失效,其根源都深埋于微观世界。对于石墨阳极而言,其过早失效往往并非单一因素造成,而是以下几个“隐形杀手”协同作用的结果。

2.1 元凶一:不均匀的微观结构与孔隙

石墨阳极并非一块完美的晶体,而是由石墨颗粒(骨料)和粘结剂(如煤沥青)经过混捏、成型、焙烧和石墨化等一系列复杂工艺制成的复合体。这个过程中的任何波动,都会在微观结构上留下印记。

  • 石墨化度的不均匀性: 石墨化温度与时间的不足或不均,会导致阳极内部存在大量结构无序的“非晶碳”或低结晶度区域。这些区域的电化学稳定性远低于高度有序的石墨晶格,在阳极极化条件下会优先被氧化消耗,形成局部凹坑,进而发展为贯通性裂纹。
  • 孔隙率与孔径分布: 过高的开孔率会增大阳极与电解质的接触面积,加速整体消耗。更致命的是不均匀的大尺寸孔隙,它们会成为应力集中点,并在阳极反应产物(如氯气、氧气)的压力作用下,导致材料发生机械剥落(spalling),而非均匀的电化学溶解,造成“重量损失”远大于“电量损失”的假象。

2.2 元凶二:致命的ppb级痕量杂质

常规的工业分析(灰分、水分、挥发分)对于评价电化学用石墨是远远不够的。真正的魔鬼,是那些含量可能仅为ppb(十亿分之一)级别的痕量金属杂质。

  • 析氯/析氧反应的催化剂: 在海水中,阳极的主要反应是析氯;在淡水或土壤中,则主要是析氧。钒(V)、硫(S)、铁(Fe)等杂质是臭名昭著的析氧反应催化剂。即便含量极低,它们在阳极表面的富集也会显著降低析氧过电位,使原本艰难的析氧反应变得容易,剧烈分解阳极的碳基体。这就是为何某些在海水中表现尚可的阳极,一旦用于土壤环境就迅速失效的深层原因。
  • 选择性腐蚀的起点: 这些杂质在石墨基体中分布不均,会形成无数微小的“腐蚀电池”,加速其周围碳材料的溶解。

一份真正有价值的检测报告,必须能洞察到这些ppb级的“毒素”,而这恰恰是常规检测手段的盲区。

2.3 元凶三:被忽视的“搭档”——碳质回填料

石墨阳极在土壤中并非独立工作,它需要被专门的碳质回填料(俗称“焦炭”)包裹。回填料的作用至关重要却常常被忽视:

  1. 降低阳极与大地间的接触电阻,确保电流高效输出。
  2. 为阳极提供一个均匀、稳定的工作环境,消耗自身以“保护”阳极。
  3. 引导阳极反应产生的气体顺利排出。

劣质的回填料会成为阳极的“猪队友”:

  • 导电性差或粒度不当: 导致电流在阳极表面分布不均,形成电流“热点”,造成阳极局部快速穿孔。
  • 高硫含量: 回填料中的硫在阳极电位下会被氧化成硫酸根,局部酸化环境,加剧阳极腐蚀。
  • 透气性差: 产生的气体无法及时排出,在阳极周围形成“气阻”,不仅增加电耗,其压力还会对阳极结构造成物理损伤。

因此,对阳极系统的评估,必须包含对碳质回填料的严格表征。

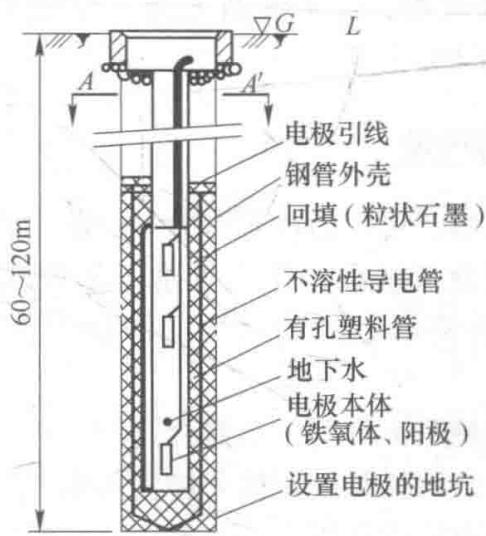

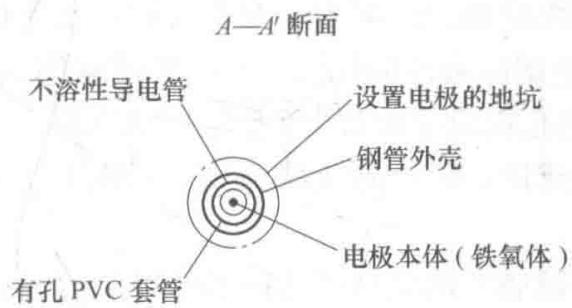

图1. 典型的深井阳极埋设结构,其中碳质回填料(焦炭)的性能与阳极本身同样重要

3. 从失效分析到预防:构建可靠的阳极系统

面对如此复杂的失效机制,我们该如何应对?答案是,用系统性的、基于深度表征的思维,取代依赖单一规格书的传统模式。

  • 事前预防(供应商审核与来料质检): 在采购阶段,就应该对候选阳极进行“体检”。这不仅包括常规的尺寸和密度,更应涵盖:

    • 微观结构分析(SEM): 观察骨料颗粒形态、粘结剂相的分布以及孔隙结构。
    • 石墨化度评估(XRD/Raman): 通过X射线衍射(XRD)测量d002层间距,或通过拉曼光谱分析ID/IG比值,定量评估其结晶完整性。
    • 高精度化学成分分析(ICP-MS/GD-MS): 精准测定V、S、Fe等关键痕量杂质的含量。
    • 加速寿命测试: 在模拟现场环境(如高氯、高硫酸盐溶液)的电解池中进行恒流电解,直接评估其消耗率和稳定性。
  • 事后诊断(失效分析): 当阳极失效时,进行“法医式”的解剖。通过分析阳极的腐蚀形貌(是均匀消耗还是局部点蚀?)、检测腐蚀产物、分析残余的回填料成分,可以清晰地还原失效过程,为后续的改进和追责提供无可辩驳的证据。

所以,一份真正有价值的检测报告,绝非冰冷数据的堆砌,而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’,翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时,或许是时候寻求更深层次的微观洞察了。

精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),央企,国字头检测机构,提供专业的石墨阳极失效分析与材料表征服务,为您的材料研发与质量控制保驾护航。欢迎垂询,电话19939716636
