炭石墨密封环的失效密码：为何完美的设计图纸挡不住致命的材料缺陷？

在精工博研的失效分析实验室，我们经常遇到这样的案例：一台价值不菲的高速离心压缩机或关键化工泵，在远未达到设计寿命时便发生密封泄漏，甚至 catastrophic failure（灾难性失效）。工程师们拆解后，发现炭石墨密封环碎裂或异常磨损。他们百思不得其解——设计是成熟的，选型也严格遵循了供应商的推荐手册，问题究竟出在哪里？

答案，往往隐藏在那些看似完美的机械图纸和材料规格书背后。机械设计决定了密封的“骨架”，而材料科学则决定了其“血肉”与“灵魂”。当您的设备挑战更高转速、更苛刻温度和更强腐蚀介质的极限时，对炭石墨材料的理解，就不能再停留在“浸渍树脂”或“浸渍金属”这样笼统的概念上。

这篇文章，将作为首席科学家的我，带您跳出传统机械设计的框架，从材料微观结构的角度，剖析炭石墨密封环的常见失效根源，并揭示如何通过精准的炭石墨材料检测来规避这些“深坑”。

误区一：密封泄漏，仅仅是“间隙”问题吗？

传统的认知是，密封泄漏源于动、静环之间的密封面，或是密封元件与腔体之间的配合间隙。因此，工程师们致力于优化弹簧压力、改善表面光洁度、设计更复杂的补偿结构，如图1所示的各种端面和圆周密封。

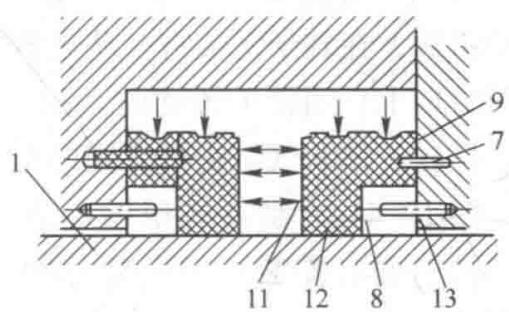

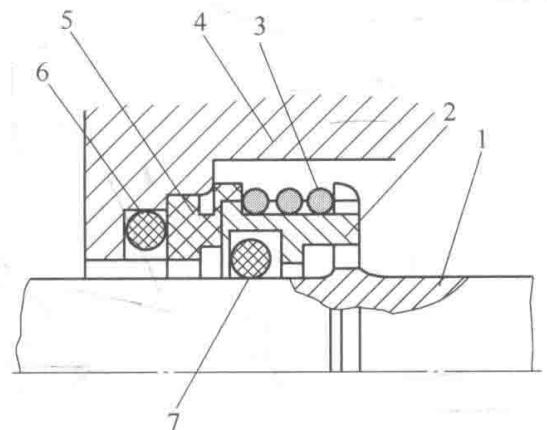

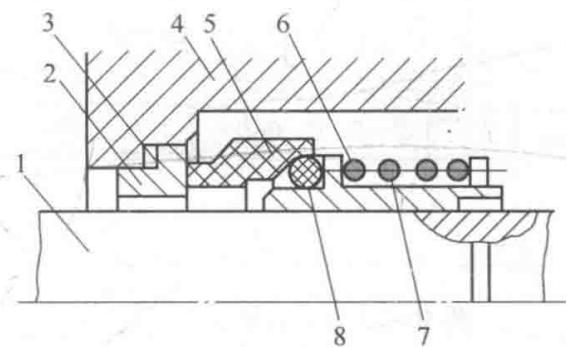

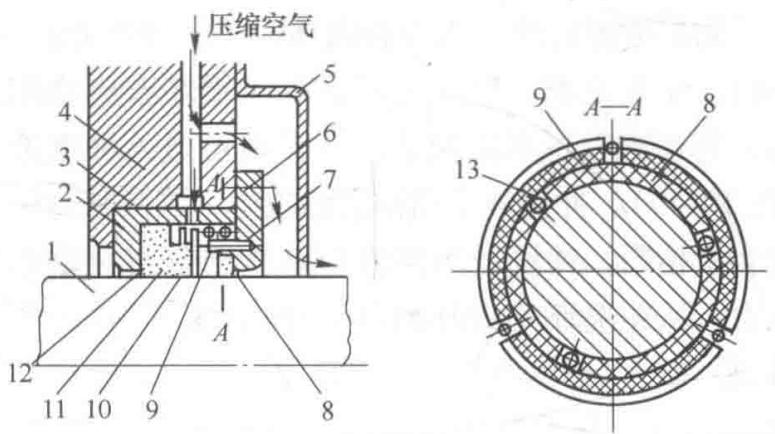

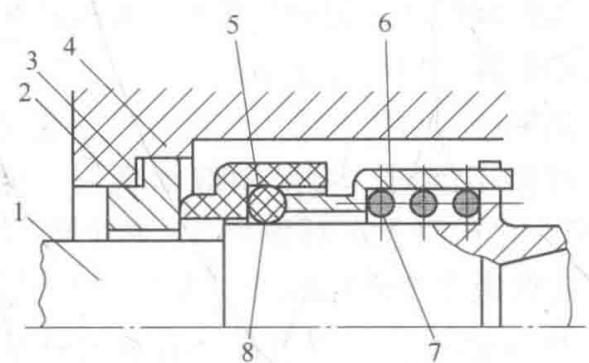

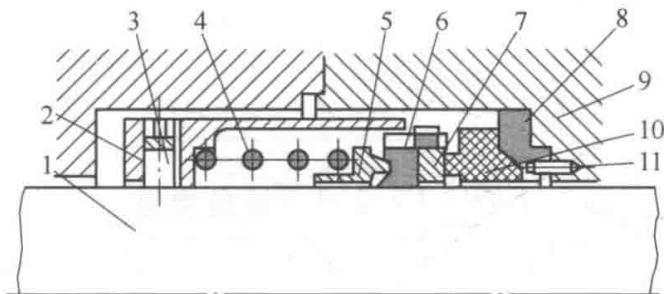

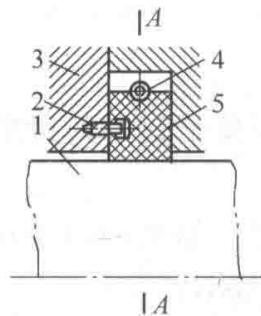

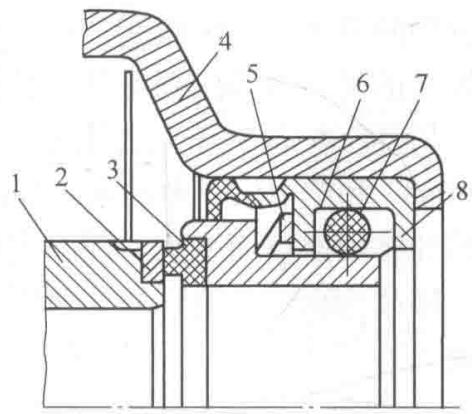

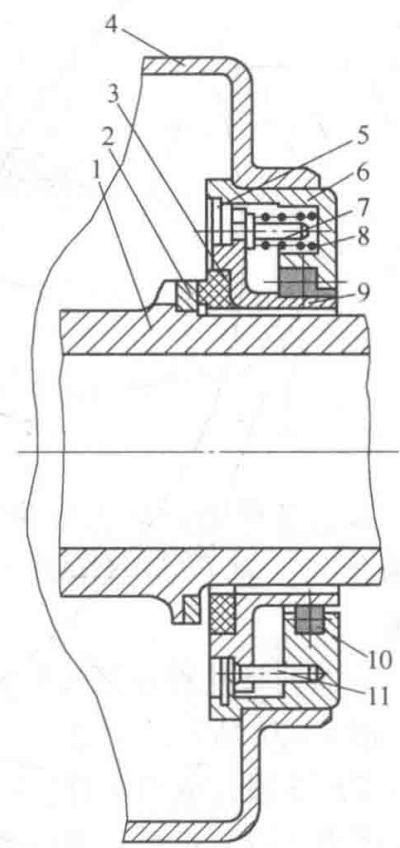

图1 典型的端面机械密封结构

然而，一个致命的盲点被忽略了：材料本身的渗透性。

未经处理的炭或石墨材料，其本质是多孔体。在低压下，这种多孔性影响不大。但当密封压力超过一定阈值（例如5 atm以上），被密封的气体或液体介质会像水渗入海绵一样，直接“穿透”炭石墨环的基体，形成不可忽视的泄漏路径。这时，无论您把机械间隙控制得多么精密，都无法阻止这种“体渗透”导致的泄漏。

这就是为什么在高压应用中，必须采用浸渍类炭石墨材料。但新的问题随之而来。

误区二：“浸渍处理”，是万能药还是安慰剂？

浸渍，是通过将树脂或低熔点金属填充到炭石墨基体的孔隙中，以提高其气密性、强度和耐磨性。但“浸渍”二字，背后是天差地别的工艺与性能。

1. 树脂浸渍：魔鬼在细节中

规格书上简单的一句“合成树脂浸渍”，可能掩盖着巨大的性能差异。

• 树脂类型之谜：浸渍的是酚醛树脂、呋喃树脂还是环氧树脂？它们各自的耐温等级、耐化学腐蚀性（特别是对强酸、强碱、有机溶剂的耐受性）截然不同。在腐蚀性介质中，错误的树脂选择会导致其溶胀、溶解或降解，使密封环强度剧降，最终导致失效。
• 浸渍均匀性陷阱：浸渍工艺是否到位？如果存在浸渍不充分的区域，这些区域就会成为应力集中点和优先渗透通道。在高速旋转和压力波动下，微小的未浸渍孔隙就是裂纹的策源地。

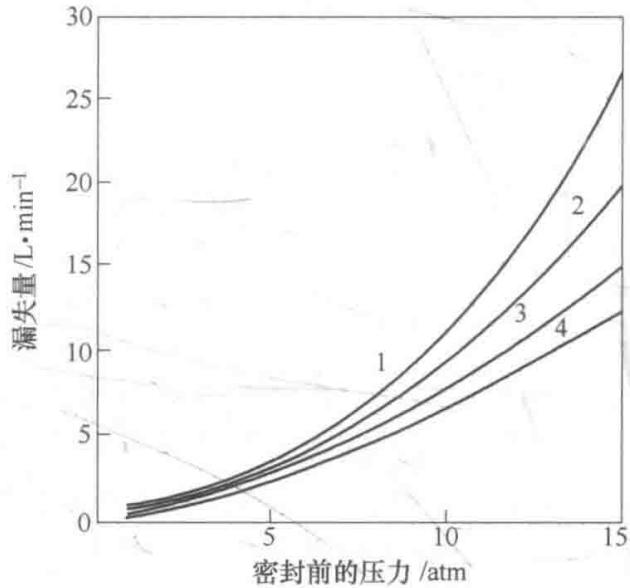

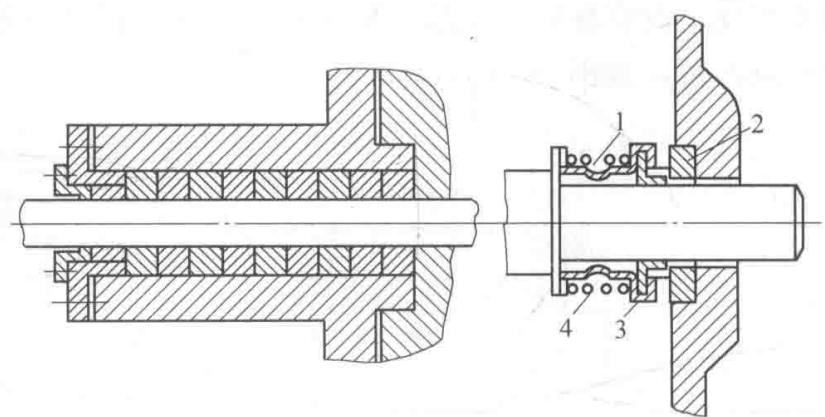

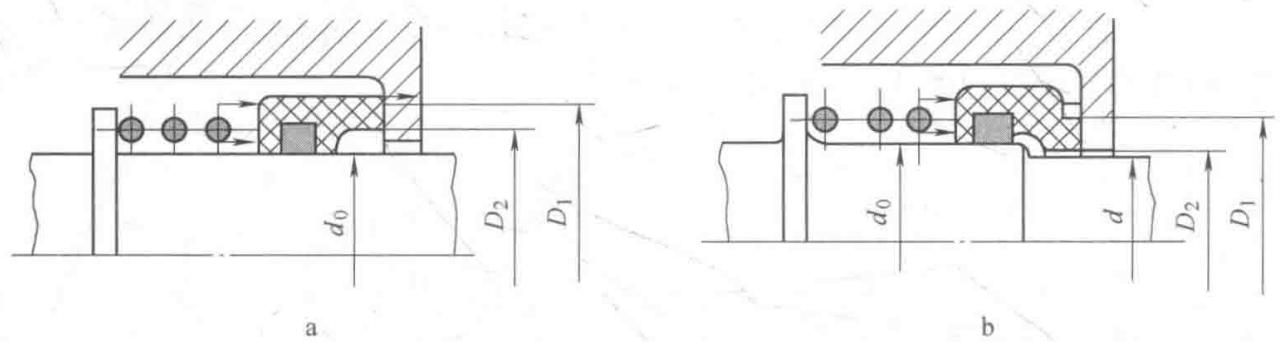

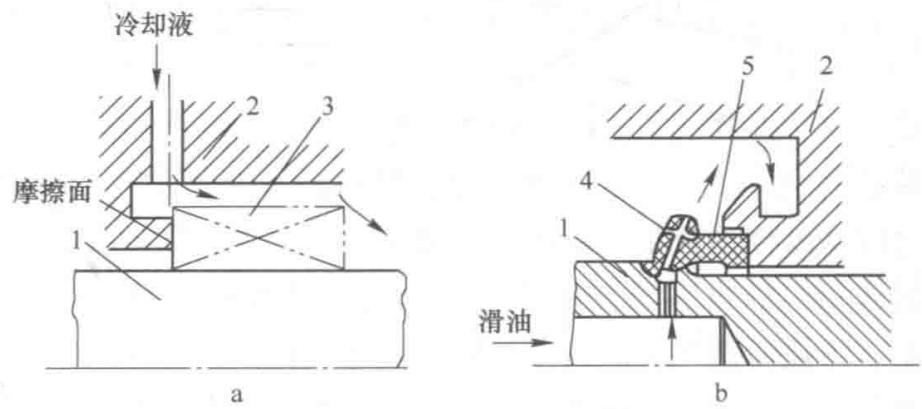

图2 高压下对材料气密性要求极高

2. 金属浸渍：性能的天平与博弈

为了应对更高的负载和温度，常采用金属（如锑、铜、巴氏合金）浸渍。这确实能显著提升材料的导热性和机械强度，但同时也引入了新的失效风险。

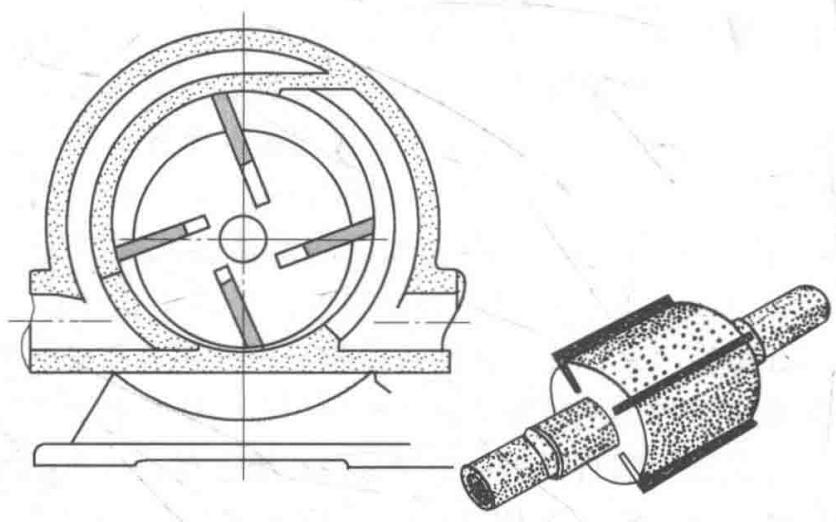

• 重量与离心力的悖论：以刮片式压缩机（旋片泵）的刮片为例。浸渍高密度金属（如锑）能提高强度，但刮片在高速旋转时，其质量（m）的增加，将导致离心力（F=mω²r）急剧增大。这不仅加剧了刮片对气缸壁的磨损，更会在接触面产生循环疲劳，导致“斑点”或“鳞片”状的剥落，最终密封失效。
• 界面结合的考验：金属与碳基体的结合界面，是另一个薄弱环节。不良的浸润性或热膨胀系数（CTE）的巨大差异，会在反复的冷热冲击下导致界面脱粘，丧失增强效果。

一份合格的材料规格书（COA）只是起点，而非终点。真正的可靠性，源于对浸渍石墨材料性能与工况匹配度的深刻洞察。

结构设计与材料性能的交响：从图纸走向现实

原文中罗列了大量精巧的密封结构设计，从活塞杆密封到旋转轴密封，从单弹簧到波形弹簧，从整体环到分瓣式结构。这些设计的演进，本质上都是为了解决特定工况下的挑战。

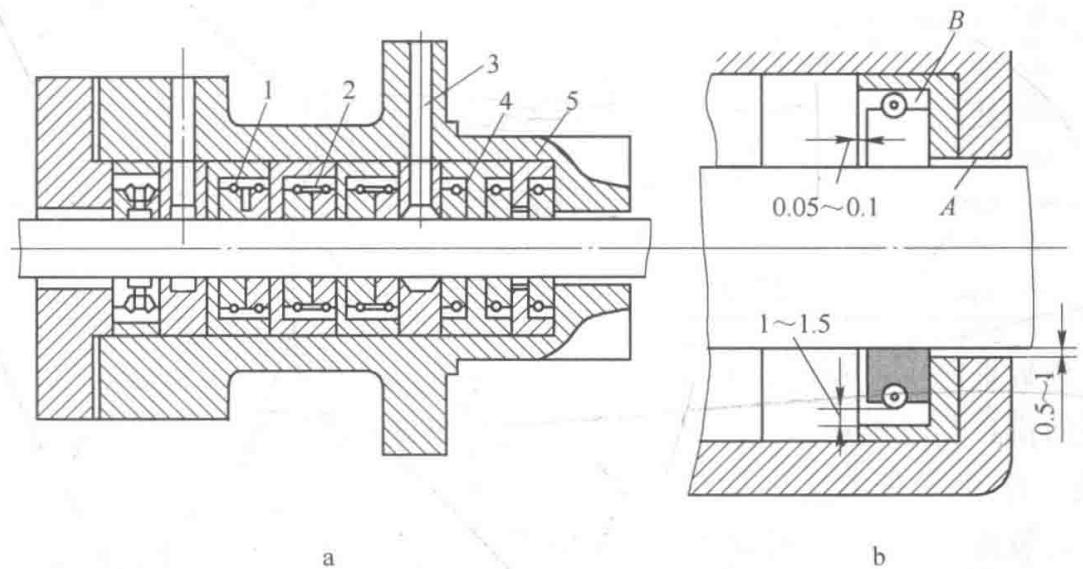

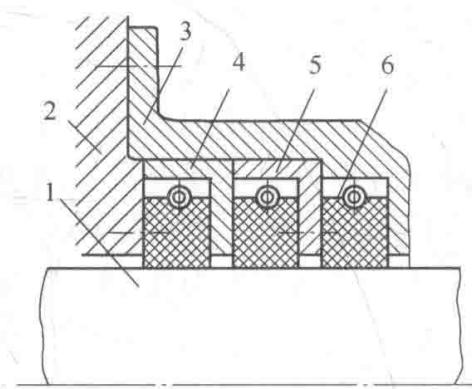

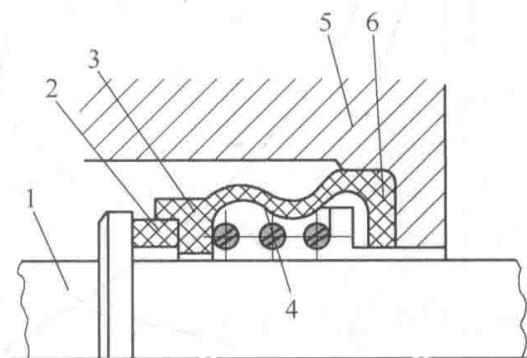

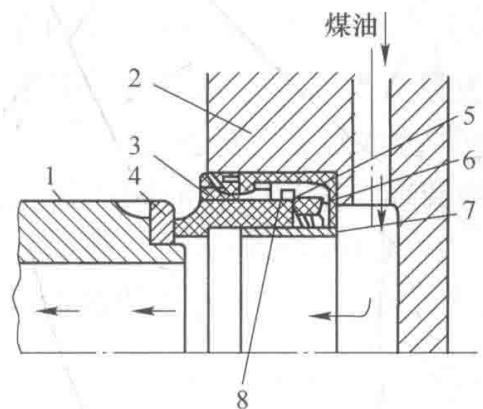

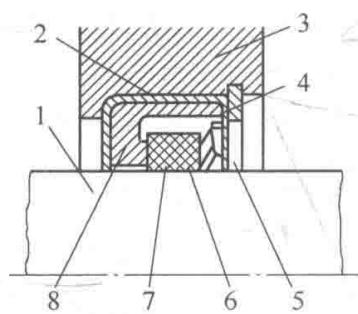

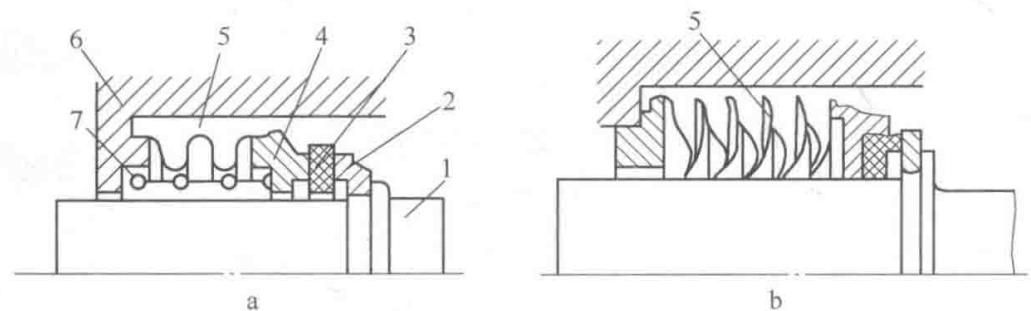

图3 针对高速工况优化的密封结构，减少旋转部件是关键

• 高速密封 ( > 50m/s)：设计的核心是减小旋转部件的质量和数量，如图3所示，将弹簧等辅助元件设计为静止件，仅让轻质的摩擦环随轴旋转。这正是为了规避前述的“离心力悖论”。
• 磨损补偿：如图4所示的分瓣式圆周密封，通过弹簧箍紧，巧妙地解决了整体环磨损后间隙变大、密封失效的问题。但这种设计的泄漏路径更复杂，对材料块之间的配合精度和材料本身的抗磨损性能提出了更高的要求。

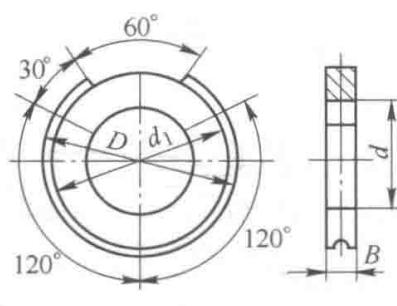

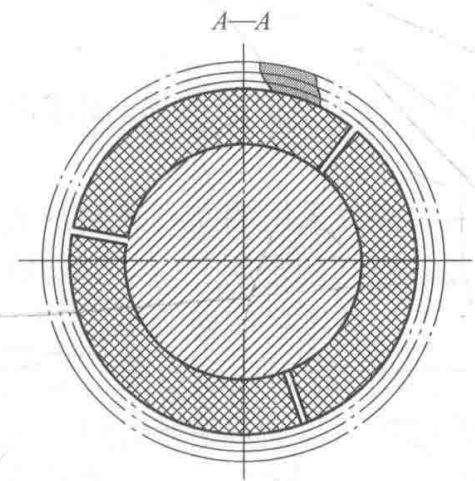

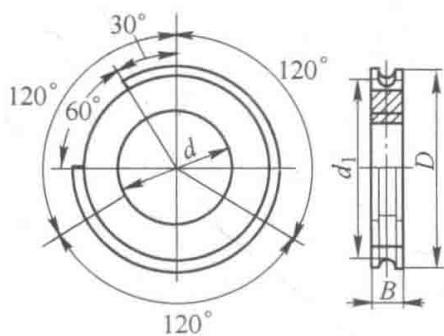

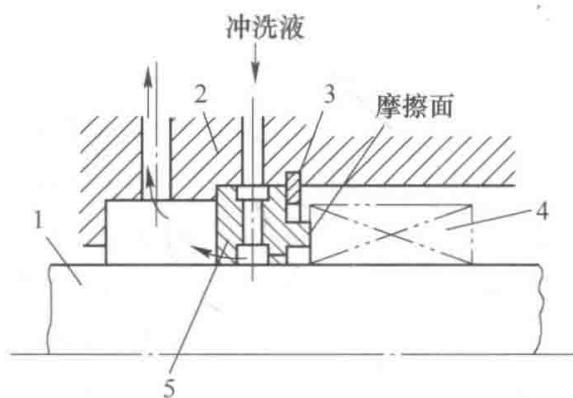

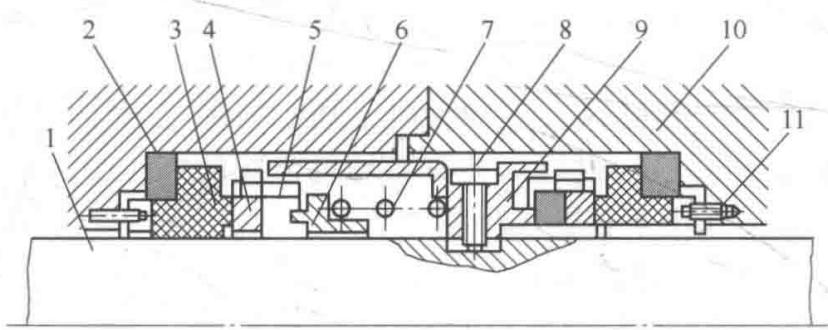

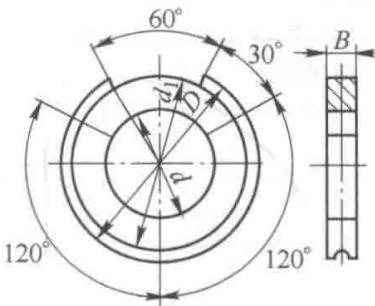

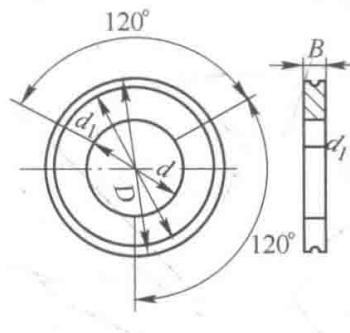

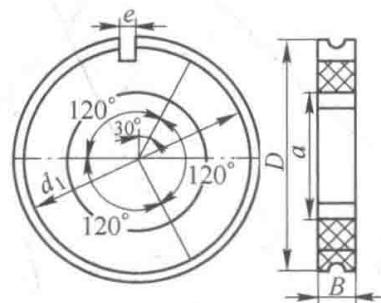

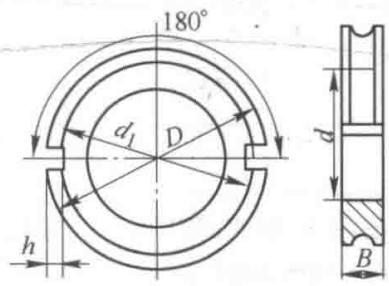

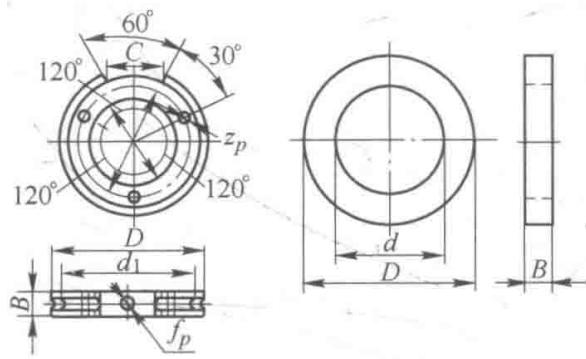

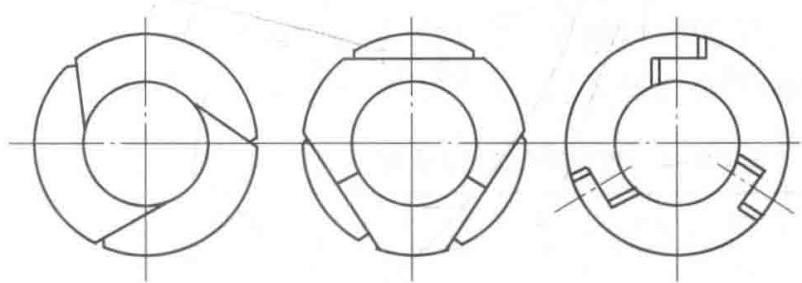

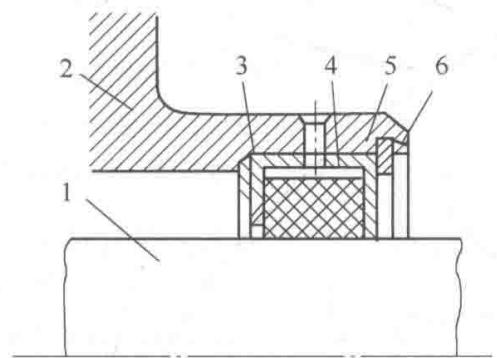

图4 采用扇形石墨块实现磨损自动补偿

然而，所有这些精妙的机械设计，都建立在一个基本假设之上：您所使用的炭石墨材料，其性能是均一、稳定且符合预期的。

当您的机械密封出现失效分析难题，常规的机械检查无法给出答案时，或许是时候将目光投向材料本身了。

破局之道：超越规格书的深度材料表征

要真正掌控炭石墨密封环的可靠性，您需要一套能够穿透迷雾的“火眼金睛”。这不仅仅是核对尺寸和硬度，而是对材料微观世界的一次全面体检。

1. 孔隙结构分析 (BET, 压汞法)：定量评估材料的孔径分布和总孔隙率。这能直接判断浸渍处理的有效性，并预测其在高压下的“体渗透”风险。
2. 微观形貌与成分分析 (SEM-EDS)：在高倍率下观察浸渍相的分布是否均匀，是否存在未填充的宏观孔洞。通过能谱分析，可以原位确认浸渍剂的元素组成，鉴别是树脂还是特定金属，甚至发现致命的ppb级杂质污染。
3. 物相与结构分析 (XRD, Raman)：对于石墨基材料，XRD可以精确测定其石墨化度（影响自润滑性和导电性）和晶粒尺寸。拉曼光谱则对材料的晶格缺陷和无序度极为敏感，是评价材料耐磨性的有力工具。
4. 热性能分析 (TGA, DSC, LFA)：通过热重分析（TGA）可以确定树脂的分解温度，判断其是否满足工况的耐温要求。差示扫描量热法（DSC）可分析相变。激光导热仪（LFA）则能直接测量材料的热导率，这对于评估密封面的散热能力至关重要。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的炭石墨密封环检测服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

注：本文中部分结构示意图引用自技术文献，旨在进行原理性说明。
