小小铅芯，大有乾坤：从300MPa铅笔芯看懂高端碳材料的性能命门

作为一名在碳材料领域摸爬滚打了多年的科学家，我时常被一个看似简单却极具深意的问题所吸引：一根直径仅0.5mm的自动铅笔芯，其抗弯强度可达300MPa，这个数值不仅远超许多工业级碳素制品，甚至逼近某些金属材料。我们花费巨资研发的高性能碳纤维、锂电负极、半导体石墨热场部件，其性能瓶颈的根源，竟能在这小小的铅芯中找到答案。

您是否也曾遭遇这样的困境：两批次的石墨负极，供应商提供的规格书参数几乎完全一致，但上线测试后，一批的首次库伦效率和循环寿命表现优异，另一批却差强人意？或者，您设计的碳/碳复合材料，在远低于理论载荷下就出现界面失效，百思不得其解？

今天，我们不妨借着这根小小的铅笔芯，来一场“降维”思考，看看它如何揭示那些决定高端碳材料成败的“性能命门”。

1. 强度与性能的悖论：不止是石墨与粘结剂的配比游戏

传统的铅笔芯，可以看作是一种简单的“碳-陶瓷复合材料”。其配方核心是石墨（功能相）与黏土（无机粘结剂），加水混合后挤压成型，在800-1300°C下焙烧。这种工艺的产物，强度和耐磨性都不理想。工程师们很快发现，硬度（H系列）和浓度（B系列）之间存在着难以调和的矛盾：增加黏土比例可以提升强度，但笔迹会变浅；增加石墨比例能让笔迹浓黑，但铅芯极易折断。

图1 铅笔芯的生产工艺流程

这是否与您在开发导电复合材料或锂电极片时的经历惊人地相似？为了提升导电性而增加导电剂（如碳黑、石墨）的添加量，却发现浆料稳定性下降，极片脆性增加，机械性能劣化。

问题的破局点，在于对“粘结剂”和“界面”的重新认知。现代高性能铅芯，尤其是自动铅笔芯，早已抛弃了黏土，转而采用树脂（如PVC、PVAc）作为有机粘结剂。这看似简单的替换，却将材料体系从“碳-陶瓷复合”带入了“全碳复合”的新维度。树脂在后续的热处理过程中，自身会碳化，形成一个连续、强韧的碳质网络骨架，将石墨颗粒紧密地“焊接”在一起。

铅芯的强度，并非源于材料本身有多强，而是其内部微观结构设计的胜利。 这对于我们理解锂电池中PVDF/SBR粘结剂与石墨颗粒的界面作用，或是碳纤维复合材料中树脂基体与纤维的浸润和结合，具有极其重要的启发意义。

2. 300MPa的秘密：蜂窝状微结构与界面工程的胜利

为何更换粘结剂能带来高达3倍的强度飞跃？答案藏在微观世界里。

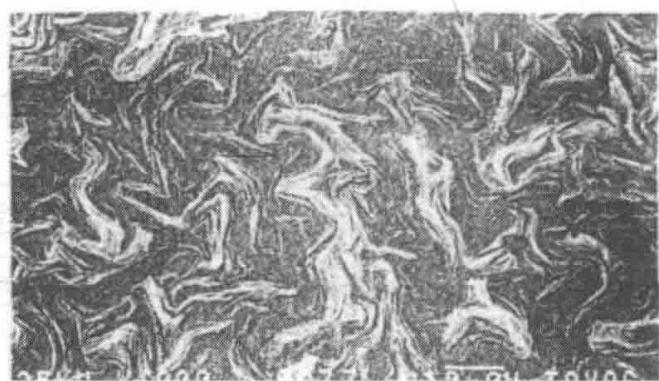

图2 自动铅笔芯的SEM照片

图3 自动铅笔芯的放大照片

观察高性能自动铅笔芯的扫描电镜（SEM）照片（如图2、图3），可以发现其内部并非简单的颗粒堆积，而是呈现出一种类似蜂窝的、高度均一的微孔网络结构。这种结构的形成，是三大关键工艺协同作用的结果：

1. 高剪切力分散： 采用三辊轧机等设备对石墨和树脂混合物施加极高的剪切力，确保微米级的石墨颗粒被树脂分子链充分包裹，实现“分子级”的均匀分散。这杜绝了因颗粒团聚而产生的应力集中点，是构建高强度结构的基础。
2. “不熔化”热处理： 在180-300°C下对挤出的料条施加张力进行特殊热处理。这一步的目的是让树脂粘结剂在碳化前发生交联，形成一个稳定的骨架，防止在后续高温焙烧中因软化变形而破坏已形成的均一结构。
3. 可控的焙烧与浸渍： 在1000-1200°C的惰性气氛下焙烧，树脂粘结剂碳化，形成多孔的碳骨架。随后通过油浸渍工艺填充部分孔隙，进一步增强润滑性（书写流畅度）和材料的整体韧性。

这套组合拳打下来，最终形成了一个应力分布均匀、内部缺陷极少的蜂窝状碳质复合体。当铅芯受力时，应力可以被这个精巧的微结构有效分散，而不是集中在某个薄弱点上，从而实现了惊人的宏观强度。

现在，让我们回到您面临的挑战：您的碳纤维复合材料为何会发生界面脱粘？很可能是纤维表面处理不当，导致树脂浸润性差，未能形成强有力的物理/化学键合，正如黏土无法“焊接”石墨颗粒。您的石墨负极批次性能为何不稳定？或许是混料工艺的剪切力控制出现波动，导致粘结剂分布不均，部分区域的石墨颗粒在充放电循环中过早地与集流体或粘结剂网络剥离。

3. 从“铅灰色”到“纯黑”：当性能要求触及物理极限

还有一个有趣的细节。纯石墨的字迹并非纯黑，而是带有金属光泽的“铅灰色”。这是因为在书写压力下，片状的石墨晶体倾向于平行于纸面排列，其规整的六角网状晶面会像镜子一样反射光线。

为了实现更浓郁的“纯黑”效果，研究人员尝试了各种方法：对石墨进行氟化处理改变其表面电子结构，添加纳米级的钛黑或氮化硼颗粒来破坏石墨片在纸面的有序排列，甚至使用剥离的薄层石墨来增加光吸收。

我们追求的‘纯黑’，本质上是对石墨表面光学特性的重新设计，这与半导体热场中对石墨部件发射率的调控、或是在锂电池中通过表面包覆来构建稳定SEI膜的思路异曲同工。 这再次证明，对碳材料的改性，往往是从理解并调控其最基本的物理化学性质开始的。

4. 诊断的艺术：如何“看透”你的碳材料？

铅芯的故事告诉我们，一份看似简单的材料规格书（如表1、表2所示的原料参数），远不足以预测甚至解释最终产品的性能。固定碳含量、灰分、粒径（D50）这些宏观参数固然重要，但真正决定成败的，是材料在加工过程中形成的微观结构、相分布和界面状态。

表1 铅笔及自动铅笔芯用天然石墨质量示例

表2 铅笔芯技术性能示例

当您的产品出现性能瓶颈时，仅仅重复验证这些宏观参数，往往会陷入“研发迷航”。您需要的是一套能够“看透”材料内部的诊断工具，去回答那些更深层次的问题：

• 微观形貌与结构： 粘结剂/基体是否均匀包裹了功能颗粒/纤维？是否存在致命的微裂纹或孔洞？这需要借助高分辨率的扫描电镜（SEM）和聚焦离子束（FIB）技术。
• 物相与结晶状态： 材料的石墨化度究竟如何？是否存在非晶碳或其它杂相？拉曼光谱（Raman）的I_D/I_G比值和X射线衍射（XRD）的d₀₀₂层间距分析，能提供关键线索。
• 界面结合强度： 碳纤维与树脂基体，或石墨颗粒与粘结剂之间的结合力到底有多强？纳米压痕或原子力显微镜（AFM）等微区力学测试技术，可以直接在界面上进行定量表征。
• 痕量杂质的“毒害”： ppb级别的金属杂质，是否正是导致您电池性能衰减或半导体器件良率下降的“隐形杀手”？辉光放电质谱（GDMS）等高灵敏度元素分析手段，是揪出这些元凶的利器。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
