石墨换热器失效分析：为何您的设备寿命远低于设计预期？

在特种化工、新能源材料湿法冶金、半导体蚀刻液温控等严苛的工业场景中，不透性石墨换热器凭借其卓越的耐腐蚀性与良好的导热性，扮演着不可或缺的角色。然而，一个令无数工艺工程师和设备经理头疼的魔咒始终挥之不去：为何明明在设计参数范围内运行，甚至采购自知名厂商的设备，其真实寿命却常常远低于预期，突发性泄漏、效率骤降等问题频发，导致非计划停车，带来巨大的经济损失？

作为长期专注于碳材料失效分析的首席科学家，我可以负责任地告诉您：问题往往并非出在单一环节，而是源于一个从材料微观特性、结构设计应力到界面粘接质量的系统性“认知黑箱”。一份看似完美的出厂数据表，可能恰恰掩盖了导致早期失效的致命缺陷。

本文将跳出传统设备手册的参数罗列，从失效分析的逆向视角，为您剖析石墨换热器——特别是结构精密的浮头列管式换热器——失效背后的深层逻辑，并揭示如何通过精准的检测手段，将这些“黑箱”问题转化为可控的质量指标。

一、材料之殇：不透性石墨的“不透”与“不均”

石墨换热器的核心是“不透性石墨”管材与管板。其制造过程是通过酚醛树脂或呋喃树脂等，在真空-加压条件下浸渍多孔的石墨基体，再经固化处理，堵塞其固有孔隙，从而实现“不透性”。这个过程，正是第一个，也是最隐蔽的风险点。

1. 浸渍树脂：是“铠甲”还是“软肋”？

设备手册通常只会标明树脂类型（如酚醛树脂对应-30~130℃，呋喃树脂对应-30~150℃），但这远远不够。我们必须追问：

• 浸渍均匀性：树脂是否完全、均匀地渗透到了石墨管壁的每一个微米级孔隙中？还是仅仅在表面形成了一层“脆皮”？不均匀的浸渍会导致局部区域成为耐腐蚀和抗渗透的薄弱点，在化学介质的长期攻击下，率先破损。
• 固化完全度：树脂固化过程直接影响其交联密度和稳定性。不完全的固化，意味着在工作温度下，树脂可能持续反应或降解，导致机械强度下降、耐化学性变差，甚至释放小分子物质污染您的工艺流体。
• 树脂与石墨的界面结合：二者的结合力有多强？热循环过程中，由于石墨（低热膨胀系数）与树脂（高热膨胀系数）的显著差异，界面处会产生巨大的剪切应力。脆弱的界面结合是导致微裂纹萌生，并最终发展为宏观泄漏的根源。

失效分析视角： 当一台换热器发生泄漏，仅仅做压力测试定位漏点是远远不够的。在精工博研，我们会通过扫描电镜（SEM）结合能谱分析（EDS），直接观察泄漏点附近的微观形貌，判断是树脂层剥落、石墨基体腐蚀还是界面脱粘。同时，利用热重分析（TGA）和差示扫描量热法（DSC）可以精确评估材料的热稳定性和树脂的固化程度，从而判定失效是源于材料的先天不足还是超温使用。

因此，一份合格的石墨管，其价值不仅在于宏观的尺寸与强度，更在于微观孔隙中浸渍树脂的均匀性与稳定性——这恰恰是常规质检的盲区。

二、结构之困：应力集中的“设计陷阱”

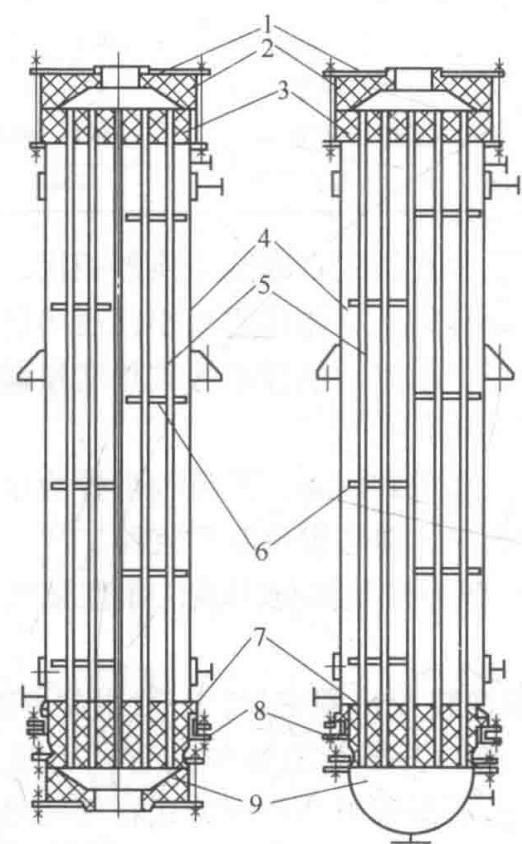

浮头列管式换热器（见图2）的“浮头”设计，巧妙地解决了钢制外壳与石墨管束因热膨胀系数不同而产生的宏观应力问题。但这并不意味着设备内部高枕无忧。恰恰相反，应力被转移并集中到了几个关键的、更脆弱的结构节点上。

1. 管与管板的胶接界面：失效的“重灾区”

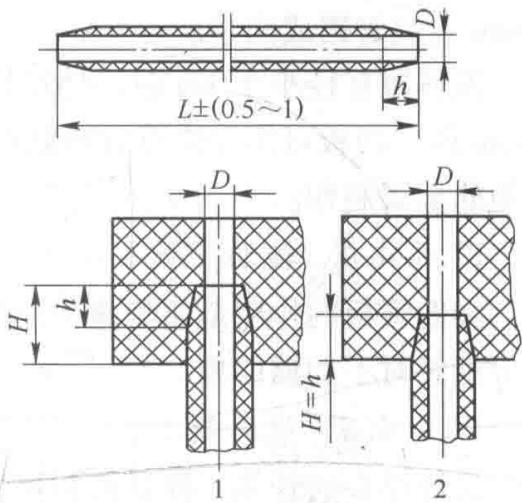

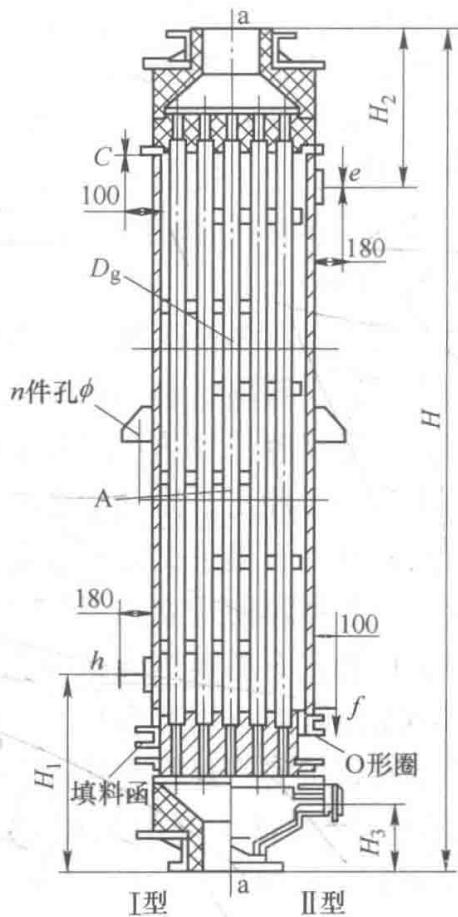

教科书式的“埋入式锥体胶接结构”（见图3）理论上能提供良好的密封和强度。但在现实中，这里是机械应力、热应力和化学腐蚀三重作用的交汇点。

• 几何尺寸的精密控制：胶缝厚度（0.25~0.50mm）、胶入深度（50~70mm）、锥度匹配，这些看似简单的参数，其加工精度直接决定了应力分布。过大的胶缝会导致粘接强度不足，过小的胶缝则可能在固化和热循环中产生巨大的挤压应力。
• 粘接剂的性能：粘接剂本身的热膨胀系数、耐温极限和耐腐蚀性，必须与石墨管、管板以及工艺条件高度匹配。选用错误的粘接剂，或者粘接前表面处理不当，都会导致粘接界面过早失效。
• 被忽视的风险：原文中提到一种简化的“直接伸出管板粘接”结构，并警告在温度变化大时会导致石墨根部应力集中断裂。这正是典型的“降本增效”所埋下的巨大隐患。

2. 浮动管板的密封与支撑：细节决定成败

浮动端的密封通常采用盘根填料或O型圈。这里的失效往往不是瞬间的，而是渐进式的。填料的老化、腐蚀、在热循环下的松弛，都会导致缓慢泄漏。而挡板（折流板）的设计，不仅仅是支撑管束防止下垂，它还深刻影响着壳程流体的流动方式。不合理的挡板间距和切口大小，可能导致局部流速过高，诱发管束振动，从而对管-管板连接处产生长期的疲劳损伤。

失效分析视角： 结构问题导致的失效，需要“力学”与“材料学”的交叉诊断。我们会采用工业CT（Computed Tomography）对失效部件进行无损扫描，重构其三维内部结构，精确测量胶缝尺寸、发现内部裂纹。结合有限元分析（FEA），输入通过实验测得的材料真实力学性能参数（如弹性模量、热膨胀系数），可以模拟设备在工作状态下的应力分布，精准定位设计或制造缺陷。

结构设计决定了应力的分布，而材料的真实性能则决定了它能否承受这些应力。两者脱节是导致灾难性失效的常见剧本。

三、从选型到运维：如何跳出失效的循环？

面对如此复杂的失效机理，作为用户，我们能做什么？

1. 超越数据表进行采购验证：在采购关键石墨设备时，不能只满足于供应商提供的标准数据表。可以要求供应商提供关键批次石M管材的微观结构照片（SEM）、热稳定性数据（TGA），甚至可以委托第三方实验室对来样进行独立的不透性石墨管质量检测，从源头把控材料的微观品质。

2. 建立系统的失效分析档案：每一次设备失效都是一次宝贵的学习机会。不要简单地更换了事。委托专业的第三方机构进行一次彻底的石墨换热器失效分析，弄清根本原因——是材料批次问题？是结构设计不合理？还是操作冲击（如水锤、超温）所致？一份专业的分析报告，是您与供应商交涉、改进工艺、优化未来设备选型的最有力依据。

3. 关注新材料与新工艺的发展：如原文末尾提及，新型的列管式石墨换热器已能承受更高温度（如165℃）和压力（如0.45MPa蒸汽），这背后是树脂体系、浸渍工艺和结构设计的全面进步。对这些新技术的性能进行独立、客观的树脂浸渍石墨性能表征，可以帮助您在技术升级换代中做出明智决策。

结论：微观洞察决定宏观可靠性

石墨换热器的可靠性，是一个由材料微观世界决定的宏观工程问题。那些隐藏在数据表之下的树脂浸渍均匀性、界面结合强度、以及由微小尺寸偏差导致的应力集中，才是决定设备“长治久安”还是“英年早逝”的关键。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。
