不只是耗材：解析石墨分析坩埚背后的材料科学，洞察高端制造的性能命脉

日期：2025-07-22 浏览：11

作为一名在第三方检测实验室深耕多年的碳材料科学家，我见过太多因材料问题导致的研发“僵局”与生产“翻车”事件。一个反复上演的场景是：工程师拿着两批次性能参数几乎一模一样的石墨部件，却在实际应用中得到天壤之别的结果。他们常常问：“规格书上每个指标都合格，问题到底出在哪？”

答案，往往隐藏在那些未被写进规格书的“隐形参数”里。今天，我们就从一个看似最不起眼的碳材料制品——金属氧氮分析仪中的石墨坩埚——说起，揭示这些隐形参数如何成为决定高端制造胜负的关键。

一、 “背景值”的诅咒：一枚小小石墨坩埚的“自我修养”

在特种冶金和先进材料领域，ppm（百万分之）甚至ppb（十亿分之）级别的氧、氮含量，是决定材料最终性能的“生死线”。为了精确测定这些痕迹量的气体元素，工程师们依赖于惰性气体熔融红外/热导分析法。

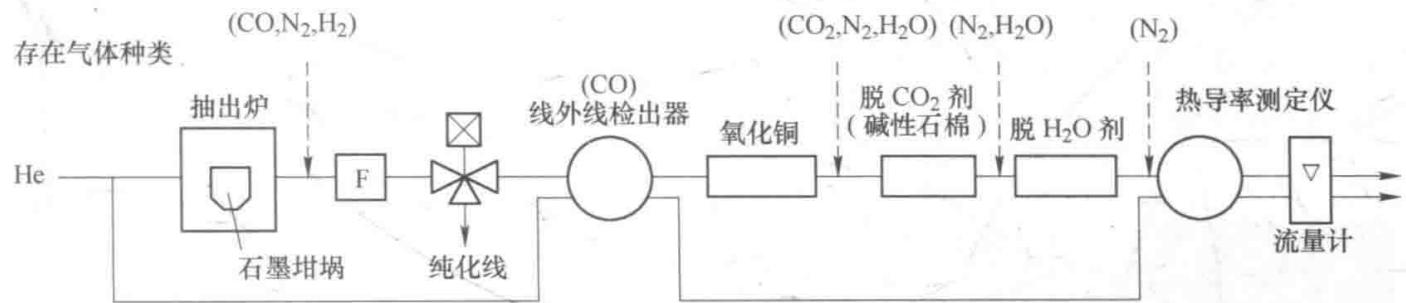

图1 金属中氧、氮含量分析装置（EGMA-2200）的工作流程图

如图1所示，其核心原理是利用石墨坩埚作为发热体和样品容器。通过大电流使其在瞬间达到2000℃以上的高温，熔化金属样品，释放出其中的氧和氮，再由载气（通常是高纯氦气）带入检测器。

这个过程听起来简单直接，但所有操作员都面临着一个共同的梦魇：不稳定的空白值（或称背景值）。

理想中，一个空的石墨坩埚在高温脱气后，不应释放任何氧或氮信号。但现实是，劣质或不匹配的坩埚本身就会成为一个污染源，释放出干扰信号，导致测试结果漂移、重复性差，甚至完全错误。

一枚合格的石墨坩埚，其价值不在于它能“做什么”，而在于它“什么都不做”——不引入任何干扰分析的背景信号。这背后是对石墨材料近乎苛刻的要求：

极致的纯度： 常规的灰分检测远远不够。我们需要关注的是那些能与碳在高温下形成气态氧化物或氮化物的特定元素，例如硫。即便是ppb级别的硫杂质，也可能在分析过程中缓慢释放，造成背景信号的持续漂移。这需要动用辉光放电质谱（GDMS）等高灵敏度技术进行全元素扫描。
可控的孔隙结构： 石墨是多孔体。其内部孔隙中吸附的空气（氧、氮）是空白值的主要来源。因此，不仅要看总孔隙率，更要分析孔径分布和比表面积。一个优秀的坩埚，应具备易于通过高温脱气快速清除内部吸附气体的孔道结构。
微观结构的均一性： 坩埚通过自身电阻加热，其导电率和热导率的均一性至关重要。这直接由石墨的石墨化度、晶粒尺寸和取向度决定。不均匀的微观结构会导致坩埚内部出现“热点”，不仅影响样品熔化的均匀性，还可能导致坩埚局部过热而过早失效。

所以，当你再遇到氧氮分析仪数据漂移时，不要只怀疑气路或仪器。你手中的那枚小小坩埚，可能正是问题的根源。它的性能，取决于从焦炭原料选择、成型工艺到石墨化热处理的每一个细节。

这种对“隐形参数”的极致追求，并不仅仅局限于分析化学领域。在半导体、新能源和先进复合材料中，它以另一种形式呈现，且代价更为高昂。

CPU散热的幕后功臣： 笔记本电脑中的石墨散热膜，其核心使命是将CPU的热量迅速传导出去。其高达1500 W/(m·K)以上的面内导热系数，并非天然存在，而是通过对高分子膜进行高温石墨化处理，使碳原子高度有序排列成类似石墨烯的二维结构才得以实现。若石墨化度不足，或晶格缺陷过多，声子（热量的载体）在传播中就会被大量散射，导热性能大打折扣。两张外观一模一样的散热膜，其散热效率可能相差30%，原因就在于微观结构的差异。
被忽视的结构健康监测： 原文提到利用碳纤维（CFRP）的导电性变化来监测建筑结构应力。这个设想至今未能大规模实用化的一个关键“坑”，就在于界面。应力不仅改变碳纤维自身的电阻，更会影响纤维与纤维、纤维与基体之间的接触电阻。如何精确剥离这两种效应，并建立电阻变化与结构损伤之间的定量关系，需要对材料在服役条件下的电-力耦合行为进行深入的表征。

场发射的宠儿： 碳纳米管（CNT）因其极高的长径比和优异的导电性，被视为理想的场发射电子源材料，可用于平板显示或扫描电镜探针。但其性能一致性是工业应用的巨大障碍。几根团聚的、或管径/手性不一的碳管，就会导致发射电流密度和功函数的不均匀，形成坏点或伪影。
模拟太阳的光与热： 在材料耐候性测试中，碳弧灯曾是模拟太阳光谱的主力。通过在焦炭原料的石墨电极中掺杂特定金属元素，可以强化特定波长的光输出。这本质上是一种精密的“配方”科学。电极的消耗速率、电弧的稳定性，都与其成分、密度、导电率紧密相关。虽然如今多被氙灯取代，但其背后“通过材料设计控制等离子体行为”的思想，在半导体刻蚀等领域依然至关重要。
