碳材料传感器的“微观陷阱”：从4K深冷到细胞级探测的性能一致性挑战

一类是来自量子计算或深空探测领域的工程师，他们抱怨用于监控极低温环境的碳电阻温度计，批次间性能漂移严重，导致昂贵的实验数据可信度大打折扣；另一类是来自前沿生物医学领域的科研人员，他们使用的碳纤维微电极，对神经递质的响应时灵时不灵，让本就艰难的活体细胞信号捕捉工作雪上加霜。

这两个看似风马牛不相及的难题，其症结却惊人地相似，都指向了那个我们既熟悉又陌生的主角——碳材料。问题的核心并非碳材料本身不适用，而在于我们往往低估了其微观结构对宏观性能的决定性影响。规格书上相似的参数，掩盖了微观世界里决定成败的“陷阱”。

一、 深冷世界的“标尺”：碳电阻温度计为何如此“挑剔”？

在逼近绝对零度的液氦温区（<4.2K），常规金属电阻温度计的灵敏度（电阻随温度的变化率）会急剧下降，变得“迟钝”。而碳材料，特别是通过烃类热解制备的碳膜电阻，展现出类似半导体的行为：随着温度降低，其载流子被“冻结”，电阻率呈指数级飙升。例如，一枚室温下仅10Ω的碳电阻，在4K时可能升至80Ω，而在0.5K时则可能达到惊人的0.1MΩ。这种巨大的动态范围，使其成为探测0.3K至70K温区的理想选择。

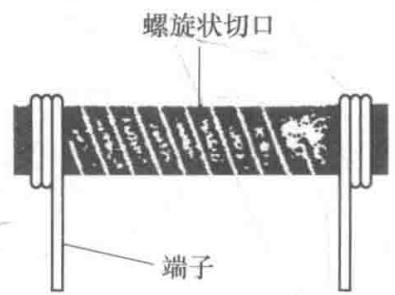

图1 典型碳膜电阻温度计外观

然而，魔鬼藏在细节中。决定这根精确“标尺”刻度是否均匀、稳定的，并非其宏观尺寸，而是其内部的微观结构：

• 石墨化度的不均匀性： 热解过程中的温度梯度，会导致碳膜内部的石墨微晶尺寸与取向存在差异。这直接影响了电子的声子散射机制，造成不同批次、甚至同一批次内的产品，其电阻-温度（R-T）曲线都可能存在肉眼可见的偏离。依赖A + B/T = lgR + C/lgR这类经验公式进行标定，一旦材料微观不一致，就会产生系统性误差。

• ppb级杂质的致命影响： 痕量的金属或非金属杂质，在极低温下会成为额外的导电或散射中心，显著改变材料的电子输运特性。这也是为什么某些碳电阻在强磁场环境下，会出现明显的磁阻效应，导致读数失真。

• 内应力与缺陷： 封装工艺、长期热循环都可能在碳膜中引入微观缺陷和内应力，这些都会成为电子的散射源，导致R-T曲线的缓慢漂移，对于需要长期稳定运行的系统而言，这是不可接受的。

因此，当您发现低温系统“温度”异常时，问题或许并非出自制冷机，而在于那颗小小的碳电阻。对碳电阻低温温度计的性能评估，绝不能止步于室温下的电阻测量，而必须深入其微观世界，进行精细的结构与成分表征。

二、 捕捉生命信号的“探针”：碳微电极的成败关键

将视线从深冷宇宙拉回到生命科学的微观尺度，碳材料同样扮演着不可或缺的角色。碳纤维、玻璃碳等制成的微电极，凭借其优良的导电性、宽电化学窗口和相对的生物惰性，成为探测活体细胞（如大脑神经元）释放的多巴胺、5-羟色胺等微量化学信使的利器。

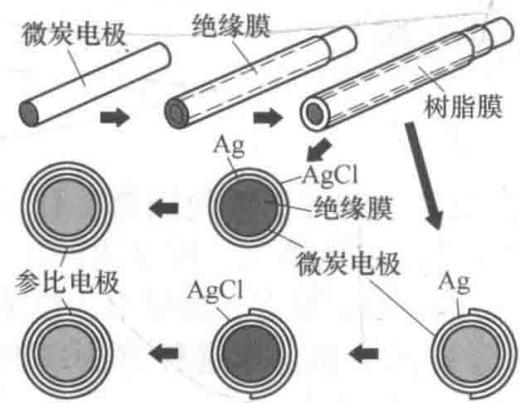

图2 碳素微电极的典型组装工艺

与传统玻璃电极相比，碳电极的优势在于其固态结构和可修饰性。然而，这种“优势”也带来了新的挑战，使得碳纤维微电极失效分析成为一个复杂的课题。

• 表面化学状态的“黑箱”： 电化学反应并非发生在碳材料内部，而是其表面。表面的含氧官能团（-COOH, -OH, C=O）数量和种类，直接决定了电极与目标分析物之间的电子转移速率和选择性。未经恰当处理的碳纤维表面，可能对某些物质响应灵敏，而对另一些则毫无反应。这种表面状态的不可控，是导致电极性能批次差异的主要元凶。

• “边”与“面”的活性差异： 石墨烯片的边缘平面（Edge Plane）比基底平面（Basal Plane）拥有更高的电子转移活性。一根碳纤维，其暴露的边缘位点和基底位点比例，直接影响其整体电化学性能。电极的切割、抛光和封装工艺，都会极大地改变这一比例，进而导致性能的巨大差异。

• 界面封装的可靠性： 微电极的成功，一半在于碳材料本身，另一半则在于它与绝缘鞘（通常是玻璃或树脂）的密封界面。任何微小的缝隙都可能导致溶液渗透，形成巨大的背景电流和电容效应，彻底淹没有用的微弱信号。图3展示了两种常见的电极尖端结构，无论是圆盘型还是圆筒型，其界面密封都是工艺的核心难点。

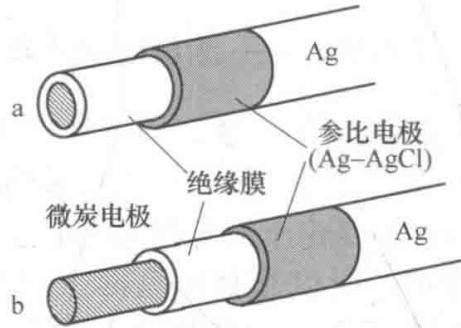

图3 碳素微电极与参比电极的结构（a—圆板型；b—圆筒型）

所以，当您的碳微电极信号微弱、背景噪声大或寿命短暂，简单更换一根新的电极可能只是在重复错误。真正的解决方案，在于解构电极的失效机制，从材料选择、表面处理到封装工艺，进行系统性的分析与优化。

破局之道：从“黑箱”到“白盒”的微观洞察

无论是深冷世界的温度标尺，还是生命科学的信号探针，碳材料传感器的性能瓶颈，都源于我们对其微观状态的“无知”。要打破这一困局，就必须借助先进的检测分析手段，将“黑箱”化的材料变成“白盒”化的系统。

一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将拉曼光谱的I_D/I_G比值、XRD的d₀₀₂层间距、XPS的C1s分峰结果、电化学阻抗谱的奈奎斯特图等微观世界的“蛛丝马迹”，翻译成指导您进行碳电阻低温温度计校准、优化碳纤维微电极失效分析、筛选可靠供应商和改进生产工艺的“行动指南”。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的碳材料传感器性能表征服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636
