超越规格书：为何您的碳棒/石墨电极性能远逊预期？——来自精工博研的深度解析

您是否遇到过这样的困境：两批次的石墨电极，供应商提供的规格书（Datasheet）上的电阻率、灰分、强度等参数几乎一模一样，但在实际应用中，一批表现稳定，另一批却频繁断裂、异常消耗，甚至污染了您价值连城的产品？

问题根源在于，常规的性能参数表，仅仅是碳材料性能“冰山”的尖角。决定其在精密铸造、贵金属熔炼、电化学反应、甚至接地防腐等严苛环境中最终表现的，是隐藏在水面之下的微观结构与痕量杂质。本文将从应用工程师的真实痛点出发，剖析那些规格书上看不到，却招招致命的关键因素。

1. 电阻率的“谎言”：从“宏观均值”到“微观灾难”

规格书上一个漂亮的电阻率数值（例如，<15 μΩ·m）能保证什么？在现实中，它可能什么也保证不了。对于精密铸 températures、贵金属熔炼或电弧焊接过中用作发热体或电极的碳棒而言，宏观电阻率只是一个平均值，而电流和热量分布的均匀性，才是决定其寿命与稳定性的命脉。

失效场景剖析：

• 精密铸造与贵金属熔炼： 您采购的石墨电极在熔炼过程中出现局部“红热”现象，最终从最热点断裂。这往往不是因为材料“不耐温”，而是由于内部石墨化度不均匀。石墨化程度低（晶格缺陷多）的区域电阻率偏高，在大电流下成为热量聚集点，形成局部过热，热应力集中导致开裂。

• 电弧焊/切割： 焊接时电弧不稳定、漂移，导致焊缝质量差。这可能与电极内部的孔隙结构与密度分布不均有关。不均匀的微观结构导致电流密度分布紊乱，电弧无法稳定锚定。

精工博研的诊断思路：

我们不会止步于一个四探针法测出的电阻率。我们会通过：

• X射线衍射（XRD）： 精准计算d₀₀₂层间距和晶粒尺寸L_c，定量评估材料整体及局部的石墨化度。

• 拉曼光谱（Raman）： 通过分析I_D/I_G比值，揭示材料表层及内部的晶格缺陷和无序碳含量。

• 高精度电镜（SEM）： 结合能谱分析（EDS），直观观察碳骨料颗粒、粘结剂相以及孔隙的分布形态。

一份真正有价值的报告，会告诉您电阻率数值背后的微观结构支撑。是高度有序的石墨晶格贡献了低电阻，还是仅仅因为内部孔隙率较低？这两种情况下的热冲击稳定性和抗氧化性天差地别。

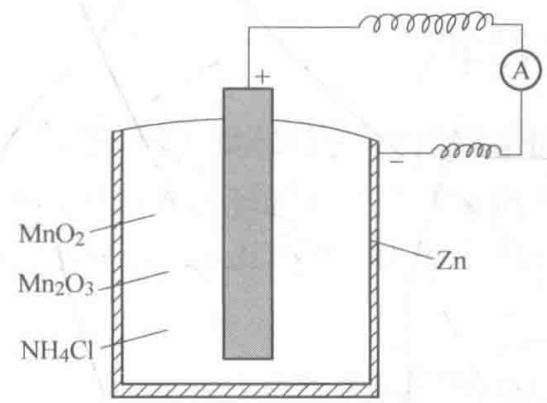

图1 原电池结构示意图，其中央炭棒的化学稳定性与杂质含量至关重要

2. 灰分的“迷雾”：从“<0.3%”到“ppb级”的致命杂质

“灰分<0.3%”是多数普通石墨制品的常见指标。但对于高要求的应用，这个指标几乎是无效的。关键问题不在于灰分有多少，而在于灰分是什么。0.1%的无害SiO₂和0.1%的Fe、Cu、V等催化活性金属，对您工艺的影响是云泥之别。

失效场景剖析：

• 电解锰/电化学阳极： 在电解液中，炭棒阳极的寿命未达到预期，且电解效率下降。元凶很可能是炭棒中痕量的**铁（Fe）、钒（V）**等金属杂质。这些金属在电化学环境下会催化炭的氧化，或引发不必要的副反应，消耗电能并加速电极腐蚀。

• 干电池中心电极： 电池自放电率高，储存寿命短。如图1所示，电池炭棒长期浸泡在MnO₂、NH₄Cl等腐蚀性电解质中。如果炭棒含有微量的**铜（Cu）、铁（Fe）**等电化学活性杂质，会形成局部微电池，大大加速自放电过程。

• 贵金属熔炼坩埚/电极： 熔炼高纯铂、铱等贵金属时，发现成品纯度下降。污染源极有可能来自标称“高纯”的石墨坩埚。那些在常规灰分测试中“蒸发”掉或含量极低的元素，在高温下迁移到熔体中，造成ppm甚至ppb级别的污染。

精工博研的诊断思路：

我们认为，对于高纯应用场景，传统的马弗炉高温灼烧法测灰分是远远不够的。必须动用更尖端的武器：

• 电感耦合等离子体质谱（ICP-MS）： 能够对几十种金属和非金属元素进行ppb（十亿分之一）级别的精确定量。这能清晰地告诉您，您的炭棒里究竟藏着哪些“害群之马”。

• 辉光放电质谱（GDMS）： 对于固体样品，能提供从主量到超痕量（ppb级甚至更低）元素的全景式分析，尤其适合高纯石墨的纯度认证与失效分析。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[碳材料微观结构表征]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

3. 机械强度的“表象”：从“抗折强度”到“抗热震性”

规格书上的抗折、抗压强度值，是在室温、静态条件下测得的，它无法完全代表材料在剧烈温变和动态负载下的真实表现。

失效场景剖析：

• 接地炭棒： 原文提到早期炭棒强度低，打入地下困难。现代工艺虽然提升了强度，但新的问题是，长期服役后的脆断。这不仅与原始强度有关，更与其在土壤冻融循环、干湿交替下的耐候性和抗疲劳性相关。其内部的孔隙结构决定了水分侵入和冻胀破坏的风险。

• 所有高温应用： 石墨电极最常见的失效模式之一是热震开裂——在快速升降温过程中因内外温差导致的应力而断裂。高强度不等于高抗热震性。后者是一个由导热率、热膨胀系数、弹性模量和断裂韧性共同决定的复杂性能。其中，合适的孔隙率和微裂纹结构有时反而能缓冲热应力，提高抗热震性。

精工博研的诊断思路：

我们超越单一的强度测试，提供一个更完整的力学与物理性能画像：

• 压汞法（MIP）： 精确测定材料的开孔率、孔径分布和比表面积。这是评估其抗热震性、耐化学腐蚀渗透性的关键。

• 热膨胀系数（CTE）测试： 获取材料在工作温度区间的真实膨胀行为，是进行热应力分析和寿命预测的基础数据。

• 扫描电镜（SEM）断口分析： 在电极失效后，通过观察断口形貌，可以清晰地判断其断裂模式是沿晶断裂、穿晶断裂还是由原始缺陷引发，从而追溯到是原料问题、成型工艺问题还是烧结工艺问题。

总而言之，看似简单的碳棒、石墨电极，其背后是复杂的材料科学。依赖一份简化的规格书进行选材和品控，无异于“盲人摸象”。只有通过系统、深入的碳材料失效分析和微观结构表征，才能真正洞悉材料的本性，从根源上解决您在研发、生产中遇到的瓶颈，精准控制供应链风险，最终在激烈的市场竞争中占得先机。
