石墨制品的“基因缺陷”：为何规格书一致，性能却天差地别？

作为一名在碳材料领域深耕多年的首席科学家，我经常接到来自新能源、半导体、特种冶金等领域工程师的紧急求助。他们面临的困境惊人地相似：“我们采购了两批石墨材料，规格书上的参数几乎一模一样，为什么一批在生产线上表现完美，另一批却导致了灾难性的失效？” 无论是电炉炼钢中突然断裂的超高功率（UHP）石墨电极，还是导致半导体晶圆良率骤降的石墨热场部件，亦或是性能不达标的锂电池负极材料，问题的根源往往都指向一个被忽视的真相：产品规格书（TDS）仅仅是冰山一角，真正决定其性能稳定性的，是隐藏在宏观参数之下的“材料基因”。

这篇分析，将为你揭示这些隐藏在常规检测之外的“基因缺陷”，并阐述如何通过深度的人造石墨性能检测，从源头规避风险，精准预测材料在严苛工况下的真实表现。

1. “合格”的假象：当常规参数不再可靠

人造石墨制品的生产是一场从“无序”到“有序”的漫长旅程。其核心流程——原料（石油焦、针状焦）与黏结剂（煤沥青）的混合、成型、焙烧、浸渍、再到超过2200℃的高温石墨化——每一步都可能引入致命的变量。

传统观念认为，从普通功率到超高功率石墨电极，其性能差异主要源于骨料从普通石油焦升级为针状焦。规格书上通常会列出灰分、硫含量、真密度、电阻率等指标。然而，这恰恰是问题的起点。

痛点案例： 某特钢厂使用的UHP电极，两批次产品均符合硫含量低于0.2%、灰分低于0.1%的标准。但在使用中，A批次电极表现稳定，B批次却频繁出现纵向开裂和“掉块”现象，造成了巨大的生产损失。

为什么？因为常规检测无法回答以下关键问题：

• 硫的“形态”与“位置”： 0.2%的硫，是以易于在低温阶段脱除的有机硫形式存在，还是以在石墨化高温区（1600-2000℃）才剧烈分解、导致异常膨胀（Puffing效应）的特定无机硫形式存在？

• 杂质的“毒性”： 同样是0.1%的灰分，其主要成分是相对惰性的Si、Al，还是对特定应用有“剧毒”的V（钒）、Ti（钛）？在制铝工业中，0.1%的V、Ti杂质能让电解槽电阻增大4-5倍。在核石墨中，痕量的B（硼）、Cd（镉）更是性能的“一票否决项”。

• 微观结构的“一致性”： 针状焦的低热膨胀系数（CTE）是其核心优势，但其各向异性是否均匀？颗粒内部是否存在大量未被充分石墨化的“镶嵌结构”？这些微观缺陷是应力集中的起点，也是裂纹的策源地。

金句： 依赖宏观平均值的规格书，就像是只看平均分而不看单科成绩的体检报告，它能筛掉不及格者，却无法识别出隐藏着致命缺陷的“偏科生”。

2. 解码材料“DNA”：从骨料到黏结剂的深度透视

要预测石墨制品的最终性能，就必须像法医一样，对其两大核心组分——骨料（焦炭）和黏结剂（沥青）进行“基因测序”。

2.1 骨料（针状焦）的“血统”与“健康状况”

针状焦是高性能石墨制品的基石，其优异性能源于高度有序的流线型微观结构。但“针状”只是一个宏观形态，其内部质量千差万别。

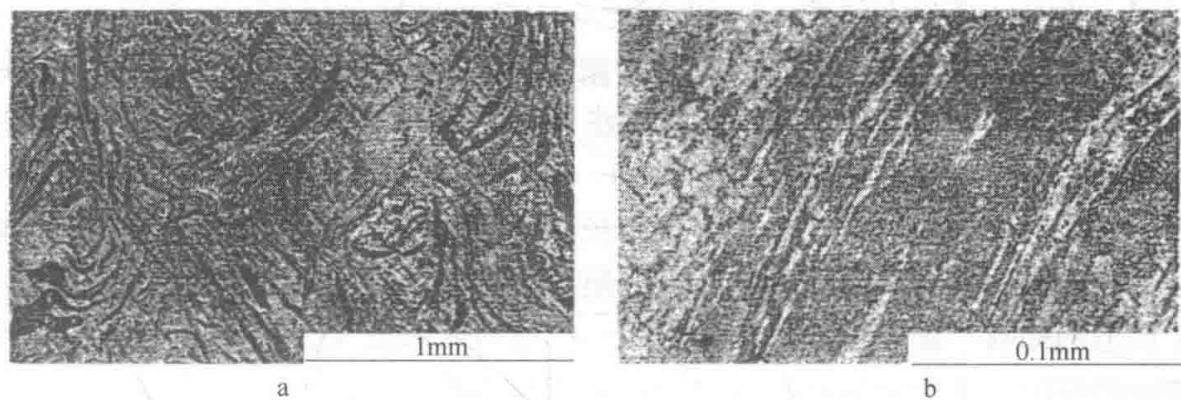

图1：针状焦的扫描电镜照片（右）相较于普通石油焦（左）呈现出明显的纤维状、流线型结构

超越常规的评价维度：

• 微观形貌与缺陷分析 (SEM): 高倍率扫描电镜（SEM）不仅能确认其针状结构，更能揭示致命缺陷，如内部微裂纹、孔隙分布的不均匀性，以及那些破坏中间相小球成长、导致石墨化不良的“细镶嵌结构”。

• 晶体结构完整性 (XRD & Raman): X射线衍射（XRD）测得的d₀₀₂层间距和微晶尺寸L_c，是评价石墨化度的经典手段。但拉曼光谱（Raman）的I_D/I_G比值能更灵敏地捕捉到晶格边缘和缺陷信息。将两者结合，才能全面评估石墨晶体的长程有序度和局部缺陷密度，从而预测材料的导电、导热潜力与机械稳定性。

• 热膨胀行为的动态监控 (TMA): 热机械分析（TMA）可以精确绘制材料在升温过程中的膨胀曲线。对于高硫焦炭，这条曲线在1600~2000℃区间会出现一个异常的“驼峰”，这就是“Puffing”效应的直接证据。通过添加Fe₂O₃等抑制剂，可以观察到该“驼峰”被有效抑制。这种分析对于预防石墨电极在实际使用中因热冲击而开裂至关重要。

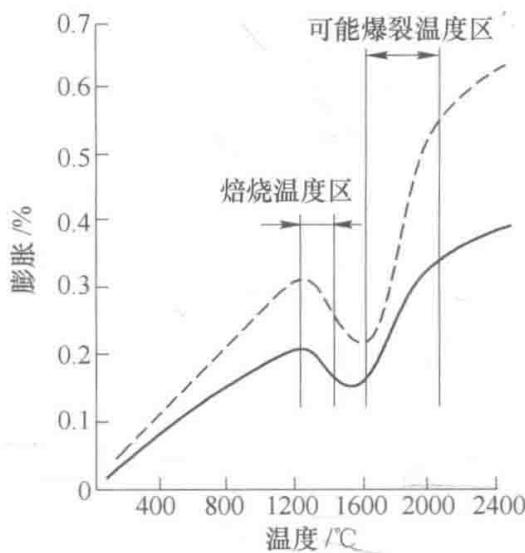

图2：高硫石油焦（虚线）在石墨化过程中因硫的急剧逸出而发生异常膨胀（Puffing），是导致产品开裂的元凶

2.2 黏结剂（煤沥青）的“黏合力”与“牺牲精神”

如果说针状焦是石墨的“骨架”，那么煤沥青就是将其粘结成整体的“血液”和“肌肉”。黏结剂在焙烧过程中碳化，形成连接骨料颗粒的“沥青焦”。这个沥青焦的质量，以及它与骨料颗粒的界面结合强度，直接决定了最终产品的密度、强度和抗氧化性。

被忽视的关键指标：

• 组分分析 (溶剂萃取): 沥青的性能远不止一个软化点那么简单。其甲苯不溶物（TI）和喹啉不溶物（QI）的含量与性质，决定了其浸润性、流动性和最终的结焦率。QI含量过高，流动性差，难以浸润焦炭颗粒；过低则结焦率不足，导致制品疏松。

• 热稳定性与结焦值 (TGA): 热重分析（TGA）能精确量化沥青在焙烧过程中的失重率和最终的残炭量（结焦值）。高结焦值意味着在转化为沥青焦的过程中能保留更多的碳，形成更致密、更坚固的结构。

• 界面结合状态 (SEM/FIB): 最终产品的石墨电极失效分析，往往需要聚焦于骨料与沥青焦的界面。利用聚焦离子束（FIB）切割样品，再结合高分辨率SEM观察，可以清晰地看到界面是否存在微裂纹、孔洞或“脱壳”现象。一个强健的界面是保证应力有效传递、抵抗热冲击和机械振动的关键。

所以，一份真正有价值的检测报告，绝非冰冷数据的堆砌，而是基于应用场景的深度解读。它能将微观世界的‘蛛丝马迹’，翻译成指导你工艺优化、供应链筛选和性能突破的‘行动指南’。当常规检测手段已无法解释您的困惑时，或许是时候寻求更深层次的微观洞察了。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），央企，国字头检测机构，提供专业的[人造石墨性能检测]服务，为您的材料研发与质量控制保驾护航。欢迎垂询，电话19939716636

3. 从源头到终点：构建全流程质量控制矩阵

真正可靠的石墨制品，源于对从原料到成品全流程的严格把控。这不仅是生产商的责任，更是下游用户进行供应商审核和来料检验时必须建立的科学认知。一个有效的质量控制矩阵，应当包含以下层级：

表1：石墨制品全流程质量控制矩阵

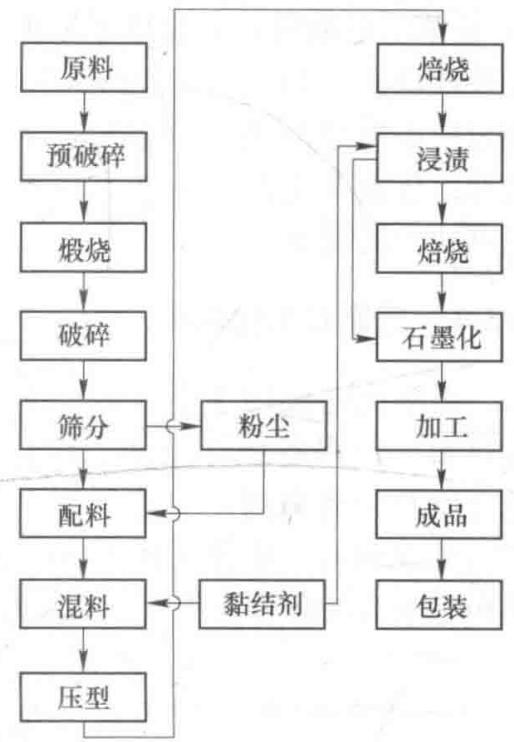

图3：人造石墨电极的生产工艺流程，每个环节都隐藏着影响最终质量的控制点

结论：

在碳材料的世界里，性能的稳定性和可靠性，从来不是由几项孤立的宏观参数决定的。它是一个由原料基因、工艺控制、微观结构共同决定的复杂系统。下一次，当您面对一份看似完美的规格书时，请多问一句：在这份报告的背后，材料的真实“基因图谱”是怎样的？唯有通过系统、深入的材料表征，才能真正拨开迷雾，洞见本质，从而在激烈的市场竞争中立于不败之地。
