磨损失效分析新视角：从根源杜绝磨损，构建设备“长寿”的五维策略

在工业生产中，磨损是导致设备性能下降、精度丧失乃至最终报废的“隐形杀手”。面对磨损问题，许多工程师的第一反应是“换更硬的材料”，但这往往治标不治本，甚至可能引发新的问题。成功的磨损控制，源于一次深刻的失效分析，它要求我们跳出单一维度的思维局限，将磨损视为一个复杂的系统工程问题。本文将为您揭示一套从根源预防磨损的五维策略，帮助您构建真正耐用的机械系统。

一、追本溯源：从设计与制造基因层面根除隐患

设备的耐磨性，其“基因”在设计图纸和生产线上就已经被决定。一个优秀的结构设计，是减少磨损的第一道防线。

• 结构设计优化：理想的设计应确保摩擦副（相互接触运动的两个零件）之间的压力均匀分布、有利于润滑膜的形成与稳定、能高效散发摩擦热，并能顺畅排出磨损过程中产生的碎屑。例如，风扇磨煤机打击板的磨损分析案例显示，磨损集中在特定区域，并非材料不耐磨，而是进料口挡板角度不当导致物料分布不均。通过简单地加焊一块导流钢板，均匀化了物料冲击，打击板的寿命便得到显著提升。这揭示了结构设计在引导载荷、控制磨损中的关键作用。
• 制造工艺控制：精良的设计需要严谨的制造工艺来实现。尺寸公差超标、表面粗糙度不达标、热处理组织异常、残余应力过大以及装配质量低劣等，都是常见的“制造缺陷基因”。这些问题会打破设计预想的理想接触状态，导致局部应力集中和早期磨损。例如，内燃机缸套的内孔镗孔精度下降，会直接破坏活塞环与缸套间的润滑油膜，导致剧烈的黏着磨损，这便是典型的工艺失控引发的失效。

二、生态维护：改进使用条件与提升维护质量

如果说设计与制造是先天基因，那么使用与维护就是后天养成的“生态环境”。恶劣的生态会极大地加速磨损进程。

• 优化运行条件：超速、超载、超温、剧烈振动等都属于滥用行为，会使零件承受远超设计极限的应力，加速磨损。润滑是控制磨损最直接的手段，油路堵塞、润滑剂泄漏或变质，都会使流体润滑失效，让摩擦副从低磨损的流体摩擦状态，瞬间转入高磨损的边界摩擦甚至干摩擦状态，引发灾难性的黏着磨损或“抱瓦”。
• 科学维护与跑合：新设备初期的跑合至关重要。新加工的表面存在微观凸峰，跑合过程能将其平缓磨合，增加真实接触面积。跑合后必须彻底清洗系统、更换润滑剂，以清除磨合产生的磨屑，防止其成为二次磨损的磨料。对于在役设备，及时的维修同样关键。轴心不正、间隙异常等问题若不及时纠正，将持续恶化工作状态，形成恶性循环，最终导致磨损失效。

三、精准用材：失效分析驱动的材料选择策略

“世界上没有万能的耐磨材料，只有最适合特定工况的材料。”这一理念是材料选择的核心。耐磨性并非材料的孤立属性，而是材料与工况（载荷、速度、温度、环境介质等）共同作用的系统特性。因此，精准的材料选择必须以对磨损模式的正确诊断为前提。

黏着磨损选材策略

当金属表面在压力下发生微观焊合与撕裂时，黏着磨损便发生。预防策略的核心是降低摩擦副材料间的“亲和力”。

• 异种材料搭配：选择化学成分、晶格结构差异大的材料配对。
• 互溶性原则：两种金属在固态下的互溶性越低，黏着倾向越小。例如，钢与锡、银、铅等B族元素配对，抗黏着性远优于钢与铬、镍等互溶性高的金属。
• 性能选择：脆性材料、高熔点材料、多相合金通常比塑性材料、低熔点材料和单相合金具有更好的抗黏着能力。

表1：常用纯金属与钢铁摩擦副的黏着磨损性能参考

磨料磨损选材策略

当硬质颗粒侵入摩擦界面，产生切削或犁削作用时，即为磨料磨损。其选材的核心是在硬度与韧性之间寻求最佳平衡。

• 硬度是关键：通常，材料硬度越高，耐磨料磨损性能越好。热处理后的钢，其耐磨性随硬度增加而增加，金相组织按铁素体、珠光体、贝氏体、马氏体的顺序，耐磨性递增。
• 硬质相的作用：钢中的高硬度碳化物（如Cr、W、V的碳化物）如同骨架，能有效抵抗磨料的切削。
• 韧性不可忽视：在高冲击工况下，韧性优先于硬度，以防发生脆性断裂。例如高锰钢（ZGMn13），初始硬度不高，但在冲击下会发生加工硬化，表面硬度剧增，兼具优良的韧性和耐磨性。

疲劳磨损选材策略

在循环接触应力下，材料表面或次表层萌生裂纹并扩展，最终导致材料剥落，称为疲劳磨损（或接触疲劳）。

• 提高硬度与强度：更高的硬度和抗断裂强度意味着需要更多的疲劳循环次数才能形成磨屑。但硬度并非越高越好，如轴承钢在62HRC时抗疲劳性能最佳，过高则因脆性增加而下降。
• 材料纯净度：非金属夹杂物是疲劳裂纹的天然策源地。因此，轴承钢等对抗疲劳性能要求高的材料，常采用真空重熔、电渣重熔等工艺以提高纯净度。
• 组织控制：钢中的碳化物应细小、弥散、呈球状，避免粗大和带状分布。

腐蚀、冲蚀与微动磨损的综合考量

• 腐蚀磨损：选择耐腐蚀材料，其表面能形成致密、牢固、可自我修复的钝化膜，如不锈钢、镍基/铬基合金。在高温下，含钨、钼的材料能形成起润滑作用的氧化膜。
• 冲蚀磨损：当材料硬度远大于冲刷颗粒硬度时，磨损率很低。但在高冲击角度下，韧性差的硬材料反而会因脆性剥落而加速磨损。橡胶等弹性体在低应力冲刷下表现优异。
• 微动磨损：发生在名义上静止的接触面间的微小振动，是黏着、磨料和腐蚀的复合磨损。通常，抗黏着磨损性能好的材料配对，其抗微动磨损性能也较好。表面涂层（如磷酸盐、二硫化钼）是有效的防护手段。

四、表面强化：为关键部件穿上“定制铠甲”

当整体更换材料成本过高或技术上不可行时，表面工程技术提供了一种极具经济效益的解决方案。它旨在赋予廉价基材一个高性能的表面，实现“好钢用在刀刃上”。

1. 机械与物理强化：

   • 机械强化（滚压）：通过滚压将表面微观凸峰压平，产生加工硬化层和有利的残余压应力，提高耐磨性和抗疲劳性。
   • 表面淬火：利用火焰、感应电流或高能束（激光、电子束）对零件表面进行快速加热和冷却，获得高硬度的马氏体表层，而心部仍保持高韧性。激光淬火硬度更高，变形极小，特别适合复杂零件的局部强化。

2. 化学热处理：

   • 通过渗碳、渗氮、渗硼等工艺，将化学元素渗入工件表层，改变其化学成分和组织，形成硬度、耐磨性和耐蚀性俱佳的硬化层。

3. 表面镀覆与冶金强化：

   • 表面镀覆：通过电镀、化学镀、物理/化学气相沉积（PVD/CVD）、离子注入等技术，在零件表面沉积一层具有特殊性能（如超硬、低摩擦、耐腐蚀）的薄膜。
   • 表面冶金强化：利用堆焊、热喷涂等技术，将高性能合金熔覆在零件表面，形成与基体冶金结合的、厚实的耐磨层。例如，用高合金焊条对普通45钢破碎机锤头进行堆焊，其表层组织变为富含高硬度碳化物的马氏体（硬度可达63HRC），耐磨性得到数量级的提升。

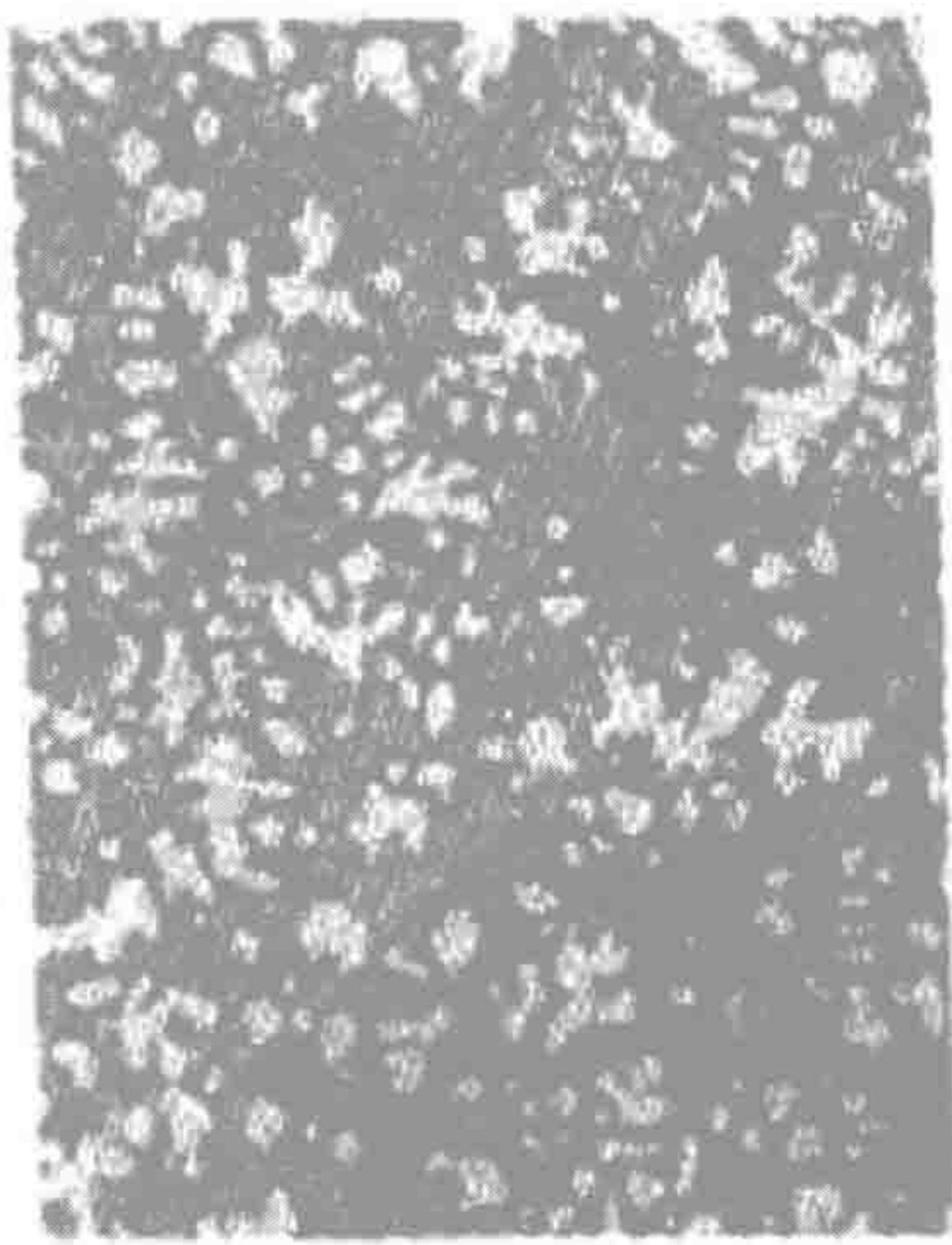

图1：堆焊合金的金相组织，可见弥散分布的硬质碳化物

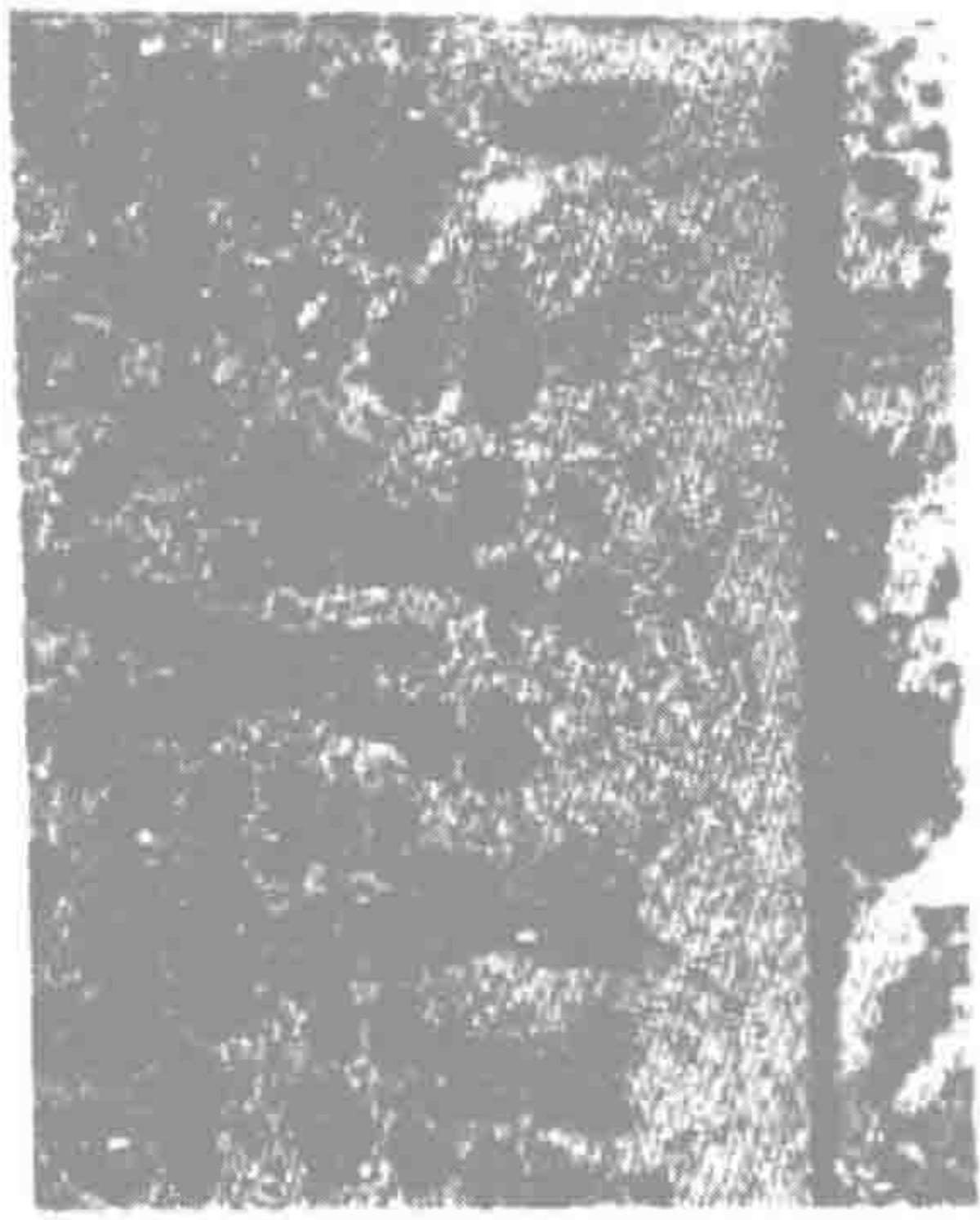

图2：堆焊层与基材之间形成牢固的冶金结合界面

结论：失效分析是通往长寿命设计的唯一路径

磨损失效的预防，绝非简单的“头痛医头，脚痛医脚”。它是一项系统工程，需要从设计、制造、使用、维护、材料和表面技术等多个维度进行综合考量。在这其中，科学的失效分析扮演着“导航罗盘”的角色。只有准确诊断出磨损的根本原因和主导模式，才能在众多技术手段中，选择出成本效益最优的解决方案。

当我们跳出单一的材料或工艺视角，从整个系统的能量流动和应力传递路径来审视磨损问题，根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品迭代和质量改进的根本性答案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专注提供一站式失效分析。央企背景，专家团队，助您快速定位产品失效的根本原因。欢迎垂询，电话19939716636
