在机械与结构工程领域，当一个关键部件突然断裂，最常听到的初步结论便是“过载”。这个词简单、直接，似乎为事故画上了句号。然而，对于专业的失效分析工程师而言，这往往只是故事的开端。“过载”描述的是断裂发生的最终动作，但它常常掩盖了导致灾难的真正元凶——那些潜藏在材料内部或零件表面的设计与制造缺陷。本文将带您深入断裂现场，学习如何通过解读扭转与弯曲过载断口的宏观“语言”，揪出那些隐藏在“过载”背后的真正罪魁祸首。
当轴类零件承受过大的扭矩时，其断裂方式直接反映了材料的本性与健康状况。从理论上讲，扭转载荷会在零件内部形成复杂的应力场，其中最大切应力与轴线平行，而最大正应力则与轴线呈45°角。这两种应力分别主导着韧性材料和脆性材料的断裂行为。
对于具有良好塑性的材料（如经过适当热处理的40Cr钢），其扭转过载断裂通常由最大切应力导致。断口形态表现为与轴线基本垂直的平直面，表面粗糙，并常常伴有明显的塑性变形痕迹，如同被“拧断”一般。在断口上，我们有时能观察到独特的“漩涡”状或放射状的涂抹痕迹，这是材料在剧烈扭转下剪切滑移的直观体现。

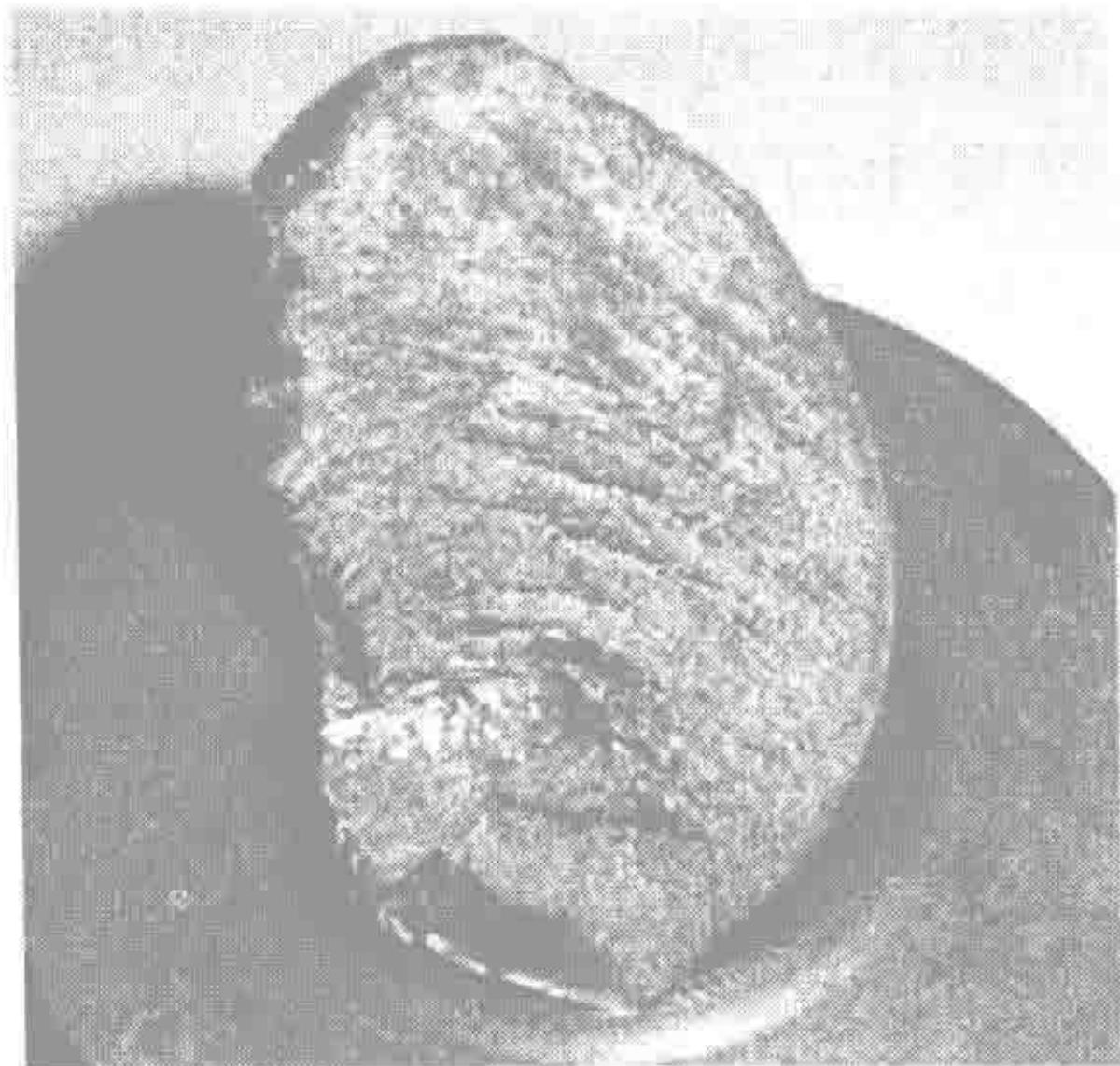

然而，表象之下可能隐藏着更深层的问题。如下图1所示的工程机械传动轴，其断口虽然呈现韧性过载特征，但失效却异常迅速（台架试验不足100次）。深入分析揭示，由于感应淬火工艺失误，轴的台阶过渡处未能被有效硬化，成为了整个零件的“软肋”。这里的失效分析结论不能简单地归结为“扭转过载”，而应是“因热处理工艺缺陷导致的局部强度不足，在设计载荷下引发的扭转过载断裂”。
图1 韧性扭转过载断口：断面与轴向垂直，但根源在于热处理缺陷。
与韧性材料相反，脆性材料（或经过表面硬化处理的零件）对正应力更为敏感。因此，其扭转断裂通常沿着与轴线呈45°角的最大正应力面发生，形成一个经典的螺旋状断口，就像我们扭断一支粉笔一样。
图2展示了一个压路机扭力轴的脆性扭转断口。该轴经过表面硬化处理，表层硬度高达58HRC，而心部保持在35HRC。问题恰恰出在硬化层与心部的过渡区域，尤其是在轴的台阶根部。这个几何上的应力集中区，叠加了硬化层本身的高脆性，构成了一个极易萌生裂纹的“定时炸弹”。在强大的扭矩作用下，裂纹一旦在此处形成，便会迅速沿45°螺旋面扩展，导致瞬时断裂。值得注意的是，这类断口有时会发现微小的疲劳裂纹源，但这并不意味着它是疲劳破坏。这些微裂纹只是加速了过载断裂的进程，真正的祸根是设计或工艺在零件上预设的脆性断裂敏感区。
图2 脆性扭转过载断口：经典的45°螺旋面，断裂始于应力集中的硬化层根部。
弯曲载荷在零件中同时产生拉应力和压应力，断裂总是从承受拉应力的一侧开始。弯曲过载断口的宏观特征与拉伸断口相似，但其断面上留下的“花样”为我们提供了追溯裂纹源头的宝贵线索。
在许多弯曲过载断口上，可以观察到从一个点或一个区域发散出的放射状线条或“人字纹”。这些花样的尖端或汇聚点，精确地指向了裂纹的萌生位置——即断裂的“原点”。通过定位这个原点，我们往往能发现导致失效的直接物证。

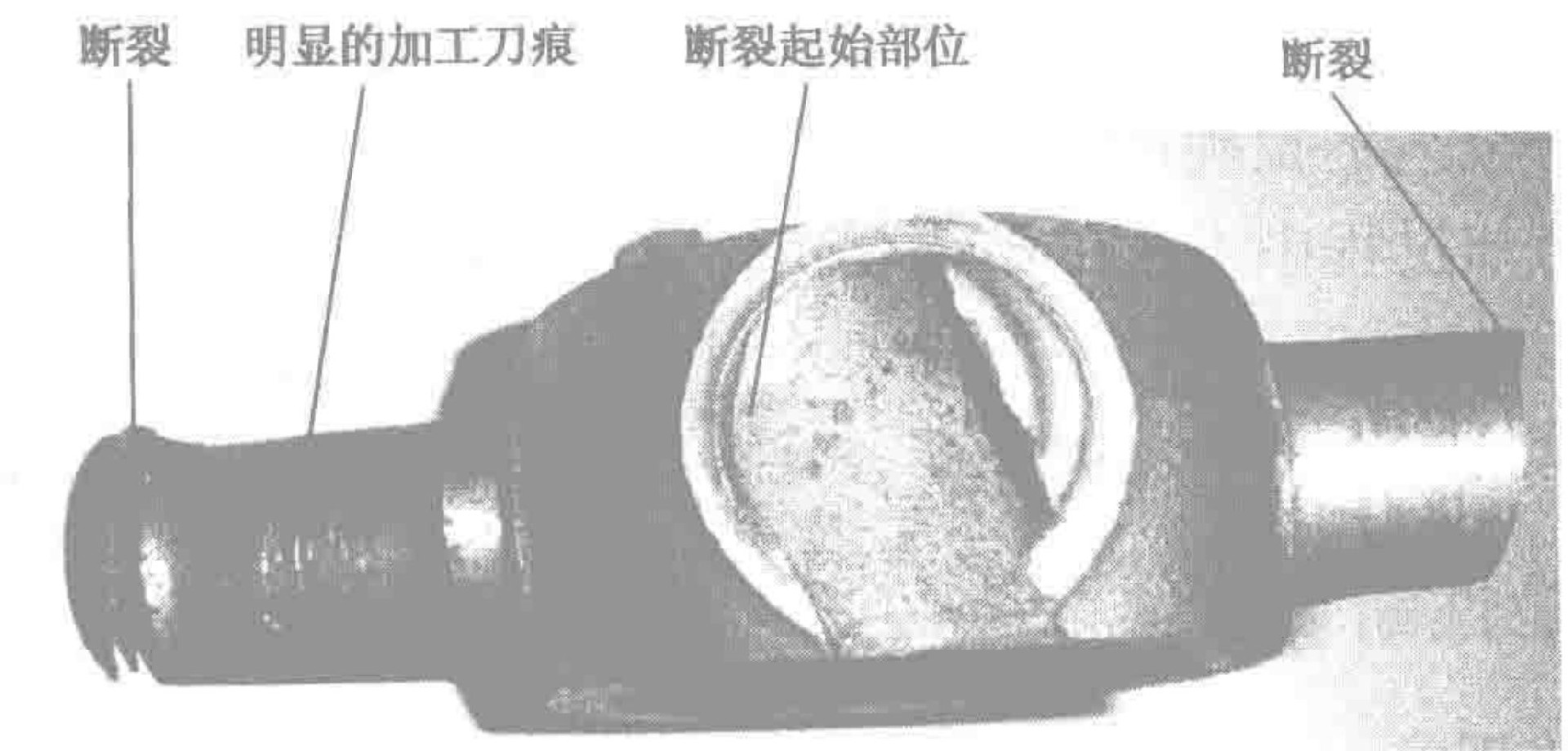

图3所示的十字轴便是一个典型案例。其断裂模式为弯曲过载，断口上清晰可见的放射状花样，将我们的视线引向了十字轴的根部。仔细观察该区域，可以发现明显的加工刀痕。这些在制造过程中留下的微小沟槽，成为了致命的应力集中源，极大地削弱了零件的承载能力。在弯曲力作用下，裂纹从刀痕处萌发，并最终导致整个零件的断裂。
图3 弯曲过载断口：断口上的放射状花样精确指向了根部的加工刀痕缺陷。
通过以上案例，我们可以看到，无论是热处理不当、应力集中设计不合理，还是微不足道的加工刀痕，这些制造和设计环节的瑕疵，才是导致零件在“过载”下提前夭折的根本原因。将断裂简单归咎于“过载”，无异于放弃了从失败中学习、改进产品质量的宝贵机会。
一个合格的失效分析，绝不止步于判断断裂是韧性还是脆性，是扭转还是弯曲。它的核心价值在于像侦探一样，通过对断口形貌、微观组织、材料成分和服役工况的系统性分析，层层深入，最终构建出一条完整的失效逻辑链。当我们跳出单一的材料或工艺视角，从整个系统的应力传递路径来审视这些断裂，根源才清晰地浮现。这种全局性的诊断思维，正是专业失效分析服务的核心价值所在——它提供的不是一份简单的测试数据，而是一个能够指导产品迭代的根本性答案。
