不止是SiO₂：深入理解硅质原料的晶型转变与体积效应

对于所有硅质耐火材料的从业者来说，化学式 SiO₂ 是再熟悉不过的起点。然而，真正决定材料性能与命运的，并非这个简单的分子式，而是其在热作用下上演的复杂“变形记”——晶型转变。任何一块硅砖从原料到成品，再到其在高温窑炉中的长期服役，其成败都与 SiO₂ 的晶型转变及其伴随的体积效应紧密相连。

我们面临一个有趣的技术悖论：自然界中最丰富的硅质原料是稳定的β-石英，但在高性能硅砖成品中，我们最不希望看到的就是它。相反，我们追求的是在自然界中相对稀有的鳞石英和方石英。这背后的热力学与动力学逻辑是什么？这正是控制硅砖制造工艺与使用性能的核心。

SiO₂的同质多象家族

SiO₂ 存在多种同质多象变体，即化学成分相同，但晶体结构各异。在常压环境下，我们主要关注以下几种对耐火材料至关重要的变体：

• 石英 (Quartz)：分为低温的β-石英和高温的α-石英。
• 鳞石英 (Tridymite)：结构更复杂，分为低温的γ-鳞石英、中温的β-鳞石英和高温的α-鳞石英。
• 方石英 (Cristobalite)：分为低温的β-方石英和高温的α-方石英。
• 石英玻璃 (Silica Glass)：一种非晶态的过冷液体，结构无序。

除石英玻璃外，其余均为结晶质。这些晶相的稳定存在区间与温度、压力密切相关，如下图所示。

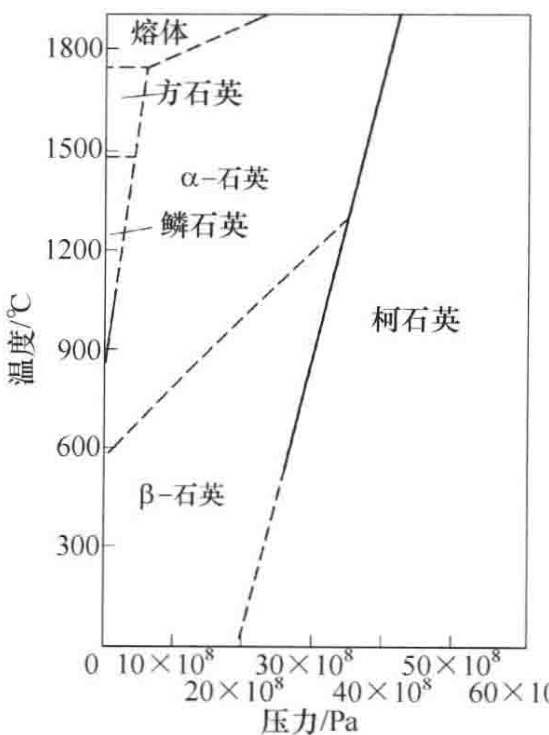

图1 SiO₂ 同质多象变体生成时的温度与压力关系

关键的转变路径与体积效应

图1为我们提供了热力学上的“导航图”，而真正让工程师头疼的，是转变过程中的动力学问题——体积变化。SiO₂ 的晶型转变并非一蹴而就，其路径和伴随的体积效应如下图所示。

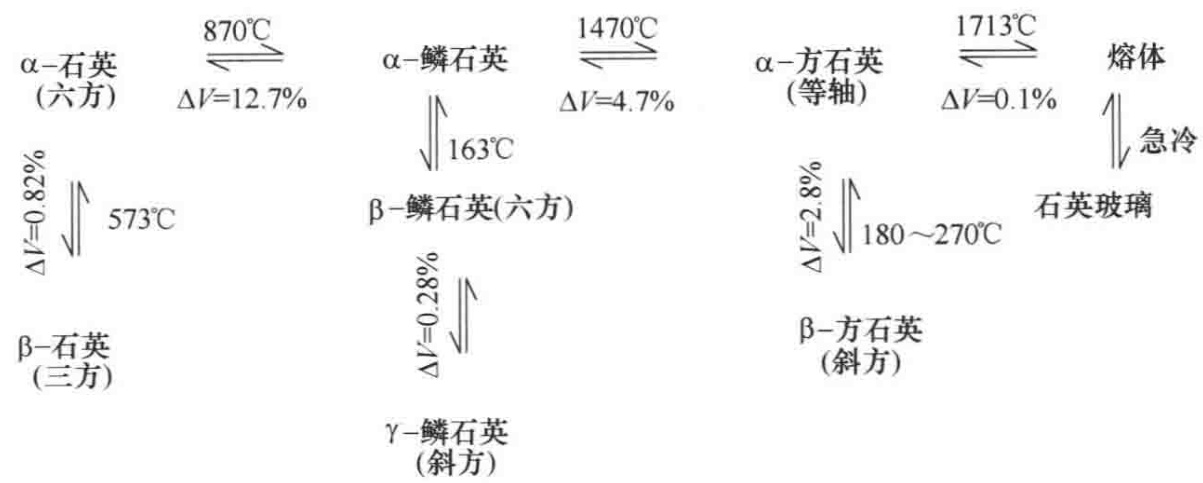

图2 SiO₂ 的晶型转变及体积变化示意

这里的符号约定通常是：当一个矿物存在多种变体时，α、β、γ 分别代表其高温、中温、低温形态。从图2可以清晰地看到，不同晶型之间的转变伴随着显著的体积膨胀，尤其是在石英向方石英和鳞石英转变时。

这种转变是不可逆且缓慢的，一旦在硅砖烧成过程中未能充分完成，残留的石英将在使用温度下（例如，焦炉、玻璃熔窑）继续发生转变，其巨大的体积膨胀将直接导致制品疏松、开裂，甚至结构性损毁。因此，在硅砖的生产中，核心工艺目标之一就是通过精确控制烧成制度，尽可能地将原料石英转化为鳞石英和方石英。成品中鳞石英（通常以γ-鳞石英形式存在）是理想的主要物相，其次是方石英，而残留石英的含量则是一个关键的质量控制指标，必须越少越好。

要精确评估烧成工艺的效果，判断成品中残留石英、鳞石英和方石英的相对含量，离不开精密的物相分析手段。如果您在实际生产中也面临硅砖开裂或性能不稳的挑战，其根源很可能就出在晶型转变的控制上。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，硅砖的宏观性能，不过是其内部SiO₂微观晶相结构的直接映射。精准的物相控制，就是通往高性能耐火材料的必经之路。
