橄榄岩选材的“隐形杀手”：如何通过蛇纹石化程度评估原料优劣

在镁质耐火材料的领域，由富镁橄榄石构成的橄榄岩，是生产M₂S砖等产品的优质基石。然而，并非所有橄榄岩都能直接投入生产线。一个决定其适用性的关键变量，往往隐藏在岩石的微观世界中——那就是蛇纹石化程度。这一地质蚀变过程，直接决定了原料是能直接使用，还是必须经过成本高昂的预煅烧处理。

那么，在品控和研发实践中，我们如何精准识别并量化橄榄岩的蛇纹石化程度？这并非仅凭肉眼观察就能完成，而是需要一套结合化学、矿物学和热分析的多维度诊断体系。

蛇纹石化的三大核心诊断指标

经验表明，蛇纹石化的程度可以通过三个相互关联的指标来综合判断：

1. 化学分析中的灼减量（Loss on Ignition, LOI）：这是最直接、最核心的量化指标。蛇纹石是含结晶水的硅酸盐矿物，其在高温下会分解脱水，导致质量损失。因此，灼减量的大小直接反映了蛇凶石的含量。
2. 矿物组成分析：通过偏光显微镜或XRD等手段，直接鉴定并量化岩石中蛇纹石（如叶状蛇纹石、纤维状蛇纹石）与原生橄榄石的相对比例。
3. 差热分析（DTA）：在加热过程中，蛇纹石的脱水分解会产生一个显著的吸热效应，在差热曲线上形成一个特征性的“吸热谷”。

案例剖析：从数据看本质

我们以湖北某地的橄榄岩样品为例，深入剖析这些指标之间的内在联系。下表展示了从同一矿区不同深度（岩心）及地表采集的五组样品（G1-G5）的理化性能数据。

表1 湖北某地橄榄岩化学成分及物理性质

表2 湖北某地橄榄岩矿物组成 (%)

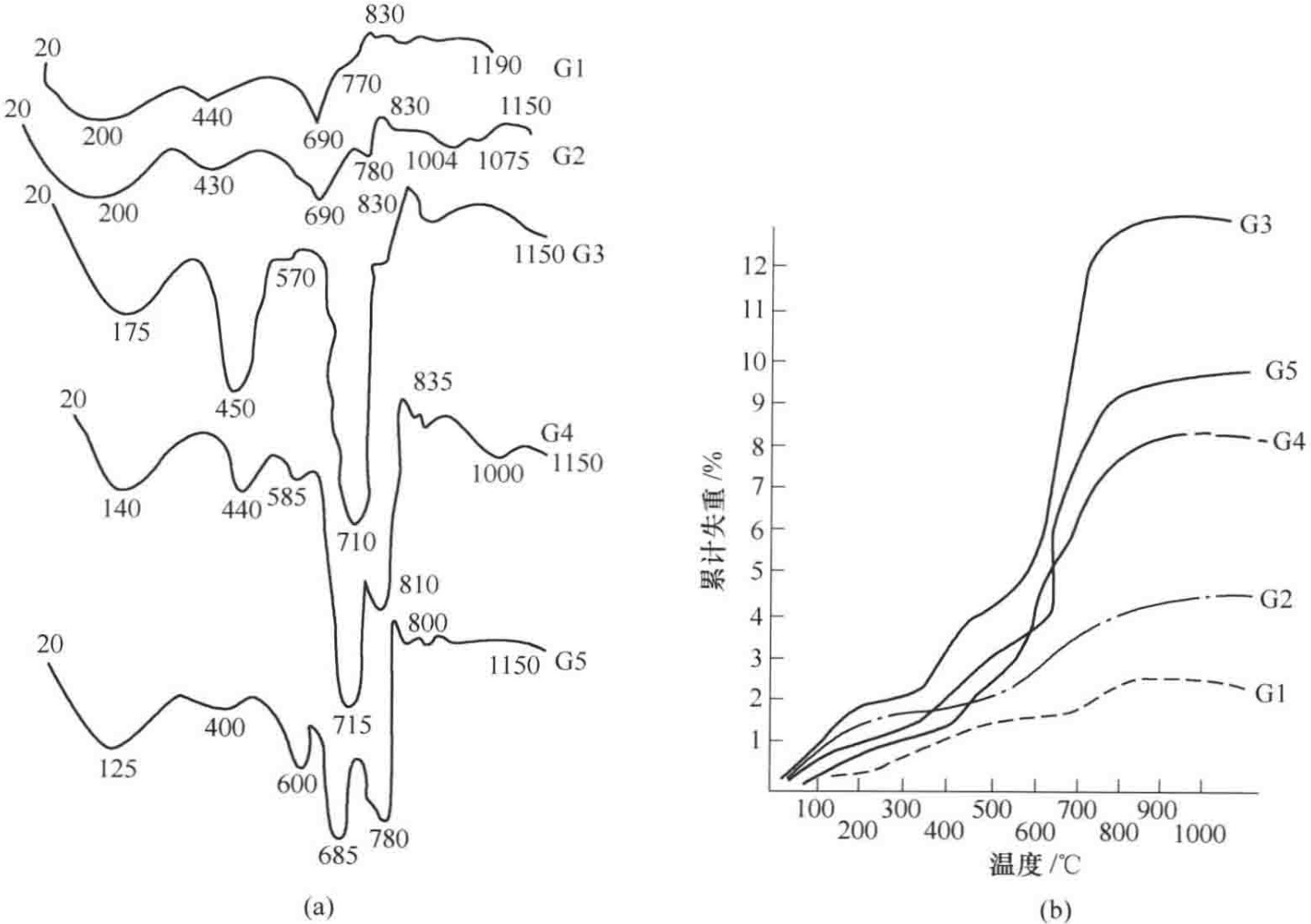

图1 橄榄岩差热失重曲线 (a)差热曲线；(b)失重曲线

数据揭示的规律非常清晰：

• G1和G2样品：灼减量均低于3%，矿物组成以原生橄榄石为主（含量≥80%），蛇纹石含量极低或少量。其物理性质表现优异，体积密度和真比重高，气孔率和吸水率低，耐火度更是超过1770°C。
• G3、G4和G5样品：灼减量急剧升高，均在9%以上。与之对应，其矿物组成发生逆转，蛇纹石成为主要矿物相（含量≥50%，甚至高达75%以上）。物理性质随之劣化，体积密度和真比重显著下降，耐火度也跌至1650°C以下。
• 热分析印证：如图1所示，G3、G4、G5这类高灼减量样品，在差热曲线上均在700-800°C区间出现了深刻的吸热谷，同时失重曲线斜率陡增，这正是蛇纹石脱水分解的铁证。而对于G1、G2这类样品，其热曲线上几乎观察不到明显的吸热效应。

要精确解读灼减量、矿物组成与热分析图谱之间的复杂关系，需要专业的分析能力和丰富的实践经验。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料成分与热分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

灼减量：决定生产工艺的“分水岭”

大量的生产实践已经形成了一个明确的行业共识：灼减量是评判橄榄岩是否需要预煅烧的黄金指标，其背后是蛇纹石含量的直接反映。

• 灼减量 < 5%：这类橄榄岩属于弱蛇纹石化或极弱蛇纹石化。它们可以直接用于制砖，无需预处理。这不仅简化了工艺流程，也大大节约了能源和生产成本。
• 灼减量 > 5%：这表明岩石经历了强烈的蛇纹石化。高含量的蛇纹石在烧制过程中会因大量脱水而产生巨大的体积收缩，导致砖坯开裂、变形，严重影响产品质量。因此，这类原料必须先经过预煅烧，使其完成脱水和相变，稳定后再用于后续生产。

基于此，我们可以建立一个实用的橄榄岩原料分级与使用指南：

表3 橄榄岩蛇纹石化程度、关键指标与使用建议

不可忽视的杂质影响

除了蛇纹石化，原料中的CaO和Al₂O₃等杂质是另一个致命的性能“杀手”。它们在高温下会与体系中的MgO和SiO₂反应，生成一系列低熔点矿物，如钙镁橄榄石、透辉石(CaO·MgO·2SiO₂)、钙长石(CaO·Al₂O₃·2SiO₂)和堇青石(2MgO·2Al₂O₃·5SiO₂)。这些低熔相作为强熔剂，会严重降低制品的耐火度和荷重软化温度。

因此，对优质橄榄岩原料的化学成分有严格要求：

• Al₂O₃ < 2% ~ 3%
• CaO < 1.5% ~ 2.0%
• FeO + Fe₂O₃ < 12% ~ 15% (优质品要求 < 6%)

下表列举了我国部分产地橄榄岩的性能实例，可以直观看到不同产地原料在化学纯度和蛇纹石化程度（以灼减量体现）上的巨大差异。

表4 中国部分产地橄榄岩性能实例

综上，对橄榄岩原料的评估绝不能停留在表面。通过灼减量、矿物相分析和差热分析的“三位一体”检测，结合对关键杂质的严格控制，才能真正筛选出能够稳定生产高性能耐火材料的优质原料，从源头上保障最终产品的质量。
