电熔 vs. 烧结：高端钙砂制备工艺的深度解析与性能分野

在特种冶金与尖端耐火材料领域，氧化钙（CaO），通常被称为钙砂，扮演着一个不可或缺的角色。然而，并非所有钙砂都能胜任严苛的高温环境。其应用成败的关键，直接取决于其纯度、致密性以及至关重要的抗水化能力。这就引出了一个核心的工艺路线问题：我们如何制备出能够满足极端工况要求的高性能钙砂？

目前，工业界主要有两条技术路径：传统的烧结法和更为先进的电熔法。

传统路径：烧结工艺

烧结钙砂的制备，始于石灰岩。原料经过煅烧得到消石灰泥浆，再通过压滤脱水形成泥饼。这一步主要是为了初步提纯和成型。

随后的工艺分为两步煅烧：

1. 轻烧： 在约900°C的温度下进行，目的是生成具有一定活性的轻烧氧化钙。
2. 高温烧结： 将轻烧料经过粉碎成型后，在远高于轻烧温度的环境下（通常在1700°C，或在1400°C以上长时间恒温）进行煅烧。目标是使颗粒完全“烧结”，即颗粒间充分结合，消除内部孔隙，实现致密化。

通过这条路径生产的烧结钙砂，其真密度可以达到约3.34 g/cm³。其中的CaO晶相，在矿物学上被称为“方钙石”。这种方法与制备烧结镁砂或镁钙砂的逻辑相似，是一种成熟且成本相对可控的工艺。但其局限性也同样明显：烧结过程难以达到完全致密，残留的微观孔隙和杂质界面，往往成为材料抗水化性能的薄弱环节。

性能飞跃：电熔工艺

当应用场景转向高温合金冶炼、军工部件浇注等对材料纯净度要求极高的领域时，烧结法的性能瓶颈便凸显出来。此时，电熔法成为了必然选择。

电熔工艺，顾名思义，是利用电弧产生的高温（可达2000°C以上）将原料直接熔化，使其变为液相。在随后的冷却结晶过程中，主晶相方钙石（CaO）得以充分发育，形成粗大、完整的晶体。那么，这种工艺路径在微观结构上究竟带来了何种差异？

• 极致的纯度与致密性： 高温熔融过程本身就是一个强力的提纯手段，大部分杂质在此过程中被挥发或偏析分离。冷却后形成的铸锭结构致密，几乎没有开口气孔，从物理上隔绝了水分子侵入的通道。
• 优异的抗水化性： CaO与水反应生成Ca(OH)₂，伴随体积膨胀，是导致材料失效的根本原因。电熔钙砂因其晶体发育完整、表面能低、结构致密，极大地延缓了水化反应的动力学进程。
• 对钢水的“零污染”： 在作为浇注料使用时，电熔钙砂的低杂质特性确保了不会向高温合金钢水中引入Si、Al等有害元素，保障了最终产品的洁净度与性能。

本质上，电熔法是用更高的能耗成本，换取了材料性能的极致飞跃，尤其是在纯度和抗水化性这两个决定其应用天花板的关键维度上。

化学成分：衡量品质的硬指标

无论是哪种工艺，最终产品的化学成分都是评判其质量的核心标准。下表展示了一款典型的高品质电熔钙砂的技术指标。

表1 郑州威尔电熔氧化钙（钙砂）化学成分

对这份数据的解读，远不止看主含量CaO是否达标。MgO、SiO₂、Al₂O₃等杂质氧化物的含量，直接决定了材料在高温下的服役行为。这些杂质会在方钙石晶界形成低熔点的玻璃相，显著降低材料的耐火度和高温强度。因此，将这些杂质含量控制在极低的水平（如Fe₂O₃≤0.06%），是电熔钙砂高端价值的直接体现。

要精确验证这些PPM级别的杂质含量，并准确评估材料的物相构成与微观结构，对分析检测技术提出了极高要求。这不仅需要先进的分析设备，更依赖于对材料科学和检测方法的深刻理解。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测电熔钙砂化学成分央企背景，可靠准确。欢迎沟通交流，电话19939716636

下图展示了高品质电熔钙砂的实物形态，其致密的块状结构清晰可见。

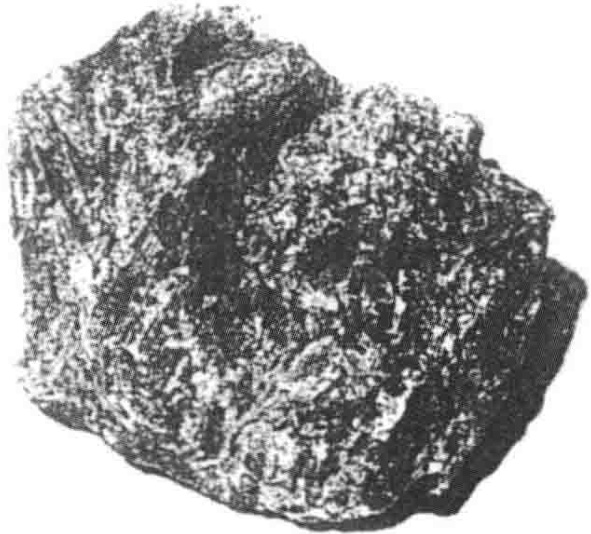

图1 郑州威尔电熔氧化钙实物

最终，工艺路线的选择，本质上是在成本约束与应用端对材料性能极限的苛刻要求之间寻求最佳平衡点。对于追求极致性能和可靠性的用户而言，电熔钙砂无疑是当前技术框架下的最优解。
