解码合成镁质白云石砂：从矿物组成到微观结构的深度剖析

在高性能耐火材料领域，合成镁质白云石砂的性能表现，根源在于其内部精密的微观结构。要真正驾驭这种材料，就必须深入其亚毫米级的世界，理解其矿物组成与分布的内在逻辑。

其核心骨架由两大主晶相构成：方镁石（MgO）和方钙石（CaO），两者合计占据了材料90%以上的体量。此外，还散布着一些次要矿物，如硅酸三钙（C₃S）以及铁铝酸钙固溶体（C₂F + C₄AF），它们虽含量不高，却对最终的烧结性能和服役行为扮演着不可忽视的调节角色。

主晶相的形态与空间构筑

方镁石（MgO）是整个结构的基石。随着煅烧温度的攀升，其晶体形态会经历一个从细小粒状、圆粒状向粗大多角形转变的过程。更关键的是，高温促进了方镁石晶粒的生长和彼此间的直接结合，形成了连续的网络状基底。在显微镜下，经浸蚀处理的样品清晰地揭示了这一结构特征（见图1），其中方镁石含量可达70%至80%，构成了材料的“钢筋骨架”。

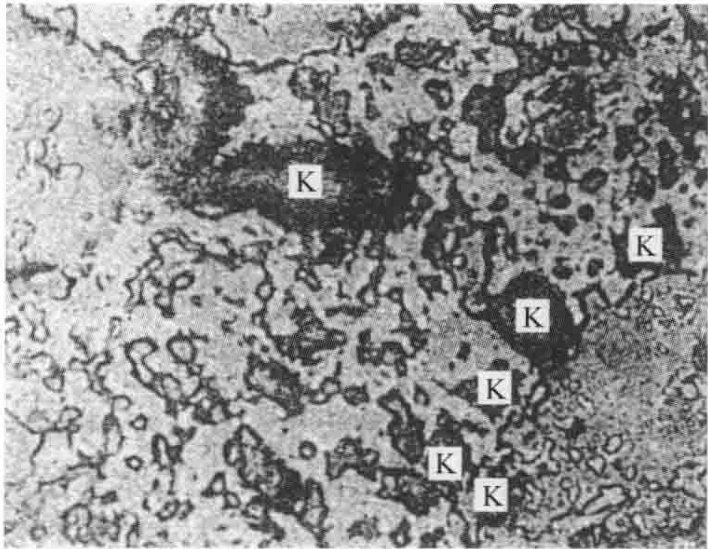

图1 合成镁质白云石砂显微结构（反光，340×）。白色为主体网络状的方镁石，左上角为较大的方钙石颗粒，右下角为硅酸三钙聚集体，K代表气孔。

与方镁石形成鲜明对比的是方钙石（CaO）。它以不规则的粒状形态，均匀地填充在方镁石晶粒构成的网络间隙中。可以理解为，细小的方钙石晶体被更为粗大的方镁石晶粒所包围，形成一种“岛状”分布。

次要矿物相的分布与影响

硅酸三钙（C₃S）多以不规则的团簇状聚集出现，其周边往往伴随着较多的气孔，这暗示了其在形成过程中的物相反应特点。而C₂F + C₄AF相在反光显微镜下因其高反射率而呈现为白色中间相，它在烧成温度下以液相形式存在。这种液相均匀地、孤立地分布在主晶相之间，并未连成片状。适量的液相有助于烧结致密，但过量或分布不当则可能损害材料的高温性能。同时，孤立的气孔也常见于方镁石的晶界处。

获取并准确判读这样一张包含多种物相、反映真实烧结状态的显微结构图谱，对样品制备技术、设备参数优化及工程师经验都有极高要求。这正是专业检测实验室的核心价值所在，能够为材料研发与品控提供可靠的数据支撑。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料显微结构分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

温度——调控晶粒生长的决定性杠杆

煅烧温度是塑造镁质白云石砂微观结构最直接、最有效的工具。实验数据明确表明，方镁石的晶粒尺寸与煅烧温度正相关。一个值得关注的现象是，在高温下，方镁石的晶体生长发育速率要显著快于方钙石。

下表汇总了一系列不同烧结制度下的晶粒度变化实例，清晰地揭示了这一规律。

表1 MgO、CaO在不同烧结制度下的结晶粒度变化

从数据中可以看出，通过调整烧结温度、保温时间乃至窑炉类型，可以对MgO和CaO的晶粒尺寸进行相当宽泛的调控。尤其在倒焰窑1570°C的工艺下，方镁石晶粒尺寸出现了3~140μm的极大范围，这反映了在特定工艺条件下晶粒异常长大的可能性。

归根结底，显微结构是决定材料性能的内因。方镁石的晶粒尺寸、直接结合程度、方钙石的分布形态以及次要矿物相和气孔的特征，这些微观层面的参数共同决定了合成镁质白云石砂的密度、强度、抗侵蚀性等宏观性能。洞悉并掌控这些内在关联，是优化生产工艺、提升产品质量的根本路径。
