不止是CaMg(CO₃)₂：解构白云石化学成分如何决定耐材性能

对于耐火材料领域的工程师和研发人员来说，白云石 CaMg(CO₃)₂ 的分子式只是故事的开端。理论上，纯净的白云石由约 30.4% 的 CaO 和 21.9% 的 MgO 构成。然而，在实际应用中，决定其最终性能、尤其是炉衬寿命的，并非是这些理想数值，而是那些在开采、运输和加工过程中不可避免引入的“不速之客”——杂质。

白云岩矿床常常与滑石、菱镁矿、石灰岩等共生，并夹杂着石英碎屑、黄铁矿。开采过程中混入的黏土等物质，带来了 SiO₂、Al₂O₃ 和 Fe₂O₃ 等易熔成分。这些看似微量的杂质，却在高温下扮演着“性能杀手”的角色。

核心组分 CaO 与 MgO 的双重奏

在探讨杂质之前，我们必须先理解两大主角 CaO 和 MgO 的作用。在炼钢环境中，它们各有所长：

• CaO（氧化钙）：在吸收钢液中的非金属夹杂物（尤其是对 SiO₂ 的稳定性）方面，表现优于 MgO。
• MgO（氧化镁）：在抵抗 Fe₂O₃（FeO）侵蚀方面，其稳定性则强于 CaO。

同时，MgO 的含量对白云石砂的抗水化性、抗渣性、耐火度及高温强度有着至关重要的影响。但这并非一个简单的线性关系。

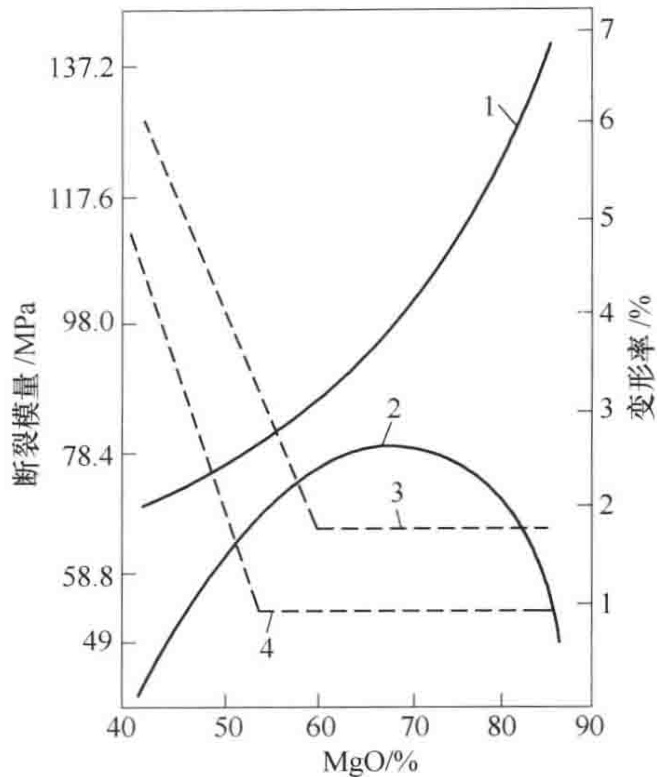

图1：氧化镁含量与白云石砂高温强度的关系（试验温度1260°C）

观察图1可以发现一个有趣的现象。在1600°C下烧成的白云石砖，当 MgO 含量达到70%时，其高温抗折强度达到峰值。但若继续提高 MgO 含量，强度反而会因为烧结不良而下降。然而，当烧成温度提升至1800°C，情况则完全不同：MgO 含量越高，材料的高温强度越大。这揭示了 MgO 含量与烧结工艺之间复杂的协同关系，单纯追求高 MgO 含量而忽略烧结条件，可能适得其反。

如何科学看待 MgO 含量？相图给出的答案

那么，在原料选择中，是否应该无止境地追求高 MgO 含量？苏良赫教授基于 CaO-MgO-SiO₂ 三元相图（图2）的研究给出了更深层次的解答。

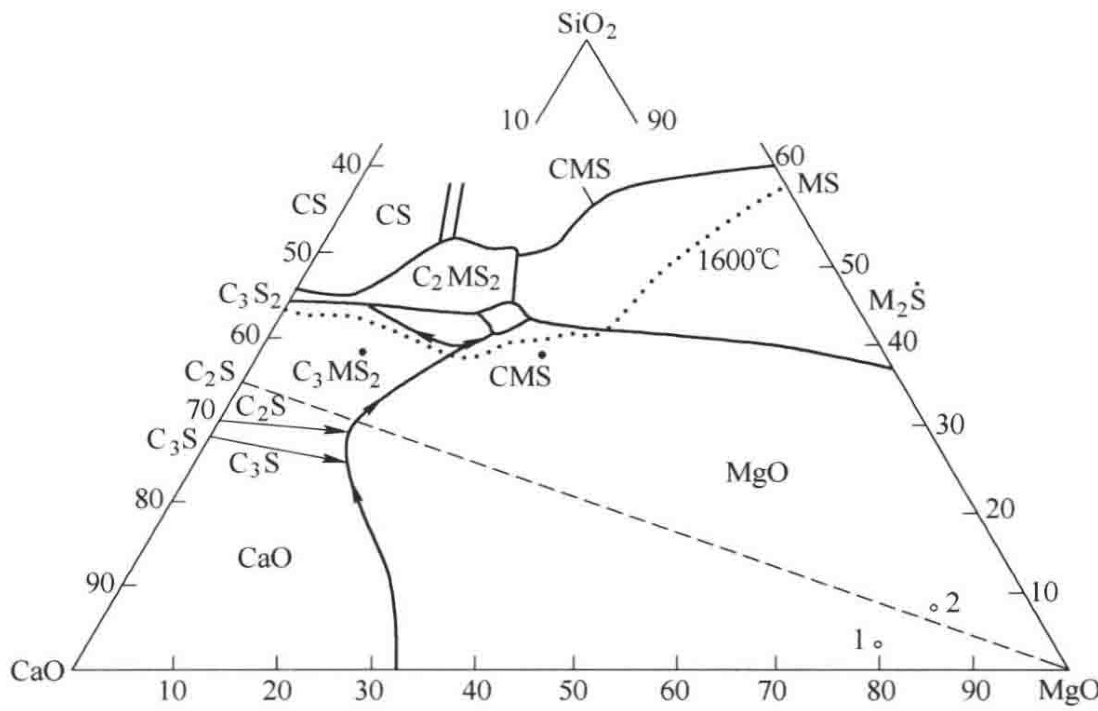

图2：CaO-MgO-SiO₂ 三元系相图

相图中的 Alkemade 线（连接 C₂S 和 MgO 成分点的线）是一个关键的判断依据。

• 如果原料的成分点落在这条线之下，那么过分追求高 MgO 含量并无实际意义，因为它们最终的耐火度表现不会有显著差异。
• 反之，如果成分点落在这条线之上，那么提高 MgO 含量则对提升材料性能极为有利。

这一理论为原料的配比和选择提供了科学的指导，避免了盲目的成分优化。

杂质：性能劣化的始作俑者

如果说 CaO 和 MgO 是性能的基石，那么杂质就是侵蚀这块基石的蚁穴。研究数据明确显示，转炉用白云石耐火材料的损耗速度与杂质含量正相关，与 MgO 含量负相关。

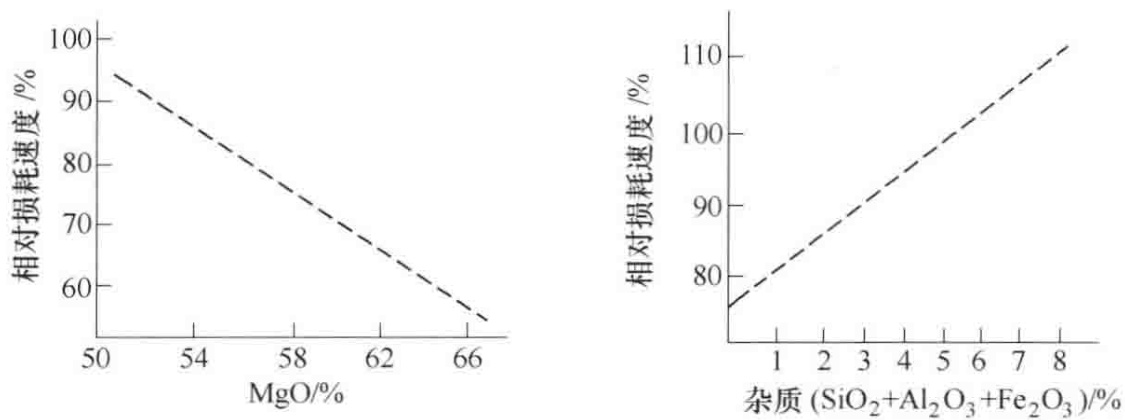

图3：原料中杂质与炉衬相对损耗速度的关系

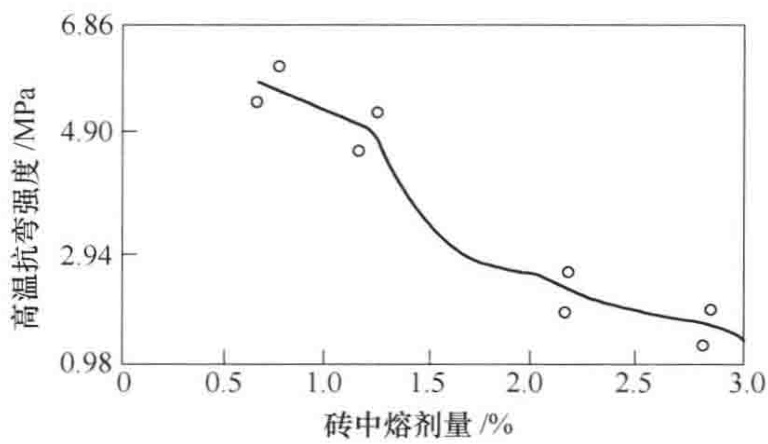

图4：熔剂含量对白云石砖高温强度的影响

杂质的存在，尤其是在高温下形成的低熔点液相，会严重削弱材料的高温性能，直接导致炉衬寿命的缩短。一个触目惊心的实验结论是：当原料中杂质总量从1%增加到1.5%时，其高温抗折强度会锐减一半。

这意味着，对原料杂质含量的控制必须上升到战略高度。从运输、贮存过程中的防污染，到采用选矿、水洗等提纯手段，每一步都至关重要。精确掌握原料中各类杂质的含量，是进行质量控制和性能预测的第一步。

要精准评估原料的优劣，并预测其在高温环境下的行为，离不开对化学成分的精确分析。这不仅包括主量元素，更关键的是对影响性能的杂质元素的准确定量。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料成分检测，央企背景，可靠准确。欢迎沟通交流，电话19939716636

我国白云石资源概览与成分特征

我国白云石资源丰富，品质优良。下表汇总了国内部分产地白云石的化学成分与物理性能数据，可以直观地看到不同矿源的差异。

表1：我国部分产地白云石理化性质与原料性能

从数据中可以看出，我国多数白云石原料纯度较高，CaO含量普遍大于30%，MgO含量大于19%，杂质含量相对较低。然而，不同产地间仍存在显著差异，例如乌龙泉的白云石以高纯度、难烧结著称，而邢台大河的原料则因Fe₂O₃含量稍高而较易烧结。

类质同象：白云石成分的微观变化

在更微观的层面，白云石的化学成分也并非一成不变。白云石亚族（白云石-铁白云石-锰白云石）是一个三元完全类质同象系列，化学通式为 Ca(Mg,Fe,Mn)[CO₃]₂。这意味着 Mg²⁺、Fe²⁺、Mn²⁺ 之间可以相互替换，形成固溶体。Mg-Fe 和 Fe-Mn 之间可以完全替换，而 Mg-Mn 间的替换则是有限的。

表2：白云石族矿物的化学分析示例 (%)

这种元素替换现象解释了为何不同产地、甚至同一矿床不同位置的白云石，其化学成分和性能会存在差异。例如，产于铜矿中的白云石可能含有较高的 FeO。这些微量元素的替换，同样会对材料的烧结特性和最终使用性能产生影响。

总而言之，一块高性能的白云石耐火材料，其背后是对化学成分的深刻理解和精细控制。从宏观的 CaO/MgO 比例，到微观的杂质含量与元素替换，每一个百分点、甚至更低数量级的变化，都可能在严酷的高温工况下被放大，最终决定成败。因此，对原料进行全面、精准的化学成分检测，是通往高品质耐火材料之路不可或缺的一环。
