从DTA曲线看本质：菱镁矿、白云石与方解石的热稳定性差异探源

在耐火材料、陶瓷及化工领域，方解石、菱镁矿和白云石是再常见不过的碳酸盐原料。它们化学成分看似接近，但在热处理过程中的表现却截然不同。差热分析（DTA）作为一种经典的热分析技术，为我们揭示了这些材料在受热时内部发生的深刻变化。那么，同样是碳酸盐矿物，为何它们的热分解行为会呈现出如此大的差异？这背后隐藏着怎样的微观结构与化学键的博弈？

DTA曲线下的分解密码

差热分析通过测量样品与参比物在程序控温下的温度差，来表征材料的物理或化学变化。吸热或放热效应会在DTA曲线上形成特征峰，为我们解读材料的热行为提供了直接证据。

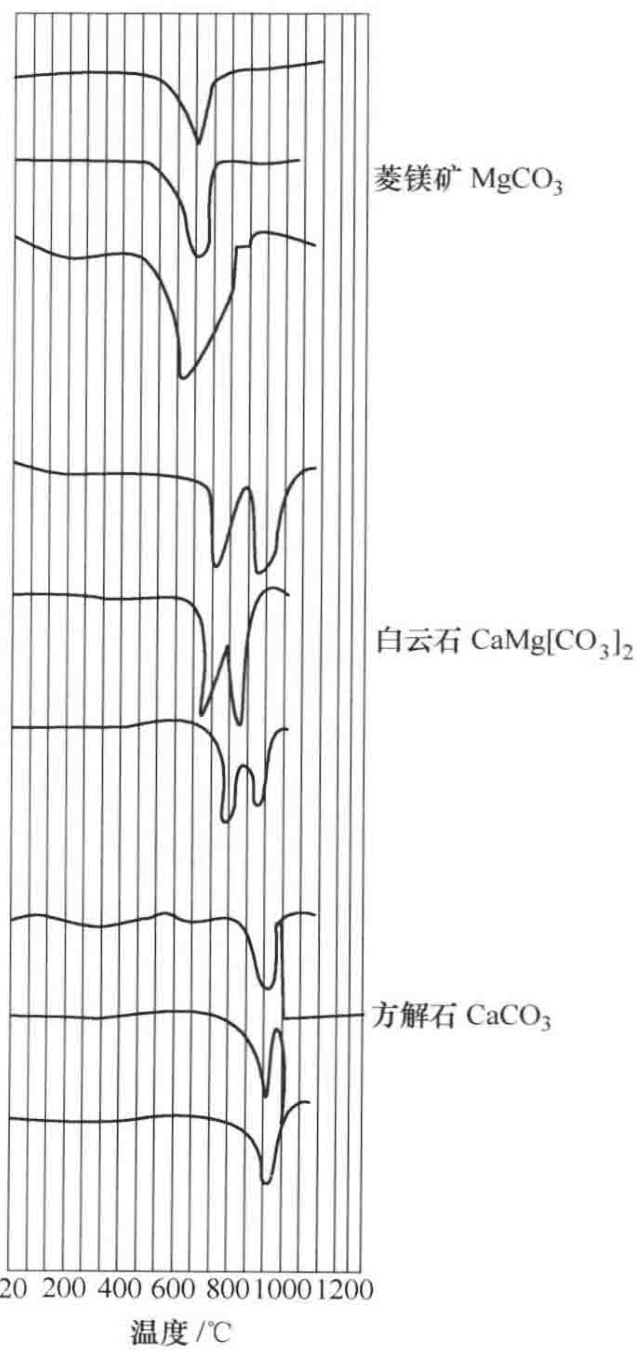

图1 菱镁矿、白云石、方解石的差热分析曲线

观察图1中的DTA曲线，可以清晰地看到三种矿物的热分解路径：

• 方解石 (CaCO₃)：其行为最为“专一”，在高达970°C左右才出现一个尖锐的吸热峰，对应其分解为CaO和CO₂的过程。这表明其结构相当稳定。

• 菱镁矿 (MgCO₃)：相比之下，菱镁矿的热稳定性要逊色不少。它从约600°C就开始出现吸热效应，并在700±10°C达到分解高峰。这一现象的根源在于离子尺寸的差异。Mg²⁺ (离子半径0.078 nm) 远小于Ca²⁺ (0.106 nm)，导致Mg²⁺对O^2-的极化作用（或称作用力）远强于Ca²⁺。这种强作用力削弱了碳酸根内部C-O键的结合强度，使得MgCO₃在相对较低的温度下即可分解析出CO₂。归根结底，是镁离子更强的“控制欲”破坏了碳酸根的内部稳定，使其在热场中更早“缴械投降”。

• 白云石 (CaMg[CO₃]₂)：作为一种复盐矿物，白云石的分解过程则呈现出独特的两步式特征。曲线上清晰可见两个吸热峰，分别位于约740°C和940°C。这并非简单的物理混合，而是其晶体结构决定的分解路径：

  1. 第一步分解 (约740°C): 白云石晶格中的MgCO₃组分首先分解，形成方解石和氧化镁的混合物。 nCaMg[CO<sub>3</sub>]<sub>2</sub> → (n-1)MgO + MgCO<sub>3</sub>·nCaCO<sub>3</sub> + (n-1)CO<sub>2</sub>↑
  2. 第二步分解 (约940°C): 剩余的方解石组分在更高的温度下分解。 MgCO<sub>3</sub>·nCaCO<sub>3</sub> → MgO + nCaO + (n+1)CO<sub>2</sub>↑

  这个两步分解过程揭示了白云石中Mg-O-C和Ca-O-C化学环境的差异，使其热行为介于菱镁矿和方解石之间，并带有自身鲜明的特征。

真实世界中的复杂性：影响菱镁矿分解温度的变量

理论上的纯物质分析是基础，但在实际生产中，原料的纯度与共生杂质是品控人员必须面对的核心挑战。对于菱镁矿而言，其分解温度并非一个恒定值，而是受到多种因素的显著影响。

1. MgO含量的主导作用 原料的品位，即MgO的含量，直接关系到其热稳定性。通常，MgO含量越高的菱镁矿，其晶体结构越完整，分解温度也相应更高。例如，当MgO含量超过90%时，分解温度可达725°C以上。我国辽宁大石桥地区的高品质晶质菱镁矿，其分解温度区间就在710~740°C。

2. 共生矿物与杂质的催化/抑制效应 原料中存在的其他成分，尤其是碳质等还原性物质，会显著降低菱镁矿的分解温度。含有碳质的菱镁矿外观常呈深灰色，其分解温度往往低于720°C。以山东莱州的晶质菱镁矿为例，它在640°C便开始分解，730°C达到分解速率峰值，到750°C时已基本分解完毕。这种差异凸显了对原料进行精细化学成分与物相分析的必要性。

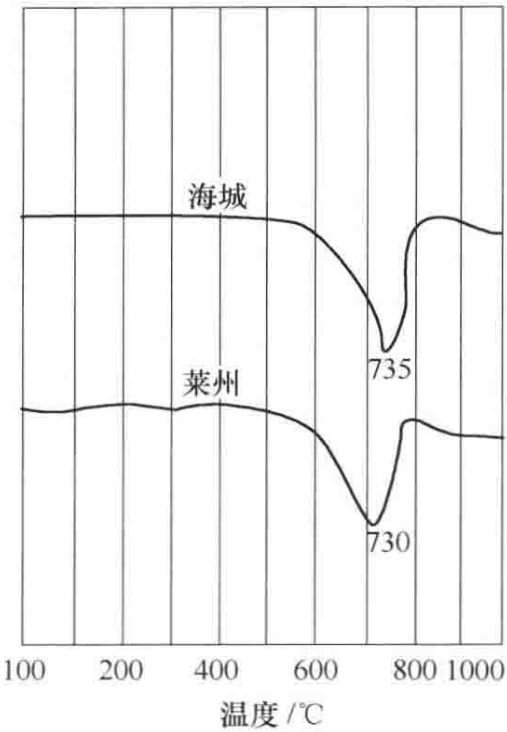

图2 我国海城和莱州浮选镁精矿差热分析曲线

表1 我国海城和莱州用作差热分析的镁精矿化学成分 (%)

对比图2和表1的数据，我们可以看到，尽管海城镁精矿的MgO含量略高，但莱州矿样中更高的CaO和Fe₂O₃等杂质含量，可能共同作用影响了其热分解行为的起始温度和峰形。要精确判断原料在实际窑炉中的表现，仅仅依赖单一的分解温度数据是远远不够的，必须结合全面的化学成分分析和热分析曲线进行综合评估。

因此，要获得一张信噪比高、结果可靠的图谱，并对其进行精准解读，对样品来源、前处理、设备参数配置和分析经验都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物原料差热分析，央企背景，可靠准确。欢迎沟通交流，电话19939716636
