揭秘菱镁矿煅烧的“幽灵”：母盐假象如何影响氧化镁烧结性能

在耐火材料与特种陶瓷领域，工程师们常常面临一个棘手的难题：同样是高纯菱镁矿，为何在相同的煅烧工艺下，得到的氧化镁（方镁石）在烧结致密化程度上表现出天壤之别？这背后，往往潜藏着一个名为“母盐假象”的微观结构“幽灵”。

“金玉其外”：母盐假象的本质

所谓母盐假象，在矿物学中并非罕见。它描述的是一种矿物在化学成分与内部晶体结构彻底改变后，却依然保留了其前驱物（母盐）宏观外形的现象。一个经典的例子是褐铁矿（Fe₂O₃·nH₂O）保留了黄铁矿（FeS）的立方体晶形，尽管其内部早已从结晶质的硫化物转变为胶状的含水氧化物。

在菱镁矿热分解过程中，这一现象同样上演。当菱镁矿（MgCO₃）受热分解生成方镁石（MgO）时，新生成的方镁石微晶并不会立即散开重组，而是倾向于在原位聚集，形成一个保留了母体菱镁矿菱面体轮廓的微晶集合体。我们称之为“方镁石聚晶假象”。

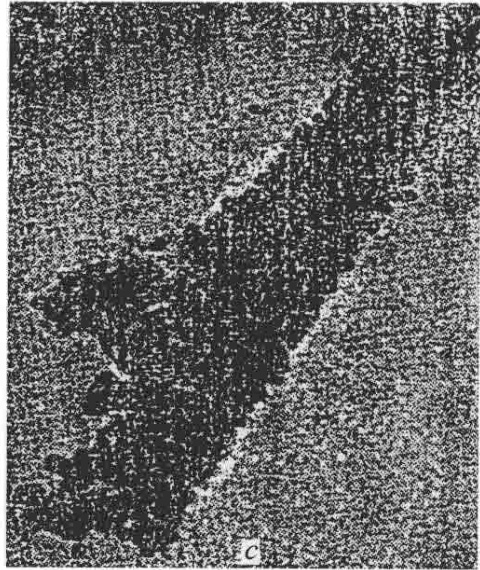

图1 方镁石聚晶假象示意图

这个过程伴随着显著的体积收缩，导致在假象颗粒内部，方镁石微晶之间产生了无数微小的空隙。这些空隙，正是后续一系列烧结问题的根源。

温度阶梯下的假象演变

母盐假象的稳定性和演变与温度密切相关。上世纪80年代对山东莱州与辽宁海城两地菱镁矿的研究，为我们揭示了这一过程的动态变化：

• 1000°C：在此温度下，热分解已经完成，假象颗粒内部的方镁石晶粒开始显著长大。
• 1100°C：尽管内部晶粒在成长，但它们之间仍是松散的，尚未开始有效的互相结合。
• 1400°C：温度继续升高，假象颗粒的边界才开始出现结合迹象，烧结过程启动。
• 1500°C：即便达到如此高的温度，许多颗粒依然顽固地保持着最初的菱面体外形。

更有意思的是，不同产地的矿石表现迥异。莱州菱镁矿形成的假象结构相对不明显，含量较少，并且随着温度升高消失得更快。而海城菱镁矿则恰恰相反，其假象结构非常稳定，含量多，即便在高温下也难以消除。这种原料层面的差异，直接决定了最终产品的微观结构和宏观性能。

难以致密的症结：假象对烧结的致命影响

母盐假象的存在，是影响氧化镁材料烧结性能的核心障碍。当使用这种残留假象的原料进行压制成型时，其不规则的假象颗粒导致充填性能极差，坯体很难被压实。

在随后的高温烧结阶段，问题变得更加复杂。烧结的驱动力是消除孔隙，实现致密化。对于假象颗粒而言，其内部的微小空隙，会随着方镁石晶粒的长大而逐渐被填充、消除，形成一个相对致密的“内核”。然而，假象颗粒与颗粒之间残留的那些巨大孔隙，却成为烧结致密化后期难以逾越的鸿沟。这些大孔隙的消除极为困难，最终导致材料无法达到理想的致密度，体积密度显著偏低。

可以说，母盐假象的结构稳定性和热稳定性，直接决定了氧化镁的烧结活性。准确评估原料中母盐假象的程度和特性，对于优化工艺、控制产品质量至关重要。如果您在实际工作中也面临类似的原料评价与工艺优化挑战，我们非常乐意与您一同探讨解决方案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测氧化镁显微结构表征央企背景，可靠准确。欢迎沟通交流，电话19939716636

破除假象：通往高致密氧化镁的工艺路径

要获得高性能的致密烧结体，就必须设法破坏或消除母盐假象这种不利的微观结构。工业实践和研究指明了几个关键方向：

1. 提高烧成温度：这是最直接的手段。足够高的温度能提供更强的热力学驱动力，加速晶界迁移和物质扩散，从而打破假象颗粒的束缚，促进颗粒间的有效烧结。

2. 控制物料细度：通过更精细的研磨，可以在物理上直接破坏假象颗粒的完整结构。更细的粉料也意味着更大的比表面积和更高的烧结活性，有利于在更低温度下实现致密化。

3. 引入微量添加剂：在原料中加入特定的微量添加剂，可以有效提高物料的整体活性。这些添加剂可能通过形成低熔点液相、产生晶格缺陷等机制，显著加速烧结进程，从而绕过或破坏母盐假象带来的障碍。

最终，对母盐假象的深刻理解与有效控制，是从源头矿石到高性能氧化镁产品的必经之路，也是材料工程师实现产品质量突破的关键所在。
