解构斜锆石：深入理解氧化锆（ZrO₂）的常温稳定相

氧化锆（ZrO₂）在材料科学领域，如同一位善变的表演者，其晶体结构会随着温度的变化而呈现出不同的“面孔”——即同质多晶现象。这种结构上的转变，直接决定了材料在宏观应用中的性能表现。虽然高温下它会转变为四方晶系（约1000°C以上）乃至立方晶系（约1900°C以上），但在我们所处的常温世界里，其最稳定、最根本的形态，则是单斜晶系的斜锆石。

单斜晶系的结构指纹

斜锆石的身份认证，首先来自于其精确的晶胞参数。这是一个典型的单斜晶系结构，其晶胞轴长分别为：

• a = 0.5169 nm
• b = 0.5232 nm
• c = 0.5341 nm
• 特征角 β = 99°15′

在这样一个微观的晶格单元中，容纳了4个ZrO₂分子（Z=4）。这些参数共同构成了斜锆石独一无二的结构“指纹”。

从原子排布的视角来看，斜锆石的结构可以理解为锆（Zr）原子与两种不同配位状态的氧（O）原子所形成的原子层，沿着晶体的 [100] 方向交替堆叠而成。这种特殊的堆叠方式导致了锆原子的配位环境相当独特，并非高度对称的结构，而是形成了七配位的构型，如图1（a）所示。这种不寻常的配位是理解其物理和化学性质的关键。

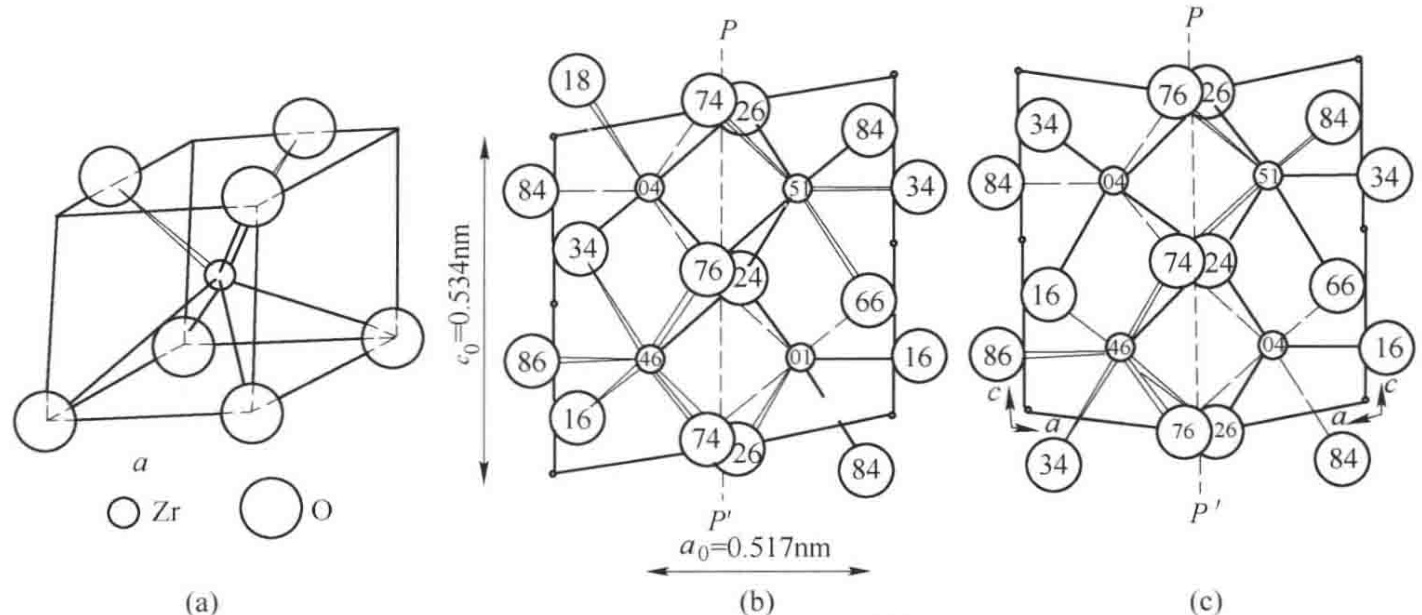

图1 斜锆石晶体结构示意图：（a）锆（Zr）的七配位形式；（b）沿（010）方向的原子投影；（c）常见双晶在（010）方向的投影

要精确控制最终产品中的斜锆石相含量，或是分析材料因相变引起的失效，都离不开精密的物相鉴定。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测材料晶相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

从微观结构到宏观晶癖

原子层面的精巧排布，最终会体现在宏观可见的晶体形态上，即晶癖。天然或合成的斜锆石晶体，其外形轮廓由一系列特定的晶面所限定。

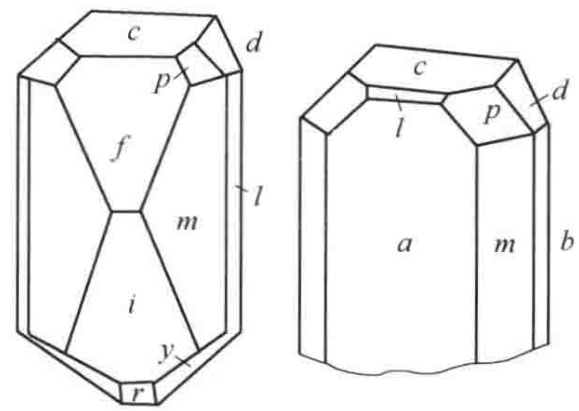

图2 斜锆石的典型宏观晶体形态

其主要的单形（构成晶体外形的基本几何单元）包括：

• 平行双面：如 a{100}, c{001}, t{102}, f{201} 等。
• 斜方柱：如 m{110}, l{120}, d{011}, p{111} 等。

这些晶面组合在一起，构成了图2中所示的棱角分明的晶体。在实际生产和应用中，无论是耐火材料的显微分析，还是先进陶瓷的质量控制，对这些晶体形态的识别，都是判断材料生长条件、烧结工艺是否得当的重要依据。

归根结底，对斜锆石微观结构的精准把握，正是驾驭氧化锆这种高性能材料，并将其应用推向新高度的基石。
