深入解析：温度如何主导锆英石的“分解-再结合”可逆之旅

在高温耐火材料领域，锆英石（ZrO₂·SiO₂）以其优异的热稳定性和化学惰性而备受青睐。然而，这种稳定性并非绝对。在特定的热工况下，锆英石会展现出一种迷人而复杂的“双重性格”——既能热离解，又能重新结合。理解并驾驭这一由温度主导的可逆过程，是优化生产工艺、确保最终产品性能一致性的关键。

热离解：一场有序的结构瓦解

锆英石的热离解并非一个突发的瞬间过程，而是一个与温度和保温时间紧密相关的动力学行为。

一切始于1540°C，在这个温度点，锆英石晶格开始出现微弱的松动，缓慢地离解。当温度爬升至1650°C并保持2小时，约有10%的锆英石会分解。一旦越过1700°C的门槛，离解速率显著加快，进入一个快速分解阶段。在高达1870°C的极端条件下，离解率可达到惊人的95%。

离解的产物主要是单斜晶相的二氧化锆（m-ZrO₂）和非晶态的二氧化硅（SiO₂）玻璃。不过，部分研究也指出，在高温下，除了常见的单斜ZrO₂，还可能生成一定量的高温稳定相——四方晶相二氧化锆（t-ZrO₂）。

这种晶相上的变化直接导致了一个宏观现象：材料的鼓胀。其背后的物理机制源于ZrO₂不同晶相（单斜、四方、立方）之间显著的密度差异。相变引起的体积涨缩，对于窑具、耐火衬里等精密构件的尺寸稳定性而言，是一个必须严肃对待的技术挑战。

再结合：一次逆向的结构重建

有趣的是，锆英石的离解并非一条单行道。当条件适宜时，已经分解的ZrO₂和SiO₂能够重新“握手言和”，发生再结合反应。

实验表明，将完全熔融离解的产物在1450°C下处理3小时，它们便能重新合成为锆英石（ZrO₂·SiO₂）：

ZrO₂ + SiO₂ → ZrO₂·SiO₂ (在1450°C, 3h条件下)

这个再结合过程同样受温度和时间的影响。例如，在1750°C下部分离解（约75%）的锆英石，如果将其置于1500°C的环境下并保温长达一周，离解的组分几乎可以完全实现再结合。

这种看似矛盾的可逆性，在实际生产中意味着什么？它揭示了材料的“热历史”对其最终微观结构和宏观性能的决定性影响。仅仅控制最高烧成温度是不够的，升温速率、保温时间以及降温曲线共同决定了锆英石的最终形态。

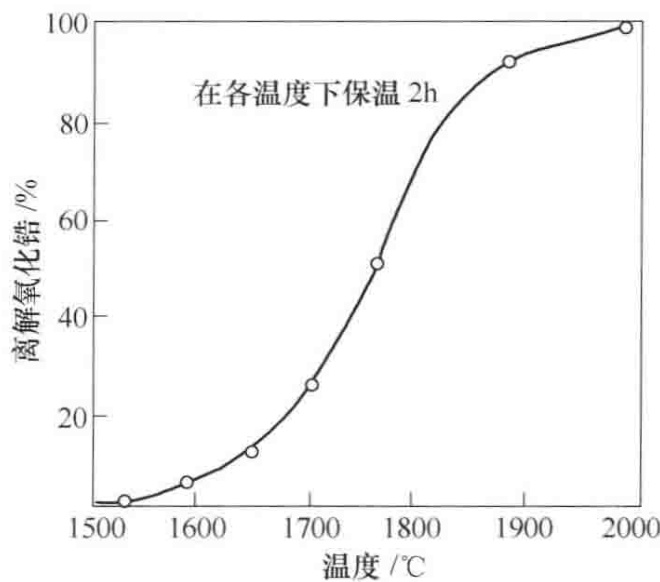

图1 锆英石的热离解程度与温度的依赖关系

精确控制和验证锆英石在不同热处理阶段的离解与再结合程度，对于确保材料性能的稳定性和可靠性至关重要。这需要借助精密的分析手段来实时监控其相组成和微观结构的变化。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料热性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，我们可以看到，锆英石的热行为本质上是一场由温度主导的、在分解与合成之间寻求动态平衡的博弈。对工程师和研发人员而言，真正的挑战不仅在于了解其静态的耐火极限，更在于洞悉并利用其动态的相变规律，从而实现对材料性能的精准调控。
