致密与中空：电熔刚玉在高端耐火材料中的双重角色

在氧化铝基耐火材料的领域，工业氧化铝仅仅是起点。通过电弧炉中的熔炼与后续工艺的精妙调控，同一种原料可以走向性能的两个极端：一是追求极致密实度的致密电熔刚玉，二是创造轻质隔热奇迹的空心球刚玉。这两种形态迥异的材料，其性能与应用分野的背后，是对微观结构与物相组成的深刻理解与精准控制。

致密电熔刚玉：为苛刻工况而生的“重装甲”

致密电熔刚玉，行业内常简称“致密刚玉”，其核心工艺在于将工业氧化铝与特定添加剂在电弧炉中熔融后，通过控制冷却速度使其结晶。这一过程的目标是获得极低的显气孔率和极高的体积密度，通常不低于3.80 g/cm³。其外观呈现灰色或灰白色，是专为高磨损、高腐蚀环境设计的新型高级原料。

其优异性能的基础是高纯度的化学成分和致密的物相结构。一般而言，对于不同粒度，Al₂O₃含量要求达到98.5%以上，甚至超过99.0%。主晶相为α-Al₂O₃，但决定其最终性能的，往往是那些含量不高的次晶相，如石英、含钛矿物（如FeTiO₃, TiC, Ti₄O₇）、含钙矿物（如CaAl₁₂O₁₉, Ca₃[Si₃O₉]）以及微量的玻璃相。

然而，致密刚玉的生产中有一个绕不开的“敌人”——残碳。碳的存在形式多样，包括Al₄C₃、Al₄O₄C、Al₂OC、TiC等。这些碳化物在常温环境下即可与水分发生反应，导致刚玉颗粒结构破坏、粉化，这对于要求长期结构稳定性的耐火制品而言是致命的。因此，将残碳量控制在0.14%以下，是衡量致密刚玉品质的关键指标之一。

国内致密刚玉的生产重镇集中在河南地区。以郑州威尔特材和河南三门峡的产品为例，可以清晰地看到商业化生产的技术水平。

表1：郑州威尔特材致密刚玉理化指标

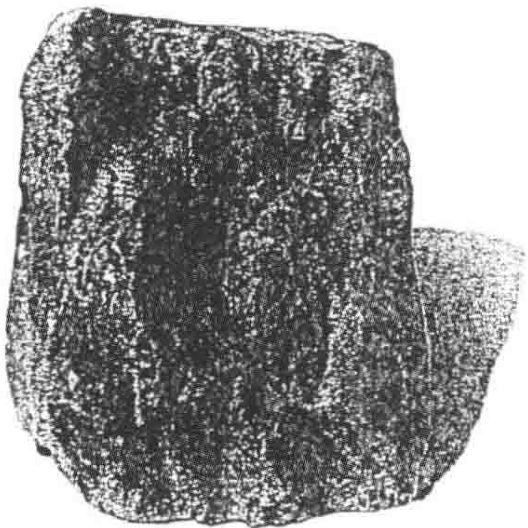

图1：威尔致密刚玉形貌

从数据可以看出，不同厂商的产品在杂质控制和物相构成上存在细微但关键的差异。例如，三门峡地区的产品数据更深入地揭示了其内部的物相组成。

表2：三门峡致密电熔刚玉理化指标

表3：三门峡致密刚玉物相组成 (%)

精确解析这些复杂的物相组成与化学成分，对于原料品控和下游产品开发至关重要。每一种次晶相的存在，都可能在高温下引发不同的物理化学反应，影响最终产品的寿命和可靠性。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

空心球刚玉：轻质化设计带来的隔热革命

与致密刚玉追求“实”的理念相反，空心球刚玉追求的是“空”。它同样以工业氧化铝为原料，在电弧炉中熔融，但在熔液流出时，采用0.5-0.6 GPa（约5-6个标准大气压）的高压空气进行猛烈喷吹。熔融的氧化铝液滴在瞬间被吹成中空球状并凝固，形成一种独特的轻质隔热材料。

表4：空心球刚玉性能

尽管其真密度与致密刚玉相近（均为~3.94 g/cm³），但由于其内部中空结构，其堆积密度极低，使其成为卓越的高级隔热和绝缘材料。

更有趣的是，通过在熔液中引入微量改性剂，可以进一步提升其性能。例如，在熔体中加入0.02%至3%的ZrO₂（氧化锆），制造出的氧化锆增韧空心球刚玉，在用作不锈钢退火炉内衬时，表现出远超普通空心球的性能和寿命。

从致密到中空，电熔刚玉的技术演进清晰地表明，现代高端耐火材料的发展，早已超越了单纯追求化学纯度的阶段。对材料宏观形态和微观结构的精准塑造与控制，才是解锁其在不同应用场景下极限性能的钥匙。
