微晶刚玉：不止是棕刚玉的“快速冷却”版，解密其韧性倍增的微观机理

在刚玉系列磨料中，微晶刚玉与棕刚玉的关系十分微妙。它们几乎共享相同的冶炼原理、原料体系与工艺设备，堪称“同门师兄弟”。然而，在最终的性能表现上，尤其是韧性这一核心指标，两者却展现出显著的差异。那么，同样源于铝矾土，为何冷却路径的细微变化，竟能导致材料性能的天壤之别？

答案藏在熔融刚玉液从液态到固态转变的一瞬间。

冷却速率：重塑刚玉微观世界的决定性力量

棕刚玉的制备，遵循的是一条“慢工出细活”的路径。熔融的刚玉液在熔块炉中自然、缓慢地冷却。这个过程给予了晶体充分的生长空间，最终形成粗大的晶粒。

而微晶刚玉则反其道而行之，它采用的是一种“淬火”式的急冷工艺。熔融的刚玉液被迅速冷却，熔块厚度通常控制在100-200 mm，以确保热量快速散失。这种剧烈的温度变化，极大地提高了熔体的过冷度，导致晶核数量爆发式增长，而单个晶体的长大过程则被严重抑制。

这种工艺上的分野，直接在微观结构上刻下了两种截然不同的印记：

1. 晶粒的微细化：微晶刚玉的晶体尺寸被严格限制在300 μm以下，形成了致密的微晶结构。在材料学中，晶界是阻碍裂纹扩展的有效壁垒。微晶结构意味着单位体积内存在着更多、更弥散的晶界，当材料受到冲击时，裂纹扩展的路径会变得曲折、复杂，需要消耗更多的能量，宏观上便表现为韧性的显著提升。

2. 杂质的“优化”分布：在慢冷过程中，杂质（如SiO₂、TiO₂等）有足够的时间迁移、偏析，最终富集在相对脆弱的晶界区域。而在急冷条件下，这些杂质来不及进行长程扩散，便以胶体或亚稳固溶体的形式被“冻结”在晶粒内部或细小的晶界上。这种弥散分布的第二相，非但没有成为性能的短板，反而起到了类似“钢筋”的钉扎和强化作用，进一步增强了基体的强度和韧性。

因此，微晶刚玉虽然Al₂O₃的纯度可能略低于某些牌号的棕刚玉，但其通过微观结构的精妙调控，实现了性能上的反超。这是一种典型的通过工艺牺牲部分纯度，换取结构优势进而优化力学性能的材料设计思路。

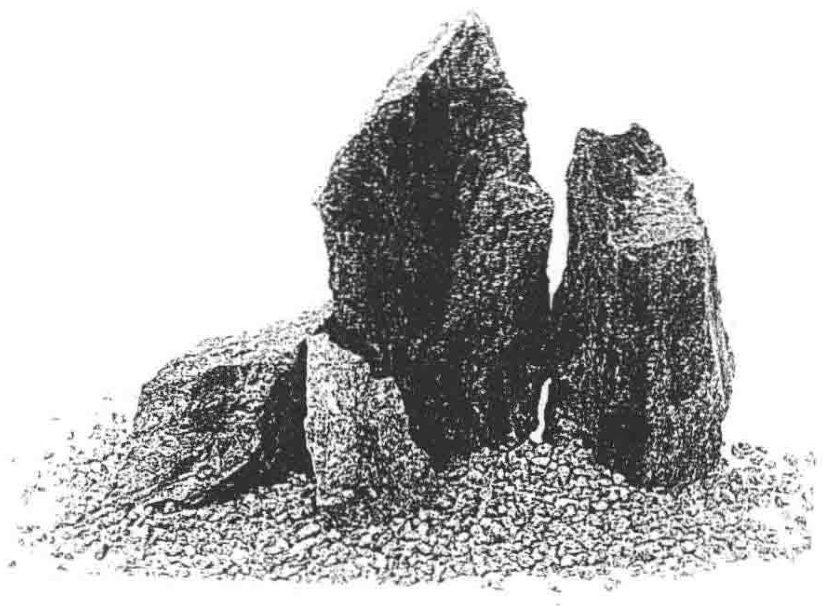

图1 高纯度氧化铝是制备高性能刚玉磨料的关键原料

理化性能的正面交锋

数据是验证理论最直观的语言。下表对比了典型的微晶刚玉与棕刚玉的理化性能指标。

表1 微晶刚玉与棕刚玉理化性能比较

从表中可以清晰地看到：

• 化学成分：微晶刚玉的Al₂O₃含量（95.51%）略低于棕刚玉（96.58%），而作为关键杂质的TiO₂含量（2.73%）则更高。这印证了前述的杂质分布理论。
• 核心性能——韧性：微晶刚玉的韧性值达到63.8%，远高于棕刚玉的56.9%。这超过12%的提升，直接决定了其在重负荷磨削、精密打磨等严苛应用场景中的优越表现。
• 工艺细节：表格的注释揭示了另一个关键信息——微晶刚玉的制备过程中添加了MgO。MgO作为一种有效的晶粒细化剂和烧结助剂，可以进一步抑制晶粒长大，对提升韧性起到了协同作用。

要精确控制最终产品的性能，就需要对原料成分、冷却速率、添加剂等一系列工艺参数进行严格的监控和验证。对最终成品的化学成分、晶相构成、晶粒尺寸分布及力学性能进行系统表征，是确保产品质量稳定、满足高端应用需求的根本。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测磨料理化性能检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

总而言之，微晶刚玉并非简单的棕刚玉“升级版”，而是通过对凝固过程动力学的深刻理解和精准控制，所创造出的一种微观结构优化型材料。它以牺牲微量纯度为代价，换来了力学性能的巨大飞跃，为解决高难度磨削加工问题提供了强有力的工具。
