棕刚玉冶炼核心解密：从化学原理到物相控制

日期：2025-07-17 浏览：16

棕刚玉冶炼核心解密：从化学原理到物相控制

棕刚玉，作为耐火材料与磨料行业的中坚力量，其性能的优劣，根源在于冶炼过程中一场精妙的化学博弈。这场博弈的核心，是在高温熔融状态下，对原料矾土中各种氧化物杂质进行选择性还原，以提纯目标产物——氧化铝（Al₂O₃）。整个过程，本质上是利用碳（C）作为还原剂，与各金属氧化物对氧的亲和力进行一场“拔河比赛”。

铝（Al）对氧的亲和力极强，远超铁（Fe）、硅（Si）、钛（Ti）等常见元素，但略逊于钙（Ca）和镁（Mg）。这一热力学上的差异，为我们通过控制还原剂的用量，优先剔除杂质，最终获得Al₂O₃含量高达94.5%～97%的棕刚玉产品，提供了理论基础。

杂质还原的化学路径

在电弧炉内的高温熔池中，针对不同杂质氧化物的还原反应是分步且相互关联的。

1. 氧化铁（Fe₂O₃）的还原

氧化铁的还原是一个逐步脱氧的过程，从高价态向低价态，最终生成金属铁。

3Fe₂O₃ + C → 2Fe₃O₄ + CO↑
Fe₃O₄ + C → 3FeO + CO↑
FeO + C → Fe + CO↑

在熔融液中，FeO并不会以自由状态稳定存在，而是倾向于形成硅酸亚铁类的化合物。因此，其在熔体中的实际还原过程更为复杂，但最终可简化为：

Fe₂O₃ + 3C → 2Fe + 3CO↑

这个反应的产物——金属铁，为后续硅的还原埋下了伏笔。

2. 氧化硅（SiO₂）的还原

氧化硅的还原路径主要有两条。在理想情况下，它直接被碳还原：

SiO₂ + 2C → Si + 2CO↑

然而，当熔体中Fe的浓度足够高时（即Fe₂O₃已被大量还原），反应会转向另一条更容易的路径，即与铁共同作用，直接生成硅铁合金：

SiO₂ + Fe + 2C → FeSi + 2CO↑

3. 氧化钛（TiO₂）的还原

矾土中的钛通常以TiO₂、Ti₂O₃等多种形式存在。与氧化硅类似，在有铁存在的条件下，钛的还原也倾向于生成铁的合金，而非纯金属或碳化物。

无铁参与： TiO₂ + 3C → TiC + 2CO↑ Ti₂O₃ + 5C → 2TiC + 3CO↑
有铁参与： TiO₂ + 3Fe + 2C → Fe₃Ti + 2CO↑ Ti₂O₃ + 6Fe + 3C → 2Fe₃Ti + 3CO↑

氧化物还原顺序：一场精心编排的“舞蹈”

综合热力学数据和生产实践，矾土中各氧化物的还原遵循一个明确的先后顺序：

FeO > Fe₂O₃ > SiO₂ > TiO₂ > Ti₂O₃ > Al₂O₃ > MgO > CaO

这个序列是棕刚玉生产的工艺灵魂。它告诉我们，只要精确控制碳的加入量，我们就能在Al₂O₃被还原之前，将Fe、Si、Ti等主要杂质氧化物“踢出局”。这些被还原出的金属杂质，与铁一同形成密度较大的硅铁合金，沉降到炉底，从而与上层的刚玉熔液实现分离。

然而，像CaO这类杂质，其氧化物比Al₂O₃更难被还原，它们会残留于熔体中，直接影响刚玉的生成量。如下表所示，CaO含量的增加对α-Al₂O₃的产率有着显著的负面影响。

表1：CaO含量对α-Al₂O₃生成量的影响

CaO/%	0.25	0.5	0.75	1.00	1.25	1.50	1.75	2.00
α-Al₂O₃/%	96.8	95.0	93.2	91.9	90.9	89.9	87.9	86.5

因此，从源头控制原料中CaO的含量，是保证棕刚玉纯度的第一道防线。

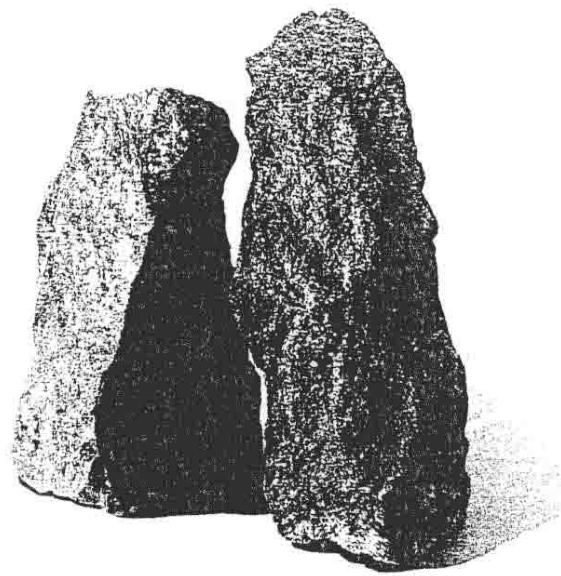

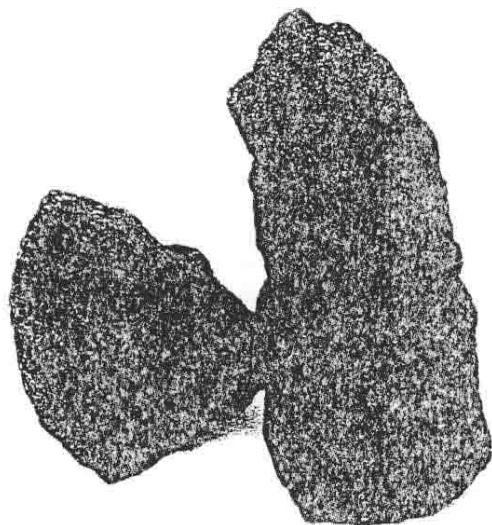

冶炼方法与最终物相组成

目前，棕刚玉的冶炼主要有三种工艺：熔块法（固定炉）、倾倒法和流放法。其中，倾倒法因其连续生产、效率高、机械化程度高的优势，已成为市场主流。不同的冶炼方法，会对最终产品的物相组成产生微妙影响。

表2：电熔棕刚玉物相组成对比（熔块法 vs. 倾倒法）

物相	熔块法/%	倾倒法/%	晶系	熔点/°C	密度/(g/cm³)	显微硬度/(kg/mm²)
刚玉 (Al₂O₃)	94.03	94.56	三方柱状	2050	3.99	2000~2200
玻璃体	1.29	2.36	-	-	-	-
钛矿物¹	1.19	1.81	-	-	-	-
六铝酸钙 (CaO·6Al₂O₃)	2.58	1.09	六方片状	1850±10	3.54 - 3.64	-
硅铁合金	0.91	0.66	-	-	-	-

¹ 钛矿物主要包括金红石(TiO₂)、Ti₂O₃及复杂的钛氧化物，存在于刚玉晶体内部或晶界。

从表中可以看出，倾倒法生产的棕刚玉，其主相（刚玉）含量更高，而像六铝酸钙这类低熔点相的含量则更低。这些物相的精确配比，共同决定了棕刚玉的宏观性能。例如，当熔体中SiO₂/CaO的比例失衡（约2.14时），容易生成钙斜长石（CaO·Al₂O₃·2SiO₂），这是一种熔点仅1550°C、硬度也较低的矿物，它的出现会削弱棕刚玉的整体性能。

精确厘清这些复杂物相的含量与分布，并将其与最终产品性能关联起来，是优化工艺、确保批次稳定性的关键。这不仅需要经验，更依赖于精密的分析手段。如果您在实际工作中也面临类似的棕刚玉物相分析与化学成分检测挑战，我们非常乐意与您一同探讨解决方案。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测棕刚玉物相分析与化学成分检测央企背景，可靠准确。欢迎沟通交流，电话19939716636

质量的标尺：行业标准与企业实践

对于用户而言，评价棕刚玉质量最直观的依据是国家标准。YB/T102—2007标准为耐火材料用电熔刚玉设定了明确的理化指标。

表3：耐火材料用电熔刚玉理化指标 (YB/T102—2007)

化学成分/%	WFA	DFA	SWA	BFA
	>0.1mm / ≤0.1mm	>0.1mm / ≤0.1mm	>0.1mm / ≤0.1mm	>0.1mm / ≤0.1mm
Al₂O₃	≥99.0 / ≥98.5	≥99.0 / ≥98.5	≥97.5 / ≥97.0	≥95.0 / ≥94.5
SiO₂	- / -	≤1.00 / ≤1.00	≤0.80 / ≤1.00	≤1.00 / ≤1.20
Fe₂O₃	≤0.15 / ≤0.30	≤0.15 / ≤0.30	≤0.20 / ≤0.50	≤0.20 / ≤0.50
TiO₂	- / -	- / -	≤1.20 / ≤1.50	≤3.20 / ≤3.50
R₂O¹	≤0.45 / ≤0.50	≤0.10 / ≤0.10	- / -	- / -
T.C²	- / -	<0.08 / <0.08	<0.13 / <0.13	<0.04 / <0.04
体积密度/(g/cm³)	≥3.50	≥3.90	≥3.80	≥3.80
真密度/(g/cm³)	≥3.90	≥3.95	≥3.90	≥3.90
