探秘工业氧化铝的“心脏”：拜耳法工艺的底层逻辑与控制要点

在全球工业氧化铝的生产版图中，尽管存在酸法、碱法等多种技术路径，但一个工艺流程以超过90%的绝对优势占据着主导地位——拜耳法。为何这一诞生于19世纪的技术，至今仍是现代冶金工业不可动摇的基石？答案隐藏在其优雅而高效的化学循环设计之中。

工业生产的核心诉求，从来不只是单纯地实现物质转化，更是对效率、成本与质量的极致追求。对于从铝土矿中提取氧化铝而言，真正的挑战并非“能不能”，而是“好不好”。这里的“好”，具体指向三个关键的工艺目标：

1. 最大化溶出：确保铝土矿中的氧化铝（Al₂O₃）被尽可能充分地溶解到碱性溶液中。
2. 优化苛性比：获得苛性比值（通常指溶液中有效碱与氧化铝的摩尔比）尽可能低的溶出液，以提高碱的循环利用效率。
3. 改善残渣沉降性：产生的工业废渣——赤泥，必须具备优良的沉降性能，以便快速、彻底地与富含氧化铝的溶液分离，为后续工序铺平道路。

这三点，正是评判一套氧化铝生产线是否先进的黄金标准，也是拜耳法工艺控制的核心所在。

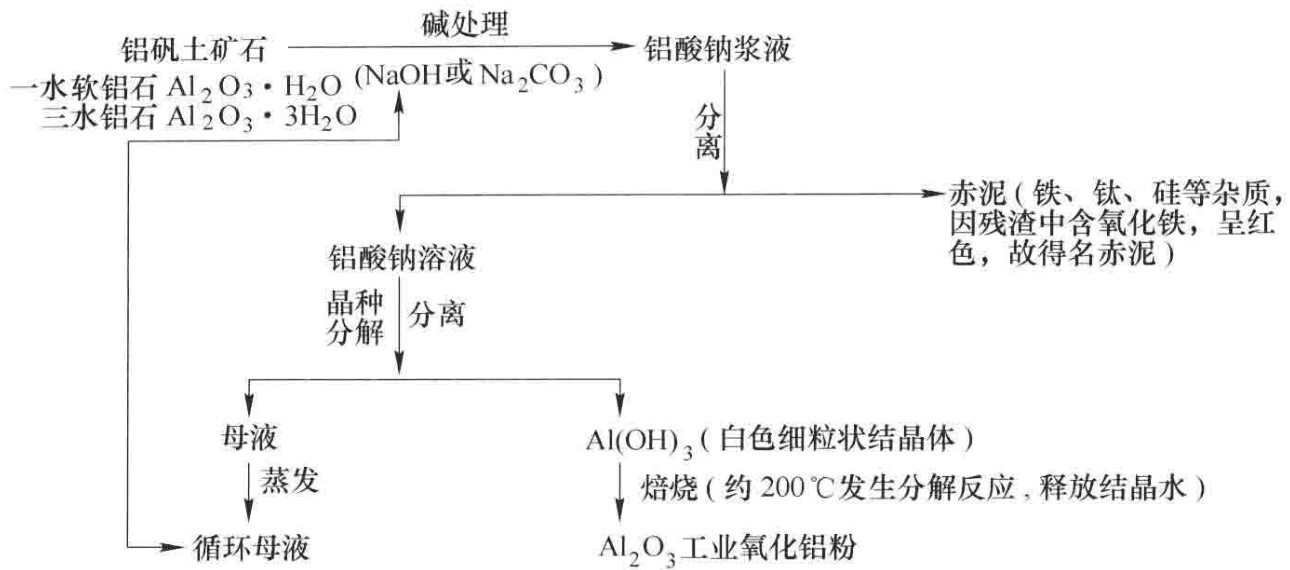

图1 拜耳法生产工业氧化铝基本流程

拜耳法的精髓，在于其巧妙构建了一个以氢氧化铝为核心的自洽循环：它既是最终产品的前驱体，又是启动新一轮反应的“晶种”。整个流程围绕两个交替进行的核心步骤展开：

第一步：晶种分解——从饱和溶液中“种”出产品

卡尔·拜耳当年的关键发现是，当铝酸钠溶液中Na₂O与Al₂O₃的分子比约为1.8时，体系处于一种不稳定的过饱和状态。此时，向溶液中投入氢氧化铝（Al(OH)₃）作为晶种并持续搅拌，溶液中的Al₂O₃就会以Al(OH)₃的形式结晶析出。这个过程会持续进行，直到溶液中的Na₂O/Al₂O₃分子比升高至约6，体系达到新的平衡。这一步，是从“富矿液”中收获目标产物的过程。

第二步：母液溶出——用“贫矿液”溶解新矿石

晶种分解后剩下的溶液，我们称之为“母液”。虽然Al₂O₃浓度降低了，但它依然是强碱性溶液。将这种母液加热，它便获得了溶解新铝土矿中氧化铝水合物的能力。通过这一步，母液重新“装填”了Al₂O₃，再次变为可供分解的“富矿液”，从而完成一个完整的化学循环。

通过这两个过程的周而复始，便能连续不断地处理铝土矿，获得高纯度的氢氧化铝（Al(OH)₃）产品。

最终，得到的氢氧化铝经过约200°C的焙烧，脱去结构中的结晶水，便转化为我们所需要的工业氧化铝粉末。然而，对于研发和品控工程师来说，对中间产物——氢氧化铝的质量把控至关重要。其关键技术指标直接决定了最终氧化铝产品的性能与应用领域：

• 主成分含量: Al₂O₃含量需不低于63.5%，这是产品纯度的基础保证。
• 杂质控制: 对杂质的控制极为严苛，例如SiO₂含量必须低于0.03%，Fe₂O₃低于0.05%，而Na₂O则要控制在0.45%以内。任何一项超标都可能导致最终产品在电、热、机械性能上的致命缺陷。
• 物理特性: 对于高白度应用场景，产品白度要求大于92；而对于pH敏感的体系，则要求其中性产品的ΔpH值稳定在6.5至7.5之间。

要精确监控如此细微的成分差异和物理特性，不仅依赖于稳定的工艺控制，更需要高精度的分析检测手段作为支撑。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测工业氧化铝成分检测央企背景，可靠准确。欢迎沟通交流，电话19939716636
