解构刚玉：从原子堆叠到极致硬度的微观之旅

在先进材料的殿堂中，刚玉（α-Al₂O₃）的地位举足轻重。它的莫氏硬度高达9，仅次于金刚石，使其成为顶级磨料和耐磨部件的核心。但这种卓越性能的根源，并非某种神秘元素，而是深藏于其原子尺度的精妙构型之中。那么，Al³⁺和O²⁻离子究竟是如何排布，才构筑出如此坚固的微观堡垒？

刚玉晶体结构的底层逻辑：有序堆叠与选择性填充

刚玉属于三方晶系，其结构骨架由氧离子（O²⁻）搭建。可以想象一下，无数个氧离子层片，以“ABAB…”的序列无限堆叠，形成了所谓的“六方最紧密堆积”（hcp）。这种堆积方式效率极高，将空间利用率最大化，为整个结构的致密性打下了基础。这个氧离子构成的负电荷框架，其堆积方向严格垂直于晶体的三次轴（c轴）。

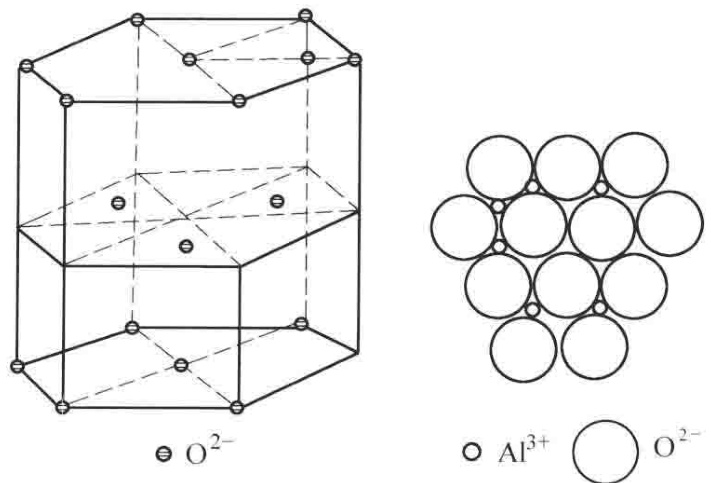

图1 刚玉的晶体结构示意

然而，真正的点睛之笔在于铝离子（Al³⁺）的“入住”方式。在氧离子堆积形成的间隙中，存在着一种被称为“八面体空隙”的位置。Al³⁺离子就选择性地填充在这些空隙里，与周围的6个氧离子形成配位。

这里的关键在于“选择性”。Al³⁺并非填满了所有可用的八面体空隙，而是仅仅占据了其中的2/3。剩下的1/3空隙则以空穴的形式规律地存在。沿c轴方向观察，我们可以看到一个清晰的模式：两层被Al³⁺填充的八面体，紧跟着一层完全未被填充的八面体空隙，如此循环往复（如图1）。这种看似微小的1/3空穴，对刚玉的宏观性能究竟意味着什么？它打破了完美的对称性，却也造就了刚玉独特的电学和光学性质。

从微观结构到宏观形态与性能

这种原子级别的精密设计，直接决定了刚玉材料的宏观表现。

首先，极度致密的离子堆积和微小的质点间距，赋予了晶格极高的稳定性。离子键与共价键混合的键型，进一步强化了粒子间的束缚力，使得结构异常牢固，难以被外力破坏。这正是刚玉拥有超高硬度和优异耐磨性的根本原因。

其次，内部的晶体结构也决定了其外在形态。在适宜的生长条件下，刚玉倾向于形成发育完好的晶体，常见的形态包括桶状、短柱状，偶尔也可见板片状。其集合体则常呈现为致密的粒状或块状。这些宏观形貌，不过是其内部三方晶系对称性在外部世界的直接投射。

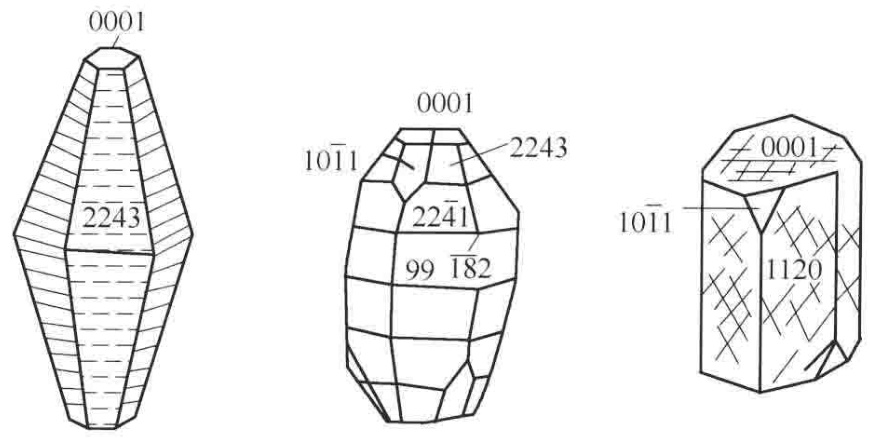

图2 天然刚玉的晶体形态

有趣的是，刚玉虽然坚硬，却也性脆。它没有真正意义上的“解理”（即沿特定晶面可轻松劈开），因为破坏其强化学键需要巨大能量。但是，它存在沿菱面体{1010}和底面{0001}的“裂开”现象。这可以理解为结构中的相对薄弱环节，当应力足够大时，裂纹会倾向于沿着这些特定的晶面扩展。

对这些晶体结构、宏观形貌及微观缺陷的精确表征，是评估刚玉原料品级、优化烧结工艺和预测最终产品性能的核心。这需要借助X射线衍射（XRD）、扫描电镜（SEM）等多种分析手段进行综合判断。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测刚玉物相与微观形貌分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

归根结底，刚玉的卓越性能，源自其原子尺度上近乎完美的有序与内在缺陷的微妙平衡。理解这一点，不仅是对材料科学知识的深化，更是指导我们在磨料、陶瓷、电子基板等领域更高效、更精准地应用这一非凡材料的基石。
