深度解析：碱金属与碱土金属氧化物对莫来石稳定性的致命影响

莫来石（3Al₂O₃·2SiO₂），作为高性能耐火材料与先进陶瓷的核心物相，其优异的高温性能广受认可。然而，在看似坚不可摧的结构背后，却隐藏着一个致命的弱点——对碱性杂质的敏感性。在特定条件下，微量的碱性氧化物就足以触发其晶体结构的瓦解，导致材料性能的灾难性下降。

那么，这些碱性氧化物究竟是如何从微观层面瓦解莫来石坚固的晶体结构的？

核心机制：离子半径引发的晶格畸变

问题的根源在于一个看似简单的物理参数：离子半径。研究表明，0.07 nm是决定外来离子能否与莫来石晶格“和平共处”的关键阈值。

• 当离子半径 < 0.07 nm时：这些较小的离子可以顺利进入莫来石晶格中固有的空位，形成固溶体，对整体结构影响不大。
• 当离子半径 > 0.07 nm时：这些尺寸过大的离子，若强行挤入晶格，会产生巨大的晶格应力，导致晶格膨胀和畸变。这种内部应力的累积，最终会促使莫来石分解。

不幸的是，元素周期表中常见的碱金属（IA族）和部分碱土金属（IIA族）的离子，其半径均超过了这一临界值。例如：

• Li⁺: 0.078 nm
• Na⁺: 0.098 nm
• K⁺: 0.133 nm
• Mg²⁺: 0.078 nm
• Ca²⁺: 0.106 nm

简言之，任何半径过大的离子，对于莫来石晶格而言，都无异于一个“不速之客”，其结果必然是晶格的膨胀乃至崩解。

碱金属氧化物（R₂O）：侵蚀性最强的分解诱因

在众多杂质中，以Na₂O和K₂O为代表的碱金属氧化物对莫来石的破坏作用尤为显著。在高温下，莫来石会与这些碱质发生反应，分解为刚玉（Al₂O₃）和低熔点的玻璃相。以Na₂O为例，这一分解过程在1200~1300°C的温度区间即会发生。

实验数据提供了更有力的证明：

• 在一项针对β-莫来石（2Al₂O₃·SiO₂）的研究中，加入4%的Na₂O，在1400°C下瞬时加热，体系中刚玉的生成量已达到47%；若在此温度下保温10小时，莫来石则会100%完全分解为刚玉。
• 对于高铝砖产品，R₂O含量的影响同样立竿见影。在Al₂O₃含量相近（约80.35%）的两款高铝砖中，R₂O含量高的样品（1.41%），其莫来石含量仅为4.22%，物相以刚玉和玻璃相为主；而R₂O含量低的样品，则保留了大量的莫来石相，玻璃相含量也更少。

即便是Li₂O，尽管在某些陶瓷体系中被用作助熔剂，但对莫来石而言同样是强分解剂。仅需0.5% ~ 2.0%的Li₂O，在1500°C时便可使莫来石完全分解。这再次印证了碱金属氧化物对莫来石稳定性的巨大威胁。

碱土金属氧化物（RO）：不容忽视的另一威胁

MgO、CaO等碱土金属氧化物同样遵循离子半径规则，对莫来石的稳定性构成威胁。下表汇总了不同含量RO在特定条件下的影响。

表1 RO对莫来石分解的影响

从表中数据可以看出，无论是MgO还是CaO，随着其含量的增加，莫来石的分解程度显著加剧，最终都导向完全分解。这些复杂的物相转变和含量变化，需要精确的分析手段才能准确定量。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

影响对比与工艺控制启示

综合来看，不同碱性氧化物对莫来石的破坏能力存在差异。

• R₂O vs. RO：碱金属氧化物（R₂O）的破坏性普遍强于碱土金属氧化物（RO）。
• Na₂O vs. K₂O：在R₂O内部，Na₂O对莫来石的形成抑制和高温分解作用又强于K₂O。

下图直观展示了Na₂CO₃（高温下分解为Na₂O）添加量对莫来石生成量的影响。

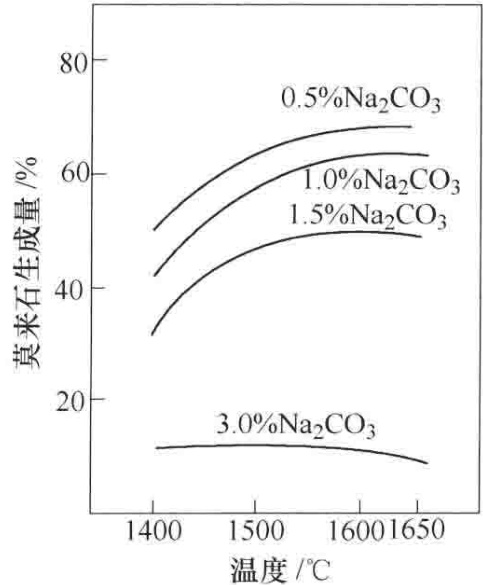

图1 Na₂CO₃对莫来石生成的影响

随着Na₂CO₃含量从0.5%增加到3.0%，莫来石的含量急剧下降，当添加量超过3.0%时，莫来石几乎消耗殆尽，仅剩10%左右。

这一切都指向一个明确的结论：由于莫来石独特的缺席结构和对大半径离子的敏感性，无论是在合成高纯莫来石原料，还是在生产和使用莫来石质耐火材料时，都必须对原料中的R₂O和RO含量进行极其严格的控制。在应用端，则要尽一切可能避免材料与碱性粉尘、熔体或气氛直接接触。

有趣的是，在某些特定应用场景，例如要求高热震稳定性的低铝莫来石窑具（如M45牌号）中，为了消除或减少有害的方石英相，有时会“反其道而行之”，人为引入特定添加剂。这恰恰说明了材料科学的复杂性与魅力——深刻理解每一种元素的行为，才能真正驾驭材料的性能。
