硅线石莫来石化：一场温度与时间的博弈

在同质异构的“三石”矿物（蓝晶石、红柱石、硅线石）家族中，硅线石向来是个“硬骨头”。尽管其莫来石化的底层逻辑与蓝晶石、红柱石相似，同样受到精矿纯度、粒度与温度这“三度”因素的制约，但其转化门槛却要高得多。

一个核心的事实是，硅线石精矿的分解温度显著高于其两位“兄弟”。这就意味着，要想驾驭硅线石，常规的煅烧思路可能行不通。真正的关键，藏在烧成制度——即恒温温度与恒温时间的精妙配合之中。

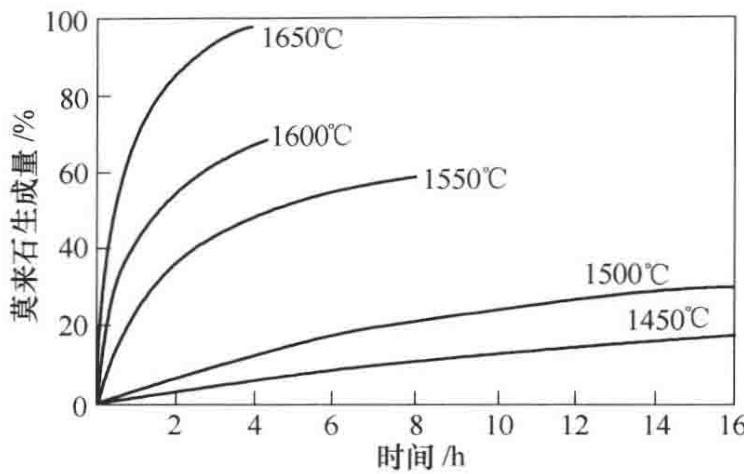

图1 烧成制度对硅线石莫来化的影响

上图（图1）直观地揭示了这场温度与时间的博弈。

当烧成温度徘徊在1550°C或更低（如1450°C、1500°C）时，无论恒温时间如何延长，反应曲线都近乎一条平线，表明莫来石的生成量微乎其微。即便在1550°C，反应在初始阶段稍有起色，但保温2到4小时后，曲线迅速趋于平缓，转化过程几乎停滞。这说明，在未达到某个临界温度时，时间因素对推动硅线石分解的作用相当有限。

然而，一旦温度的“阀门”被拧开，整个局面彻底改变。当温度跃升至1600~1650°C区间，尤其是达到1650°C时，反应曲线在初始阶段便呈现出极为陡峭的斜率。这代表着硅线石正在发生剧烈且迅速的整体莫来石化。此刻，恒温时间的价值被彻底激活，延长保温时间能显著促进莫来石晶体的生长，将转化反应推向深入。

可以说，对于硅线石而言，温度是启动莫来石化的“钥匙”，而恒温时间则是将转化推向极致的“催化剂”。要精确判断不同批次原料在特定烧成制度下的转化效率和最终物相构成，离不开严谨的实验数据分析。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料物相分析、莫来石化程度检测，央企背景，可靠准确。欢迎沟通交流，电话19939716636

为了给实际生产提供更具象的参考，我们将“三石”精矿在不同条件下的分解温度数据进行了归纳。

表1 “三石”精矿分解温度实例

数据清晰地显示，即便是同一种矿物，粒度的差异也会显著影响其转化温度。例如，-180目的黑龙江硅线石在1400°C开始转化，而+180目的粗颗粒则需要等到1500°C。这再次印证了“三度”因素的联动效应。

因此，在耐火材料的品控和研发中，不能简单地套用一个固定的工艺参数。必须基于原料的化学纯度、粒度分布等具体指标，通过精细的工艺调试，找到那个专属于它的、成本与性能最优的温度与时间平衡点。这不仅是技术问题，更是决定产品竞争力的关键。
