解码中国铝矾土：从化学成分洞悉其在耐火材料中的应用潜力

对于任何一位奋战在耐火材料一线的工程师或研发人员来说，铝矾土这个名字再熟悉不过。它是构建高性能耐火制品的基础，其品质直接决定了最终产品的使用寿命和可靠性。然而，一个普遍的误区是，仅仅依据三氧化二铝（Al₂O₃）的含量来评判铝矾土的优劣。事实上，中国铝矾土的复杂性与多样性，远非一个单一指标所能概括。其真正的价值密码，隐藏在主量、次量乃至微量化学成分的复杂博弈之中。

铝矾土熟料的核心化学组分——Al₂O₃、二氧化硅（SiO₂）、三氧化二铁（Fe₂O₃）和二氧化钛（TiO₂）——占据了总量的95%以上。但决定其最终性能的，往往是那些含量看似不起眼的次要成分，如氧化钙（CaO）、氧化镁（MgO）以及碱金属氧化物（K₂O、Na₂O）。这些成分的细微波动，都可能对材料的烧结特性、相组成及高温性能产生深远影响。

核心组分：Al₂O₃与SiO₂的动态平衡

在中国，铝矾土资源丰富，但各产区的化学成分差异显著。Al₂O₃作为核心价值的体现，其含量通常在45%至80%的宽泛区间内波动。一个根本性的规律是，Al₂O₃的含量与SiO₂的含量呈现出明确的反比关系。高品位的铝矾土，意味着更高的Al₂O₃和更低的SiO₂，这直接关系到材料的高温稳定性和抗侵蚀能力。

从下表汇集的国内主要产区铝矾土化学成分数据中，我们可以直观地感受到这种地区差异性。

表1：中国部分产地铝矾土化学成分（%）

杂质元素：性能的隐形操纵者

如果说Al₂O₃含量决定了铝矾土的“级别”，那么杂质元素的种类和含量则决定了其“品性”。这些含量通常低于5%的组分，却是强效的助熔剂，对材料的烧结温度和最终相态起着决定性作用。

• TiO₂ 和 Fe₂O₃：TiO₂在多数地区的矾土中含量在2%-4%之间，并有随Al₂O₃含量升高而增加的趋势。Fe₂O₃含量则普遍低于1.5%。这两种氧化物在高温下会与Al₂O₃和SiO₂反应，形成低熔点相，从而降低材料的耐火度。四川攀枝花地区的铝矾土是个特例，其TiO₂含量可高达7%-11%，这赋予了其独特的矿物组成和烧结行为。

• 碱金属氧化物 (K₂O + Na₂O)：这是最需要警惕的杂质。它们是强助熔剂，即便含量很低，也能显著降低材料的软化和熔融温度。山西阳泉、河南杜家沟等地的优质矾土，其总碱含量可控制在0.5%以下。相比之下，河南巩义等部分地区，总碱含量常大于1%，这对生产高纯、高性能耐火材料构成了挑战。有趣的是，事无绝对，巩义地区俗称“K6石”的三级铝矾土，虽属低品级，但其总碱含量极低（<0.5%），煅烧后反而能形成高达83%的莫来石相，成为一种性能优异的原料。

这种成分上的复杂性和波动性，意味着对原料的精准把控至关重要。任何批次的微小差异都可能导致最终产品性能的巨大偏差。因此，要获得稳定可靠的高性能耐火材料，对进厂的每一批铝矾土进行精确的全成分分析就成了不可或缺的品控环节。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测铝矾土全成分分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

从化学成分到矿物类型：更深层次的洞察

为了更科学地评价和利用铝矾土，业内通常会根据其主要含铝矿物和共生粘土矿物的类型进行分类。这种分类方法能更深刻地揭示化学成分背后的地质成因和材料学特性。

表2：中国不同矿物类型铝矾土的化学组成统计（%）

从表2的数据可以清晰地看到：

• D-K、D-P和B-K型矾土：这几类是中国最主要的铝矾土类型，其Al₂O₃与SiO₂含量基本保持着强烈的反比关系，如下图所示。

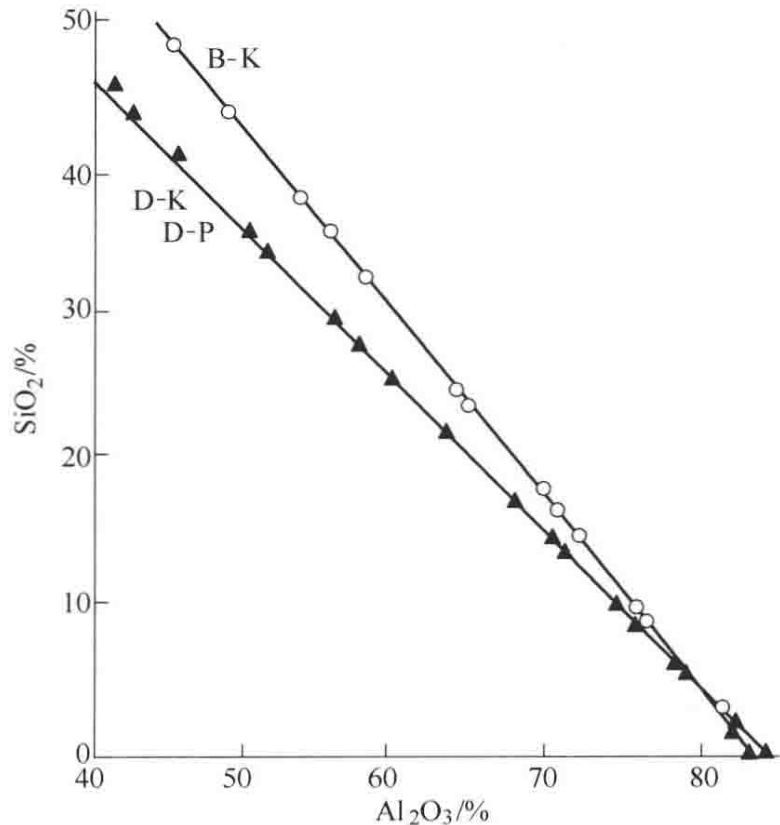

  图1：D-K、D-P和B-K型矾土中Al₂O₃含量和SiO₂含量的关系

• D-I型矾土：以水铝石-伊利石为特征，其R₂O（主要是K₂O）含量显著偏高，平均值接近3%。这源于伊利石本身的晶体结构中含有钾。这类矾土在应用时需特别注意其较低的烧结温度。

• D-K-R型矾土：以四川地区为代表，其显著特征是TiO₂含量极高，平均值超过8%，最高可达16%。这使其在特定应用领域（如需要利用Ti来改善材料性能的场合）具有特殊价值，但也限制了其在通用高级耐火材料中的应用。

归根结底，对铝矾土的评估，是一个从宏观化学成分到微观矿物组成的系统工程。单一的Al₂O₃含量仅仅是入场券，而对杂质元素分布规律的深刻理解和对矿物类型的准确判断，才是真正驾驭这种核心原料、实现产品质量稳定与性能突破的关键所在。
