解密高铝矾土烧结终局：1500°C以上的微观结构演变与物相控制

当高铝矾土的煅烧温度攀升至1400°C乃至1500°C以上，材料便进入了决定其最终性能的“终局之战”——重晶烧结阶段。在这个温度区间，任何微小的工艺波动都可能导致成品性能的巨大差异。那么，在如此高的热能驱动下，材料内部究竟发生了怎样剧烈的微观演变？

晶粒的剧烈长大与致密化进程

进入重晶烧结阶段，液相的出现成为了关键的催化剂。它极大地促进了物质迁移，为莫来石与刚玉晶体的长大提供了理想的通道。这种生长并非线性，而是在特定温度点后呈现出爆发式增长。

表1清晰地揭示了这一过程。

表1：温度对莫来石与刚玉晶粒尺寸的影响

从1500°C到1700°C，仅仅200°C的温差，莫来石晶粒的平均尺寸增长了近9倍，最大甚至可达240μm。刚玉晶粒同样表现出显著的粗化趋势。这种晶粒的快速长大，伴随着的是材料内部微观气孔的命运转折。在1100~1500°C区间内相对稳定的微观气孔（平均100~300μm），在此阶段会迅速收缩、闭合乃至消失。

这一系列变化的直接宏观体现，就是物料的致密化。随着气孔率的降低，材料的体积密度显著提升，最终达到3.0 ~ 3.2 g/cm³的水平。这不仅仅是晶粒的简单长大，而是材料宏观性能发生质变的微观根源。

煅烧终产物的物相构成解析

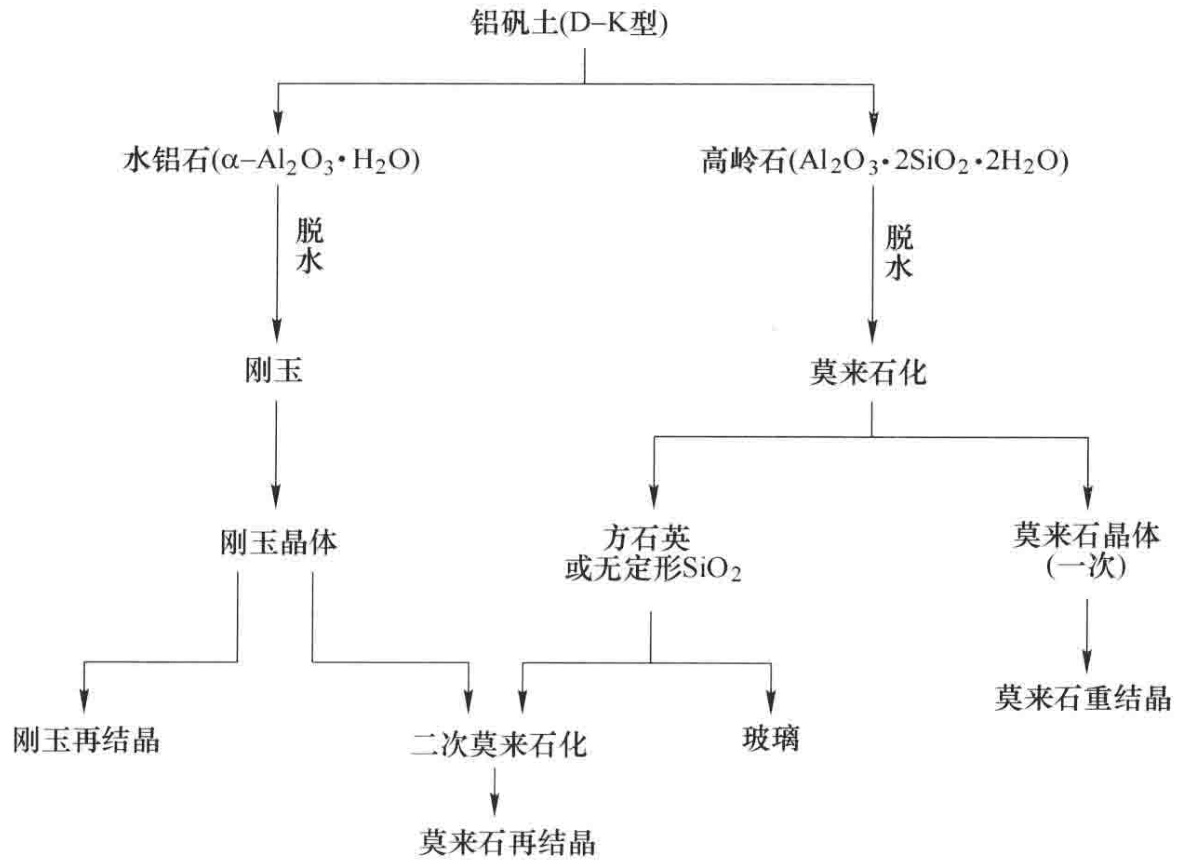

经过高温的洗礼，高铝矾土的最终物相组成决定了其作为耐火原料的核心价值。图1直观地展示了D-K型铝矾土在整个加热过程中的变化。

图1：D-K型铝矾土的加热变化

从图中可以清晰地判读，煅烧后的高铝矾土主要由三大物相构成：莫来石、α-刚玉和玻璃相。这三者共同构成了熟料的骨架和基质。

然而，原料的纯度对最终物相有着不可忽视的影响。在特级和一级高铝矾土中，由于TiO₂杂质的存在，可能会生成钛酸铝（Al₂O₃·TiO₂，简写为AT）。更有意思的是，如果原料中含有方解石（碳酸钙）的夹层或团块，情况会变得更为复杂。在高温下，方解石分解出的氧化钙会与水铝石分解生成的活性氧化铝发生反应，形成六铝酸钙（CA₆）。

这些次生相的存在，无论是钛酸铝还是六铝酸钙，都会对材料的最终高温性能，如抗蠕变性、抗侵蚀性等产生深远影响。精确识别并量化这些物相，对于评估原料等级和预测其在实际工况下的行为至关重要。

要准确洞悉这些复杂的物相转变和微观结构特征，依赖的不仅仅是理论分析，更需要精密的实验表征手段。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测耐火原料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，对高铝矾土重晶烧结阶段的深刻理解与精准控制，是实现耐火材料性能最大化的必由之路。从晶粒的每一次“跃迁”到新物相的每一次“诞生”，都蕴藏着提升材料品质的关键密码。
