在经典的晶体化学理论中,我们常常将离子简化为带电的、不可压缩的刚性球体。这个模型在解释许多基本晶体结构时非常有效,但它忽略了一个在真实材料中普遍存在且至关重要的现象——离子的极化。一旦我们深入到原子尺度,就会发现离子并非一成不变的球体,它们会在电场作用下发生“变形”。
这种在外电场作用下,离子电荷云分布发生改变,导致其形状和大小偏离理想球形的现象,就是离子极化。在晶体中,任何一个离子都沉浸在由其所有邻近离子共同构成的复杂电场中,因此,极化是晶体内部的常态,而非特例。

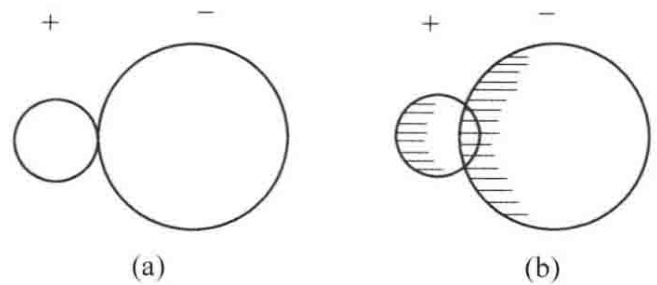

图1:离子相互作用示意图。(a) 未考虑极化效应的理想刚性球模型;(b) 考虑极化效应后,离子发生形变。
在晶格中,离子的极化行为具有双重性。每个离子既是极化源,对周围的离子施加电场使其变形;同时,它自身也处于其他离子的电场中,被动地发生极化。这两种角色——极化与被极化——是同一现象的两个侧面,同时存在,不可分割。
那么,决定一个离子是更倾向于“施加影响”(具有强极化能力)还是“接受影响”(易于被极化)的关键因素是什么?主要有三点:
简而言之,小半径、高电荷的阳离子通常是强有力的极化者,而大半径的阴离子则是主要的被极化对象。这构成了晶体中离子相互作用的基本图景。
为了精确描述离子被极化的难易程度,我们引入了极化系数 α (Polarizability)。它衡量了离子在外电场中产生诱导偶极矩的能力,其数值越大,代表该离子越容易变形。
下面的数据清晰地揭示了离子半径、电荷与极化系数之间的关系。
表1:电荷相同离子的半径与极化性质关系
类别 | 离子 | 离子半径 (r/nm) | 极化系数 (α / 10⁻²⁴ cm³) |
---|---|---|---|
阳离子 | Li⁺ | 0.078 | 0.0295 |
Na⁺ | 0.098 | 0.182 | |
K⁺ | 0.133 | 0.844 | |
Rb⁺ | 0.149 | 1.42 | |
Cs⁺ | 0.167 | 2.45 | |
阴离子 | F⁻ | 0.133 | 0.99 |
Cl⁻ | 0.181 | 3.05 | |
Br⁻ | 0.196 | 4.17 | |
I⁻ | 0.220 | 6.82 |
从表1可以看出,在同一族中(电荷相同),无论是阳离子还是阴离子,随着离子半径的增大,外层电子云的束缚减弱,极化系数α显著增大,离子越来越容易被极化。这解释了为何极化趋势为:Li⁺ < Na⁺ < K⁺ < Rb⁺ < Cs⁺。
表2:同一周期离子的半径与极化性质关系
周期 | 离子 | 离子半径 (r/nm) | 极化系数 (α / 10⁻²⁴ cm³) |
---|---|---|---|
第二周期 | Li⁺ | 0.078 | 0.0295 |
Be²⁺ | 0.074 | 0.0080 | |
B³⁺ | 0.020 | 0.0030 | |
C⁴⁺ | 0.015 | 0.0014 | |
第三周期 | Na⁺ | 0.098 | 0.182 |
Mg²⁺ | 0.078 | 0.12 | |
Al³⁺ | 0.057 | 0.065 | |
Si⁴⁺ | 0.039 | 0.043 |
表2的数据则揭示了另一条规律:在同一周期中,从左到右,阳离子的正电荷数增加,离子半径急剧减小。这导致电荷密度大幅提高,对自身电子云的束缚力极强,因此极化系数α随之减小,离子自身变得极难变形。然而,它们极化周围阴离子的能力却依次递增,即极化能力趋势为:Na⁺ < Mg²⁺ < Al³⁺ < Si⁴⁺。
这些看似细微的微观参数差异,在实际材料中会产生显著的宏观效应。准确理解和评估这些效应,对于材料设计和性能优化至关重要。如果您在实际工作中也面临类似的材料微观结构与性能关联的挑战,我们非常乐意与您一同探讨解决方案。
离子极化绝非一个孤立的理论概念,它直接扭曲了理想的离子键模型,并深刻影响着材料的宏观性质:
因此,对离子极化效应的精确评估,是预测和调控先进陶瓷、功能晶体、耐火材料等无机非金属材料性能的基石。要将理论模型与实际材料性能精准对应,离不开高精度的实验表征。这正是专业检测实验室的核心价值所在。
精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),专业的权威第三方检测机构,专业检测材料微观性能表征,央企背景,可靠准确。欢迎沟通交流,电话19939716636
