一水硬铝石 (Diaspore)：从矿物原料到高性能氧化铝的关键特性解析

在铝土矿的复杂世界里，一水硬铝石（Diaspore）以其独特的物理化学性质，扮演着无可替代的角色。它并非仅仅是一种含铝矿物，更是通往高性能氧化铝材料——刚玉（Corundum）的关键前驱体。理解其内在特性，是从源头控制最终产品质量的根本。

它与一水软铝石（Boehmite）共享相同的化学简式 α-AlO(OH)，或写作 α-Al₂O₃·H₂O，这使它们成为典型的同质二象体。尽管化学构成一致，但晶体结构的差异赋予了一水硬铝石截然不同的“硬”朗个性。理论上，它含有高达85%的Al₂O₃和15%的结晶水，但在自然界中，纯粹是稀有的。其晶格中常常“混入”一定量的杂质，主要是氧化铁（Fe₂O₃，含量可达7%）和氧化锰（Mn₂O₃，可达5%）。这些杂质的存在，不仅影响其颜色，更直接关系到其作为耐火原料或陶瓷原料时的高温性能。特别地，当镓（Ga）以Ga₂O₃形式富集时，其综合利用价值便凸显出来，为矿产的高值化开辟了新路径。

对这些痕量或次要元素的精确量化与定性，是评估一水硬铝石工业价值的第一步。成分的微小波动都可能导致最终产品性能的显著差异。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物物相分析与化学成分检测，央企背景，可靠准确。欢迎沟通交流，电话19939716636

晶体结构与物理性能指纹

一水硬铝石属于斜方晶系，其微观结构决定了宏观形态。它倾向于发育成沿{010}晶面展开的薄片状，或沿c轴伸长的柱状、针状晶体。在实际矿石中，我们更常见到的是它以致密的片状或鳞片状集合体形式存在，呈现出从白色、灰白到因含杂质而变化的灰绿、淡紫甚至黄褐色。

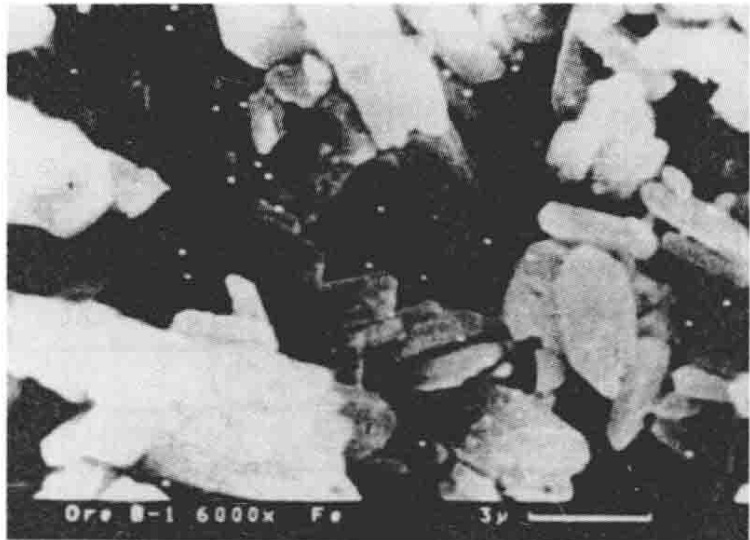

图1. 二级矾土中一水硬铝石的典型鳞片状集合体形态（二次电子图像，放大6000倍）

其物理性能参数，是鉴别和评价它的重要依据：

• 硬度与密度：莫氏硬度介于6至7之间，比重为3.3-3.5 g/cm³。这两个参数显著高于其同质二象的兄弟——勃姆石，以及三水铝石。这种“硬”和“重”的特性源于其更紧凑的原子堆积方式，也意味着在破碎和研磨加工中需要消耗更多能量。
• 解理与脆性：具有平行于{010}面的完全解理，这使其在受力时容易沿特定方向裂开，表现出较脆的特点。
• 光学特性：其折射率参数（N_g = 1.754, N_m = 1.722, N_p = 1.705）是矿物学家在偏光显微镜下快速识别它的关键指纹。

热力学行为：向刚玉的转变

一水硬铝石最重要的技术价值，体现在其热力学行为上。当加热至530-600°C区间时，它会发生不可逆的相变。首先，晶格中的结构水（OH）脱去，紧接着，整个晶体结构重组，转变为热力学上极为稳定的α-Al₂O₃，即三方晶系的刚玉。

这一相变过程，是所有基于高铝矾土生产高品质耐火材料、磨料及先进陶瓷的核心。相变温度的精确控制、转变过程中晶粒的生长行为，直接决定了最终材料的显微结构、致密度和力学性能。可以说，一水硬铝石的价值，本质上是其作为α-氧化铝“前驱体”的价值，其脱水相变过程直接决定了最终材料的微观结构与宏观性能。如果您在实际工作中也面临类似的材料热行为分析或相变过程控制的挑战，我们非常乐意与您一同探讨解决方案。
