差热分析(DTA)：解码铝矾土原料的“热指纹”

对于任何一位从事耐火材料或氧化铝生产的工程师来说，铝矾土的品质是决定最终产品性能的生命线。然而，单纯的化学成分分析（如Al₂O₃含量）并不能完全揭示原料的全部秘密。铝矾土的真实价值，隐藏在其复杂的矿物相组成中。那么，我们如何快速、精准地洞察这些肉眼无法分辨的微观结构差异？差热分析（DTA）提供了一把关键的钥匙。

差热分析曲线，本质上是材料在程序升温过程中的一张“热指纹”图谱。不同的矿物在受热时会发生独特的物理化学变化，这些变化伴随着吸热或放热效应，被DTA精准捕捉，从而揭示出材料的真实物相构成。

读懂铝矾土DTA曲线的基本语言

对于最常见的一水硬铝石-高岭石型（D-K型）铝矾土，其DTA图谱通常呈现出一种经典的“两谷一峰”特征：

1. 第一个吸热谷：出现在约500°C左右，这是**一水硬铝石（水铝石）**脱去结构水的标志性信号。
2. 第二个吸热谷与一个放热峰：紧随其后，在约600°C出现的吸热谷和在980°C附近出现的尖锐放热峰，则共同指向了高岭石的存在。前者是高岭石脱水分解，后者则是其分解产物重结晶形成莫来石和γ-Al₂O₃的过程。

这张图谱的价值远不止于定性判断。峰与谷的高度或面积，直接与对应矿物的含量成正比。高岭石的放热峰越高，说明其含量越多；同样，水铝石或高岭石的吸热谷越深，也代表其在样品中占据了更高的比例。可以说，峰谷的形态就是矿物含量的直接“代言人”。

当图谱变得复杂：混合矿物相的挑战

当然，理想的D-K型铝矾土并不总是常态。当原料中混入其他矿物时，DTA曲线会变得更加复杂，对解读能力也提出了更高要求。

一个常见的“干扰项”是一水软铝石（勃姆石）。它的吸热分解温度约为575°C，恰好夹在一水硬铝石和高岭石的分解温度之间。当它存在时，原本清晰的第一个吸热谷会变得宽而扁平，峰温也不再锐利。

如果图谱上几乎看不到高岭石的特征曲线（600°C吸热和980°C放热），则暗示其含量极低。此时，原料中可能含有叶蜡石或少量云母类等其他矿物，这些都需要结合化学成分和其他分析手段进行综合研判。

实战解读：从DTA曲线到物相分析

理论结合实例，才能真正掌握分析的精髓。下图展示了一系列不同产地铝矾土的DTA测试曲线，其对应的化学与物相分析数据见表1。

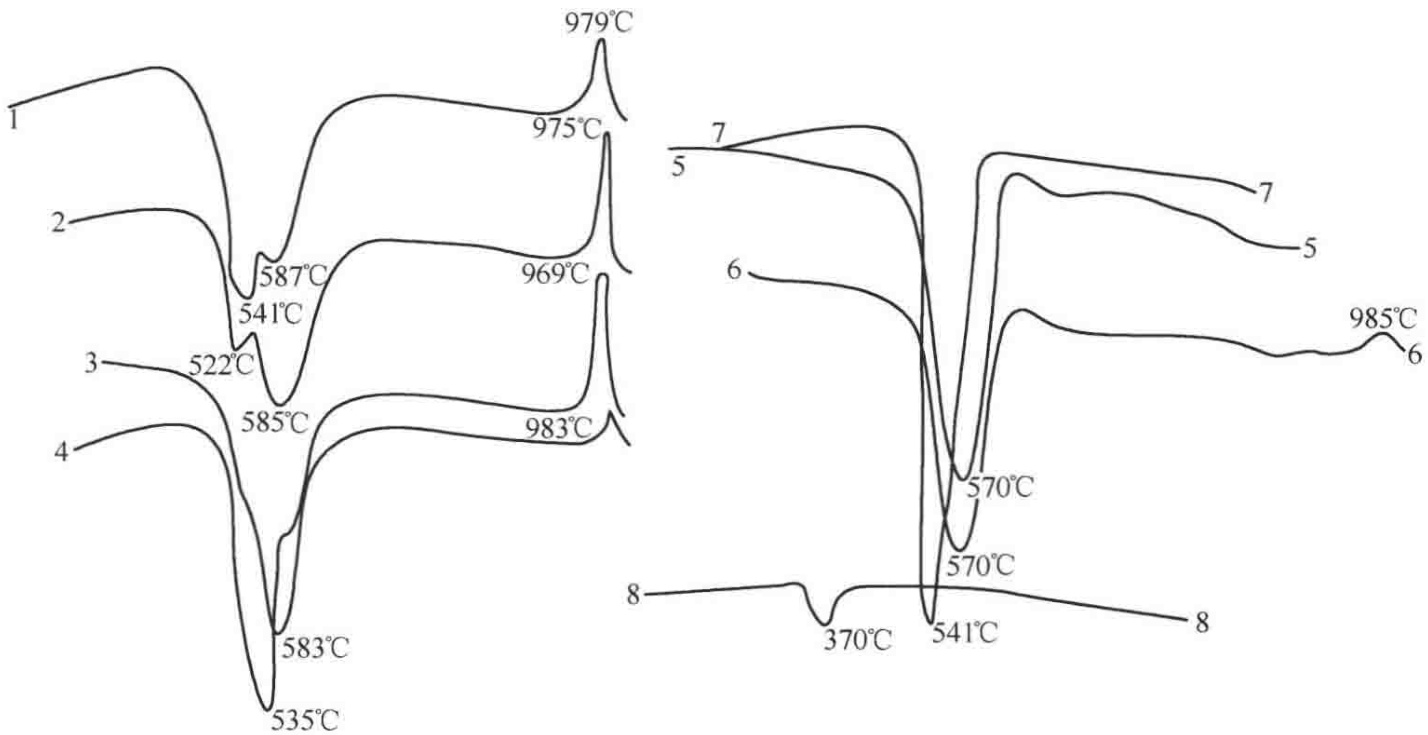

图1 铝矾土差热分析曲线

表1 铝矾土试样的化学成分(%)与物相分析

通过对比图表，我们可以清晰地看到：

• 曲线1和2 展示了典型的D-K型特征，峰谷清晰，表明水铝石和高岭石是主要矿物相。
• 曲线4 中，水铝石的吸热谷（约540℃）非常深邃，而高岭石的特征峰（约980℃）则相对平缓，这与表1中“主要为水铝石，含少量高岭石”的物相结论完美对应。
• 曲线5和6 的情况更为复杂，由于水云母等矿物的存在，其DTA曲线形态发生了变化，这需要更丰富的经验和结合其他检测数据才能进行精准判读。

因此，要获得一张信噪比高、结果可靠的图谱，并对其进行精准解读，对样品制备、设备参数配置和分析人员的经验都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测铝矾土差热分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

最终，差热分析不仅是一种物相鉴定技术，更是原料品控、工艺优化和失效分析的有力武器。能够熟练解读这张“热指纹”，意味着你已经掌握了洞察材料内在品质的核心能力。
