解构蒙脱石：从层间微观世界到宏观应用的核心特性

蒙脱石作为一种2:1型层状硅酸盐矿物，其独特的微观结构是其所有宏观应用特性的根本来源。理解其层间域发生的物理化学变化，是精准驾驭这种“神奇黏土”性能的关键。对于从事材料研发、工艺控制的工程师而言，掌握其核心特性，就等于拿到了优化配方、解决生产难题的钥匙。

动态的“离子库”：阳离子交换性能

蒙脱石的结构并非电中性的。在其晶格形成过程中，低价阳离子（如Mg²⁺）常常会取代高价阳离子（如Al³⁺），这种“晶格置换”现象导致了整个晶体结构单元带有永久性的净负电荷。为了维持电荷平衡，层间域必须吸附阳离子来补偿。

这些被束缚在层间的阳离子并非一成不变，它们可以与环境中的其他阳离子发生可逆交换。常见的可交换阳离子包括Na⁺、Ca²⁺、K⁺、Mg²⁺、H⁺、Al³⁺等。其交换的难易程度遵循一定的规律，通常电价越高的阳离子，吸附力越强，越倾向于优先被交换：

H⁺ > Al³⁺ > Ba²⁺ > Sr²⁺ > Ca²⁺ > Mg²⁺ > NH₄⁺ > K⁺ > Na⁺ > Li⁺

这个交换能力的大小，我们通常用阳离子交换容量（CEC）来量化。在pH值为7的中性介质中，蒙脱石的CEC值一般在70-140 mmol/100g范围内。正是基于层间主要阳离子的种类和含量，蒙脱石被划分为不同的亚种，如钠基蒙脱石（Na-蒙脱石）、钙基蒙脱石（Ca-蒙脱石）以及钠钙基、镁钠基等复合类型。

“纳米海绵”效应：膨胀性与吸附性

蒙脱石与水的相互作用极为显著。其结构中存在三种不同状态的水：表面自由水、层间吸附水和构成晶格的结构水（羟基）。

当蒙脱石置于水介质中，水分子会迅速渗透进层间域，与层板和层间阳离子发生水合作用，导致晶体沿c轴方向急剧膨胀。在高水化状态下，其晶轴c₀间距可从约1nm膨胀至1.8-2.1 nm，体积显著增大，最终在水中分散成稳定的胶体悬浮液。

这种强大的层间吸附能力不仅限于水分子。甘油、乙二醇、胺类等极性有机分子同样可以进入其层间域。这一特性使得蒙脱石成为一种高效的吸附剂，在工业领域的过滤、脱色、净化、以及作为药物或化学品的载体方面扮演着重要角色。

电负性与热响应：材料的身份指纹

每个蒙脱石晶胞因晶格置换而产生的剩余负电荷约为0.66个单位，这种固有的电负性对其在液体体系中的胶体化学和流变学行为（如粘度、触变性）产生决定性影响。

蒙脱石的热稳定性是其另一个关键的鉴别特征。当加热时，它会发生一系列有序的物理化学变化：

1. 失自由水与层间水：在100-300°C温区，蒙脱石会迅速失去表面自由水和大部分层间水（nH₂O），这个过程伴随着强烈的吸热效应，在差热分析（DTA）曲线上形成第一个显著的吸热谷。
2. 失结构水与结构破坏：当温度升高至300-750°C（尤其在500°C左右最为剧烈），晶格中的结构水（-OH）开始脱去，形成无水蒙脱石。这个过程同样是强吸热的，并在DTA曲线上形成第二个更深、更宽的吸热谷。此后，晶体结构开始收缩，直至950°C左右才可能因物相重组而再次膨胀。
3. 熔融：其熔点与成分密切相关，富铁蒙脱石的熔点较低，可在1000°C以下，而贫铁的高纯蒙脱石熔点则高达1400-1500°C。

下图的DTA曲线清晰地展示了这一过程，两个特征性的吸热谷（约180°C和700-900°C之间）是蒙脱石区别于高岭石、伊利石等其他黏土矿物的“指纹”特征。

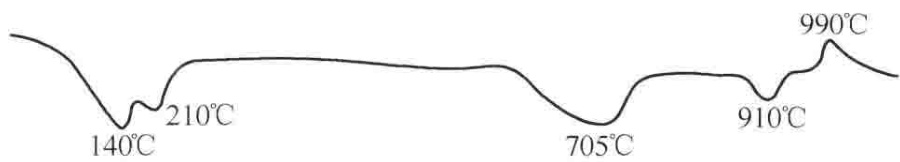

图1 膨润质黏土（辽宁黑山县）差热曲线

要精确解读这样的DTA图谱，并将其用于原料品控和失效分析，需要深厚的理论知识和丰富的实践经验。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测黏土矿物成分分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

归根结底，无论是阳离子交换、吸水膨胀还是其独特的热行为，都源自其层状结构和晶格电荷的不平衡。深刻理解这些基本盘，才能在实际应用中游刃有余。
