深度解析高岭石：从微观结构到宏观应用的关键特性

高岭石，这种在肉眼下常呈现为致密土状的矿物，似乎平平无奇。然而，在电子显微镜下，它展现出规整的六角形鳞片状微观结构。正是这种微观形态与内在的化学构成，赋予了高岭石一系列独特的物理化学性质，使其成为从高端陶瓷到耐火材料等多个工业领域不可或缺的关键原料。

物理与化学基本面

纯净的高岭石呈白色，但在自然界中，微量杂质元素的渗入会使其染上浅黄、浅灰乃至浅红等多种色调。它的物理特性相当鲜明：硬度低，通常在1-3之间，这使其易于粉碎加工；沿{001}面具有极完全的解理，比重稳定在 2.61 ~ 2.68 范围内。

在实践中，一些经验性的鉴别方法依然有效。例如，高岭石的土状块体手感粗糙，易于捏碎成粉末。其独特的层状硅酸盐结构使其在潮湿时具备优良的可塑性，而在干燥状态下则表现出显著的吸水性——用舌尖轻舐会有粘舌感，这正是其表面吸附能力的直观体现。化学稳定性方面，它能溶于热硫酸，但其高达 1750 ~ 1850°C 的熔点，奠定了其作为耐火基材的基础。

热行为剖析：高岭石的“指纹”图谱

高岭石在加热过程中的一系列相变，是其应用价值的核心，也是鉴别其品质与来源的重要依据。通过差热分析（DTA）和热重分析（TGA），我们可以清晰地捕捉到这些变化。

高岭石的热分解过程并非一蹴而就，而是遵循着一个明确的路径：

1. 低温失水：在加热初期（约100°C），首先脱去的是物理吸附水，这在差热曲线上表现为一个微弱的吸热谷。
2. 结构水脱除与偏高岭石化：当温度上升至约 550 ~ 650°C（峰值在600°C附近），高岭石的晶格发生根本性变化。晶体结构中的羟基（OH^-）以结晶水的形式脱出，材料转变为无定形的偏高岭石。这是一个强烈的吸热反应，在DTA图谱上形成一个显著的吸热谷。
3. 高温相变：进入更高温区，偏高岭石的结构重组开始。在约 980°C 时，它会分解并转变为尖晶石相，这是一个剧烈的放热反应，在曲线上形成一个尖锐的放热峰。随着温度继续攀升至 1200°C 左右，材料会进一步转变为结构更稳定的莫来石，同样伴随着放热效应。

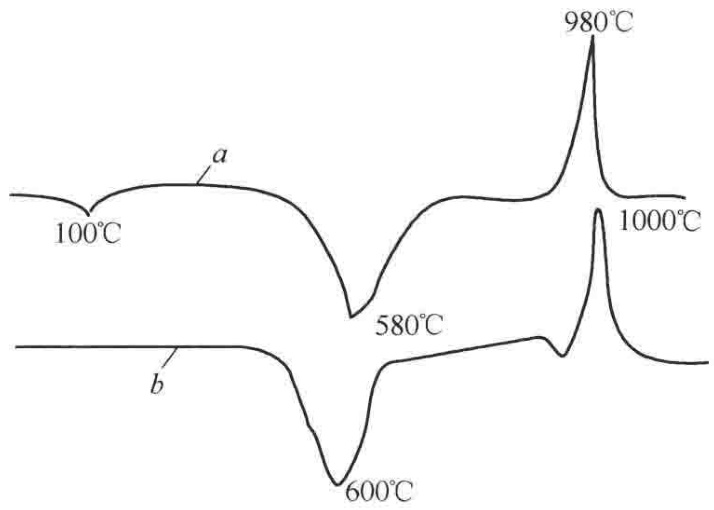

图1 高岭石差热曲线对比：a—结晶程度差（江西萍乡）；b—结晶程度较好（苏州阳山）

值得注意的是，高岭石的结晶程度直接影响其热行为。从图1可以看出，结晶程度较差的高岭石（曲线a），其脱去结晶水的吸热谷温度以及后续重结晶的放热峰温度，均比结晶程度好的样品（曲线b）低约 20 ~ 30°C。这种差异对于精确控制烧成制度至关重要。

与此同时，热重分析（TGA）曲线（见图2及表1）量化了失水过程。在约 400°C 至 700°C 的区间内，重量发生急剧下降，总失重率接近14%，这与高岭石脱去结构水的理论值高度吻合。

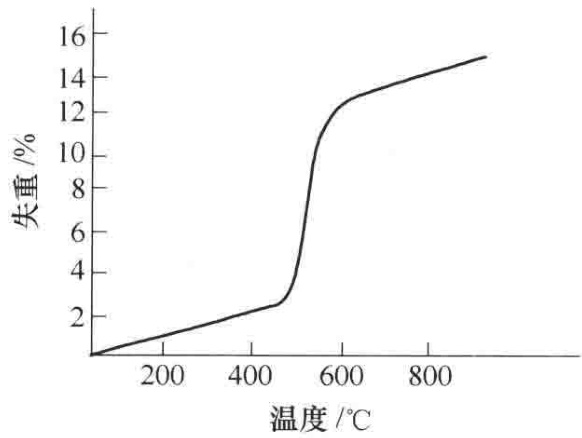

图2 高岭石（江西萍乡）脱水曲线

表1 高岭石矿物在不同温度下的失重

DTA与TGA曲线的结合，不仅是鉴定高岭石的有力工具，更是评估其工业适用性的关键。要获得一张信噪比高、结果可靠的图谱，对样品来源、制备、设备参数配置都有极高要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测矿物原料成分鉴定央企背景，可靠准确。欢迎沟通交流，电话19939716636

应用性能解码：性能矩阵与产业价值

高岭石的上述特性，决定了它在不同工业领域中的角色定位。其性能矩阵可以根据应用场景进行拆解：

• 陶瓷及绝缘制品领域：主要利用其烧后洁白、优良的成型性、能赋予坯体干燥和烧成强度、成品尺寸稳定、表面光滑以及化学稳定性和电绝缘性。这些特性的组合，使其成为制造日用陶瓷、艺术陶瓷和高压电瓷等产品的理想原料。

• 耐火材料领域：关注点则转向其高耐火度（高熔点）、化学稳定性、烧成过程中的尺寸稳定性以及生料强度。这些特性确保了最终耐火制品在高温、高化学腐蚀环境下依然能保持结构完整和性能稳定。

• 跨界填充与改性剂：高岭石的化学惰性、低成本和片状结构，也使其在造纸工业中用作填充料和涂料，在橡胶、塑料行业用作功能性填料或增量剂，甚至在医药和化妆品中也有它的身影。

一个重要的事实是，在耐火材料等要求严苛的领域，工业界通常不直接使用纯粹的高岭石矿物，而是选用以高岭石为主要矿物成分的黏土。这意味着对原料的精准评估——不仅仅是高岭石含量，还包括共生矿物种类、杂质含量和结晶度——成为决定最终产品性能的命脉。
