从原子堆叠到宏观性能：深入解析α-方石英的结构及其相变之谜

日期：2025-07-16 浏览：65

在二氧化硅（SiO₂）的广阔家族中，石英、鳞石英和方石英无疑是三大主角。它们化学成分相同，却因内部晶体结构的差异而展现出截然不同的物理化学性质。这一切的根源，都指向其最基本的构筑单元——[SiO₄]硅氧四面体，以及这些四面体之间千变万化的连接方式。

本文将聚焦于α-方石英，深入剖析其独特的晶体构造，并以此为基点，揭示石英、鳞石英、方石英三者在微观结构上的异同，以及这背后所支配的晶型转变规律。

α-方石英（高温方石英）属于等轴晶系，其结构基元同样是[SiO₄]四面体。但它的空间排布方式颇为特殊，呈现出一种立方面心格子构造。如果将其与另一种我们熟知的元素晶体类比，那么硅离子在晶胞中的排布方式，与金刚石中的碳原子分布如出一辙。

具体来看，在一个立方晶胞中，硅离子不仅占据了角顶和面心位置，若将晶胞进一步细分为八个小立方体，还有四个硅离子交错地占据了其中四个小立方体的中心。氧原子则精巧地位于任意两个相邻硅离子之间，形成了一个Si-O-Si键，其键角为理想的180°，构成了一条直线。

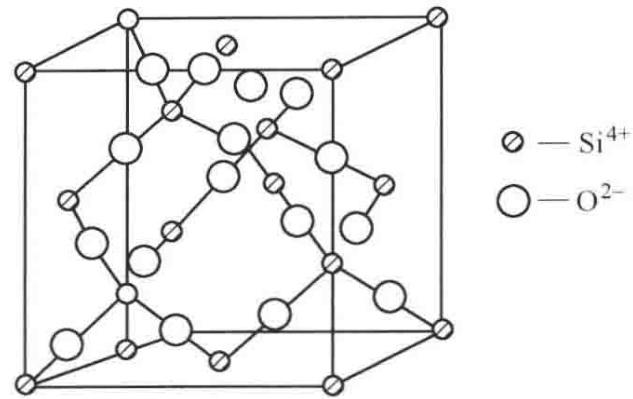

图7-10 α-方石英的结构示意图

尽管石英、鳞石英和方石英都属于架状硅酸盐，其[SiO₄]四面体的四个角顶氧都被相邻的四面体所共享，化学计量比恒定为Si:O = 1:2，但结构上的细微差别，决定了它们迥异的宏观特性。那么，这种差异究竟体现在哪里？

三者结构的核心不同点，在于[SiO₄]四面体的连接方式，这直接表现为Si-O-Si键角和四面体相对空间取向的差异。

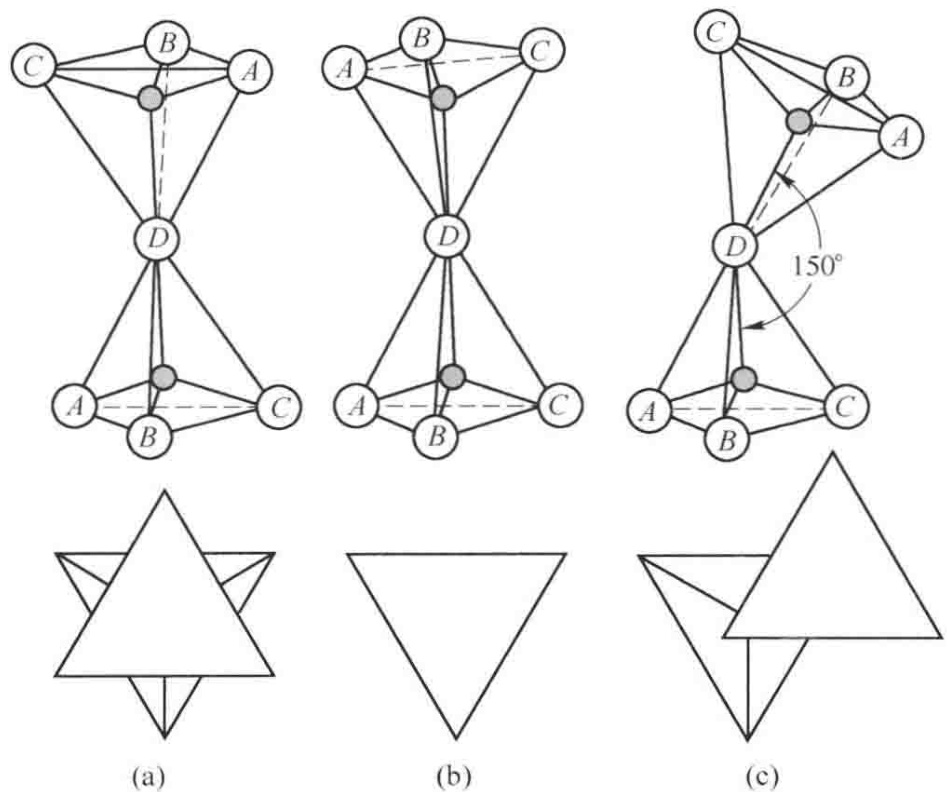

图7-11 硅氧四面体的相对位置与键角对比：（a）α-方石英；（b）α-鳞石英；（c）α-石英

α-方石英：其Si-O-Si键角为180°，两个相邻的[SiO₄]四面体呈直立姿态。但有趣的是，它们的氧原子并非上下完全对齐，而是相互错开了60°，形成一种中心对称关系。这种结构相对疏松。
α-鳞石英：Si-O-Si键角同样是180°。但与方石英不同，其上下两个[SiO₄]四面体的氧原子呈镜像般的面对称关系，结构更为紧凑一些。
α-石英：它的[SiO₄]四面体氧原子对应关系与α-方石英相似，但Si-O-Si键角不再是180°的直线，而是被“扭转”到了约150°。从这个角度看，α-石英可以被理解为一种结构扭曲了的方石英。

理解了结构上的差异，我们就能解释为何不同晶型间的转变路径和速率大相径庭。

从α-石英直接转变为鳞石英的过程极为困难。因为这不仅仅是简单的原子位移，而是需要彻底打断既有的Si-O-Si化学键，然后让[SiO₄]四面体重新排列组合，建立一套全新的连接方式。这是一个高能垒的重构过程，在没有矿化剂（催化剂）的条件下几乎无法实现。

相比之下，从α-石英向方石英的转化就要容易得多。因为二者的基本结构骨架没有根本性改变，转变过程更多的是晶格的轻微扭曲和Si-O-Si键角的调整。在实际的工业煅烧过程中，β-石英（低温石英）无论有无矿化剂，往往会先转变为一种介于两者之间的中间相——亚稳方石英。

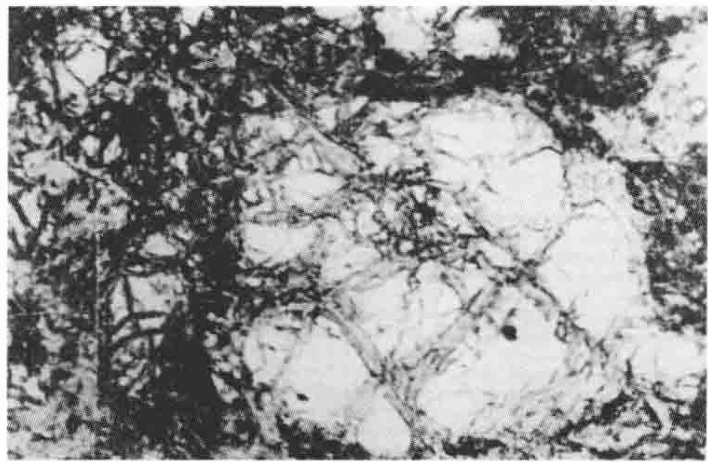

图7-12 亚稳方石英的结构模型

这个亚稳态的存在，是材料在热处理过程中相变路径选择的关键节点。后续在矿化剂的辅助下，才可能进一步向更稳定的鳞石英转化。精确识别和控制这些中间相的存在与含量，对于优化烧结工艺、确保最终产品性能至关重要。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，专业检测材料物相分析央企背景，可靠准确。欢迎沟通交流，电话19939716636

基于转变机理，我们可以将SiO₂的晶型转变分为两类：

慢转化（重构型转变）：指代不同晶型（石英、鳞石英、方石英）之间的转变。这类转变涉及化学键的断裂与重组，转化速率慢，能垒高。
快转化（位移型转变）：指同一晶型内部不同变体（如α型、β型、γ型）之间的转变。这类转变不涉及化学键的破坏，仅仅是Si-O-Si键角的微小变化或四面体的轻微位移，因此转变速度极快，几乎是瞬时完成。

例如，β-石英（低温型）转变为α-石英（高温型），其Si-O-Si键角仅从137°变化到150°，相差13°。同样，由高温冷却得到的α-方石英，在降温至约230°C时，会迅速转变为β-方石英。

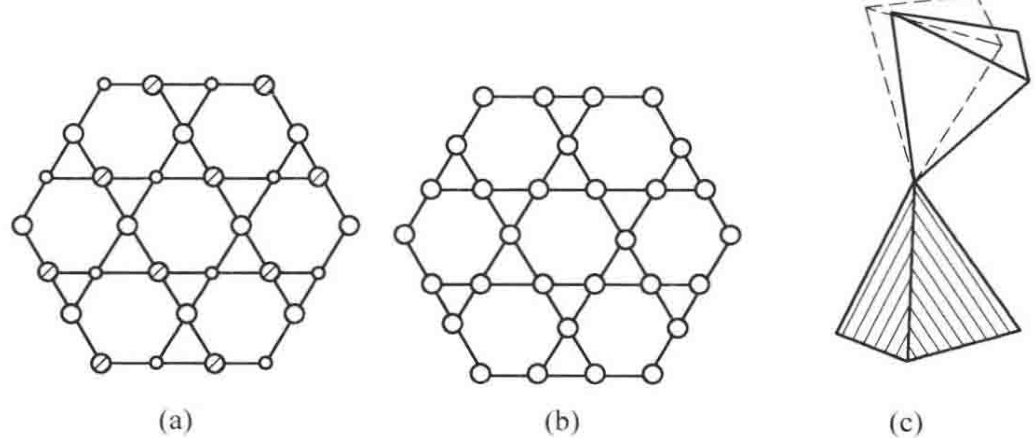

图7-13 β-石英与α-石英的[SiO₄]四面体连接角度对比
