镁铬耐火材料的“隐形杀手”：六价铬的来源与系统性控制

镁铬质耐火材料因其优异的抗侵蚀性和高温性能，在工业窑炉中扮演着不可或缺的角色。然而，其性能优势的背后，潜藏着一个不容忽视的环境与健康风险——六价铬（Cr⁶⁺）的形成。这种高价态的铬化合物具有显著的毒性，其在生产和使用环节的逸出，对从业人员健康和生态环境构成了直接威胁。那么，究竟是哪些因素在生产过程中催生了这位“隐形杀手”？

一、结合剂的选择：问题的关键源头

生产实践和大量研究明确指出，结合剂的化学成分是影响六价铬生成的核心变量之一。当镁铬砖的混合泥料中引入含有碱金属离子（如Na⁺、K⁺）的结合剂时，问题便开始显现。常见的如碱性纸浆废液、水玻璃（硅酸钠）以及某些磷酸钠盐，都属于此类高风险结合剂。

这些碱金属离子在高温烧成环境下，会显著促进三价铬（Cr³⁺）向六价铬（Cr⁶⁺）的氧化。实验数据为这一机制提供了有力佐证。在一项对比研究中，研究人员采用不同Na₂O含量的纸浆废液作为结合剂来制备镁铬砖，并对成品中的六价铬含量进行检测。结果清晰地表明，结合剂中的Na₂O含量与最终产品中的六价铬含量存在强烈的正相关性。如下图所示，随着Na₂O含量的增加，六价铬的相对含量也随之急剧攀升。

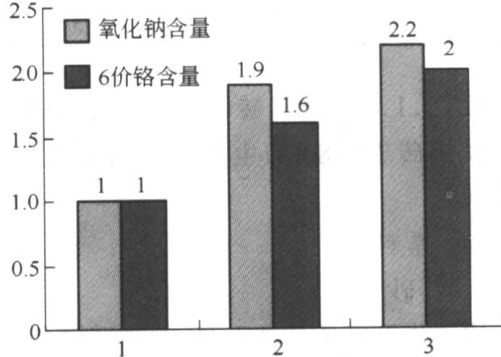

图12-6 结合剂的氧化钠含量和镁铬砖六价铬含量的关系

这揭示了一个根本性的控制原则：要从源头上抑制六价铬，就必须严格筛选和控制结合剂的化学成分，优先选择无碱或低碱配方。

二、烧成气氛的魔鬼细节：氧分压的影响

除了原料组分，烧成过程中的气氛控制同样至关重要。铬的价态对环境中的氧分压极为敏感。在一个针对Cr₂O₃含量为12%的镁铬砖进行的烧成试验中，通过调整燃料与助燃空气的比例来改变窑内气氛。结果发现，当空气过剩系数偏大，即窑内氧分压较高时，成品中的六价铬含量也显著增高。

这个现象的本质是化学平衡的移动。更高的氧分压为Cr³⁺氧化为Cr⁶⁺创造了更有利的动力学条件。因此，在保证燃料完全燃烧和制品充分烧结的前提下，精细调控烧成带的氧分压，避免不必要的过量空气，是抑制六价铬生成的另一个关键工艺节点。

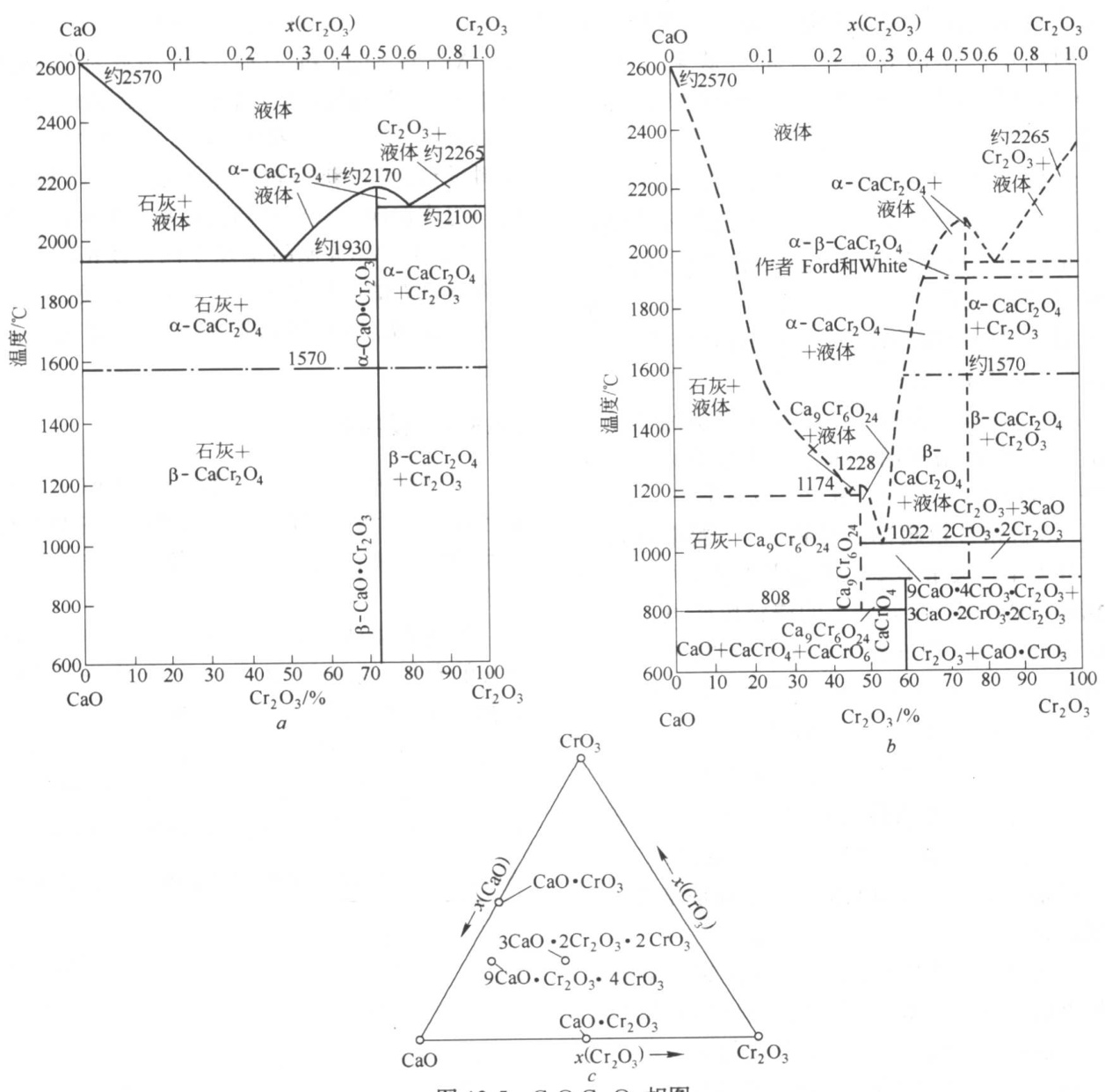

图12-5 CaO-Cr₂O₃ 相图

• a - 在中性气氛中
• b - 在空气中
• c - CaO-Cr₂O₃-CrO₃轮廓图，表示出图b中化合物的位置

三、健康风险与系统性解决方案

六价铬的毒性远高于三价铬，这一点在职业健康标准中有明确体现。在镁铬砖的搬运、砌筑或切割加工等环节，空气中三价铬的暴露极限浓度可达0.5 mg/m³，长期接触可能导致肺部疾病；而六价铬的极限值则严苛得多，仅为0.02-0.05 mg/m³，长期暴露可引致肾脏损伤乃至癌症。这要求生产和使用单位必须对操作人员采取充分的防护措施。

幸运的是，通过系统性的技术路径整合，六价铬的产生是完全可以被有效控制的。综合来看，最佳实践包括：

1. 原料优化： 选用低钙含量的镁砂原料。
2. 结合剂控制： 采用无碱或低碱结合剂进行混料。
3. 工艺精调： 适当控制冷却带前端的风压，优化烧成气氛。

通过上述多管齐下的策略，可以将镁铬砖制造过程中产生的六价铬含量降低至0.04 x 10⁻⁶的极低水平，完全符合公认的安全标准，对环境的污染也微乎其微。

然而，要验证这些控制措施是否真正有效，并确保产品质量稳定达标，离不开高精度的成分分析与含量检测。准确量化材料中痕量甚至超痕量的六价铬，对仪器设备、样品前处理方法以及分析人员的专业能力都提出了极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
