解构轻质隔热耐火混凝土：从胶结剂选择到性能极限

在高温工业领域，轻质隔热耐火混凝土的性能表现，很大程度上取决于其内部的“骨架”与“血肉”——即轻质骨料与胶结材料。胶结材料，作为将松散骨料粘合成坚固整体的关键组分，其化学本质与物理行为，从根本上决定了材料在服役过程中的强度演变、热工特性乃至最终寿命。铝酸盐水泥与磷酸盐，是这一领域的两大主流选择，但它们的性能路径却大相径庭。

胶结体系的选择：两条截然不同的技术路径

1. 铝酸盐水泥：高温下的“二次成长”

铝酸盐水泥，特别是应用广泛的铝酸钙水泥，其性能与Al₂O₃含量直接挂钩。从Al₂O₃含量45%左右的矾土水泥，到超过72%的纯铝酸盐水泥，耐火性能随氧化铝含量的提升而增强。

其内在的化学机理源于多种铝酸盐矿物相，如铝酸一钙(CaO·Al₂O₃, 简写为CA)、二铝酸钙(CA₂)和七铝酸十二钙(C₁₂A₇)。这些物相与水反应后，生成各类水合物，赋予混凝土初始的凝结强度。然而，C₁₂A₇含量过高会引发速凝，给现场施工带来挑战。

铝酸盐水泥基混凝土的强度演变曲线极具特点。当温度从常温升高时，一个不可避免的“中温强度低谷”会出现。在400~800°C区间，由于结晶水脱出、水化产物分解，材料强度会显著下降，这是其应用中必须正视的薄弱环节。但随着温度继续攀升至1000°C以上，奇妙的转变开始发生：固相反应与液相烧结启动，材料内部开始形成新的陶瓷结合，强度不降反升。当温度达到1300-1400°C后，这种陶瓷结合变得非常致密，强度甚至会远超初始状态。

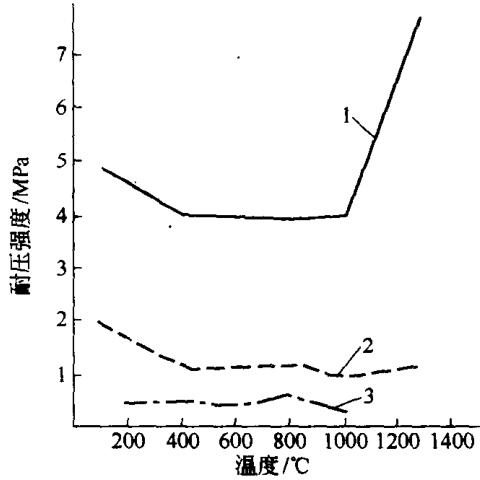

图：不同体积密度下，轻质耐火浇注料的耐压强度随温度的变化关系

2. 磷酸盐：稳定可靠的全温区高强度表现

与铝酸盐水泥的V型强度曲线不同，磷酸盐结合剂提供了一条更为平稳的高强度路径。无论是正磷酸还是改性的磷酸铝溶液，它们都能与绝大多数轻质骨料发生胶结反应，且从低温到高温均能维持优异的机械强度。

磷酸盐体系的胶凝硬化行为与骨料的酸碱性密切相关。它与碱性骨料反应迅速，与中性骨料反应适中，而与酸性骨料的反应则需加热到350°C左右才能硬化。这为配方设计提出了精细化的要求：对于碱性骨料，需加入缓凝剂；而对于酸性骨料，则要引入促硬剂。例如，在磷酸铝溶液中复配硫酸铝和纸浆废液，可以显著改善其对膨胀珍珠岩的胶结效果。

在热处理过程中，磷酸盐结合的混凝土强度从常温到约400°C稳步上升。在500~600°C区间强度有所回落，至800°C左右达到最低值，但即便如此，其强度仍能保持烘干后强度的70%左右，远高于铝酸盐水泥在中温区的表现。在更高的温度下（1200~1400°C），尽管有P₂O₅的分解挥发可能导致组织疏松，但同步发生的液相烧结作用在一定程度上弥补了强度损失。总体而言，磷酸盐结合体系的核心优势在于其可靠的中、高温机械强度。

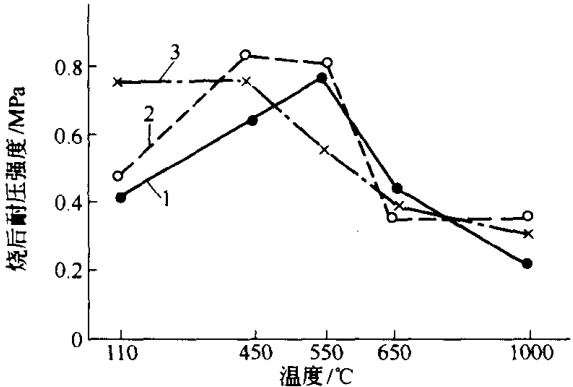

图：添加剂对磷酸盐结合膨胀珍珠岩混凝土强度-温度曲线的影响

核心性能剖析：多重因素的博弈与平衡

轻质隔热耐火混凝土的最终性能，是体积密度、强度、热导率和体积稳定性等多个参数相互交织、相互制约的结果。

体积密度：一切性能的基础与权衡

体积密度是衡量轻质混凝土性能的起点。它直接受轻质骨料的自身密度以及胶结剂、细粉用量的影响。更低的骨料密度和更少的基质填充，自然会带来更低的整体体积密度。

然而，这是一个典型的权衡过程。如下图所示，体积密度与强度正相关，但与隔热性能（低热导率）负相关。追求极致的强度，必然牺牲隔热性；反之，追求极致的隔热性，则要接受强度的下降。如何找到特定应用场景下的最佳平衡点，是配方设计的核心挑战。

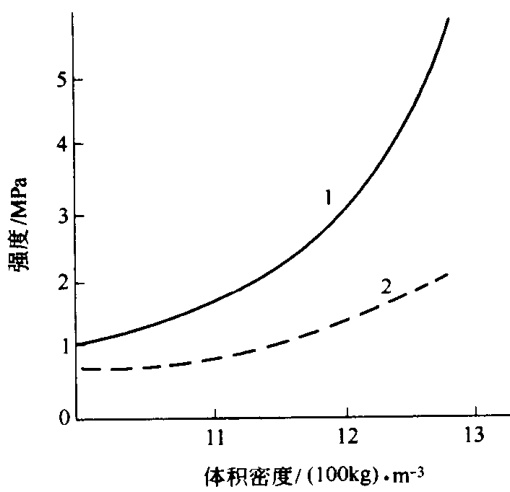

图：体积密度与强度的关系

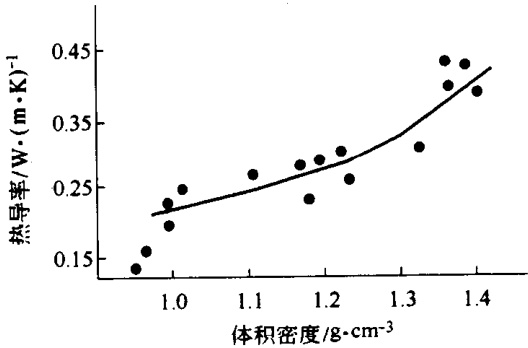

图：体积密度与热导率的关系

强度：胶结剂与骨料的协同作用

除了胶结剂体系的内在强度，骨料自身的强度是另一个决定性因素。高强度骨料是构筑高强度混凝土的基础。从实验数据可以清晰地看到，采用轻质陶粒作为骨料的混凝土，其强度远高于使用轻质黏土砖或蛭石的配方，烘干后强度差异可达5-7倍。

精准评估材料在不同温度下的力学性能，是确保其在复杂工况下安全可靠运行的前提。这种评估不仅涉及配方优化，更关乎最终产品的质量控制。要准确捕捉强度随温度的变化曲线，尤其是在中温强度谷或高温烧结区的行为，需要严谨的实验设计和高精度的测试设备。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

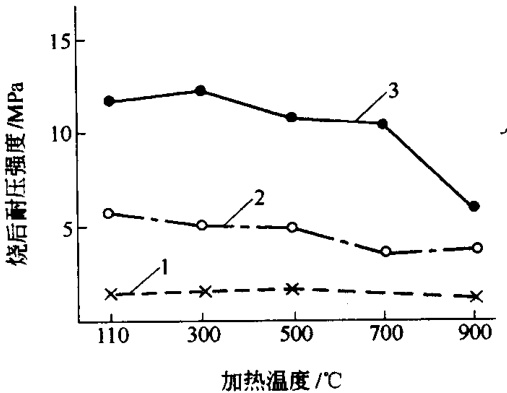

图：骨料种类对轻质隔热耐火混凝土烧后耐压强度的影响

热导率：炉衬内的微观“三带理论”

热导率是评价隔热性能的核心指标。它同样受到骨料种类、胶结剂和体积密度的综合影响。

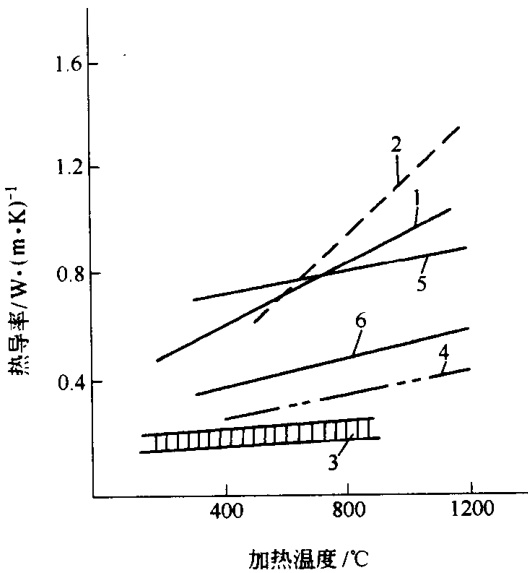

图：不同类型轻质隔热耐火混凝土的高温热导率

更有趣的是，在实际单面受热的炉衬中，材料的热导率并非一个恒定值。由于存在温度梯度，炉衬断面上会形成一个动态变化的“分带结构”：

1. 水化结合带 (冷面区): 温度低于480°C，材料保持原始的水化物结合，结构致密，热导率相对较高。
2. 脱水分解带 (中间区): 温度适中，水化物被破坏，但尚未达到形成陶瓷结合的温度。此区域气孔率增加，结构疏松，反而成为整个炉衬中热导率最低的绝热核心层。
3. 烧结带 (热面区): 温度超过1090°C，材料发生高温反应和烧结，形成致密的陶瓷结合，热导率再次升高。

理解这一动态分层模型，对于精确设计炉衬厚度、预测热量损失以及评估材料长期服役行为至关重要。

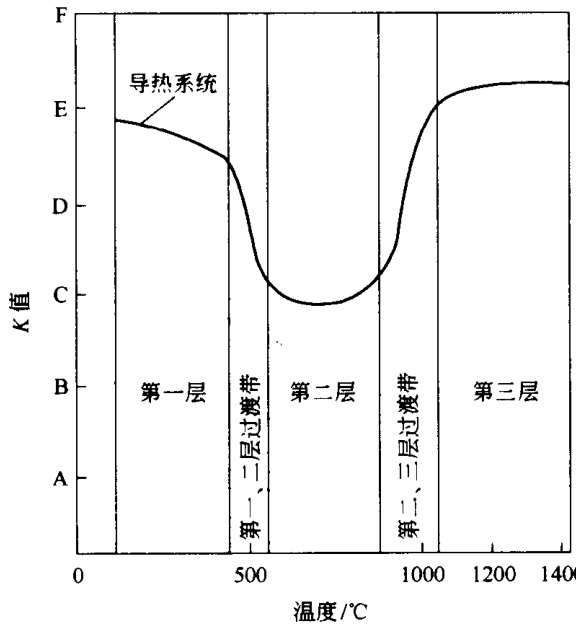

图：耐火混凝土在单面加热下的热导率分带变化示意图

体积稳定性：抵抗开裂的内在能力

轻质隔热耐火混凝土通常未经预烧便直接在窑炉中使用，因此其在首次加热过程中的体积变化（主要是收缩）必须得到严格控制。过大的收缩会导致裂纹甚至结构破坏。研究表明，体积密度越大的混凝土，其加热线收缩率越小。为了进一步优化体积稳定性，可以在配方中加入适量的蓝晶石精矿粉等膨胀性原料，以补偿材料在升温过程中的收缩。

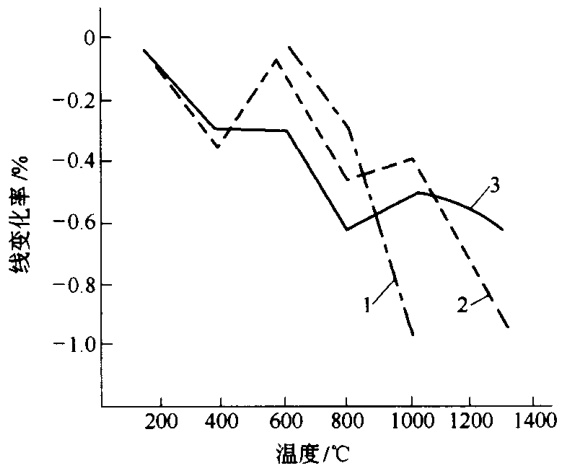

图：不同体积密度轻质隔热耐火混凝土的加热线变化

总而言之，轻质隔热耐火混凝土的开发与应用，是一个涉及材料化学、热物理学和工程力学的多维度命题。从胶结剂的选择到骨料的匹配，再到对各项性能指标之间复杂关系的深刻理解，每一步都考验着研发与品控人员的专业智慧。
