高铝-碳化硅-炭质捣打料：高炉出铁沟内衬的技术演进与性能密码

在高炉炼铁的严苛环境中，出铁沟与渣沟内衬不仅要承受高达1500°C以上的高温，还要直面铁水与熔渣的持续冲刷和化学侵蚀。这并非单一材料所能胜任的挑战，它要求一种具备复合性能、能够协同抵御多重损伤机制的特殊耐火材料。高铝-碳化硅-炭质（Al₂O₃-SiC-C）捣打料正是为应对这一极端工况而生的关键解决方案。

这种材料的本质是一种精心设计的复合体系。其骨架由高铝矾土熟料构成，Al₂O₃含量通常在45%至69%之间，为内衬提供了基础的高温强度和稳定性。然而，仅有氧化物骨架是远远不够的。

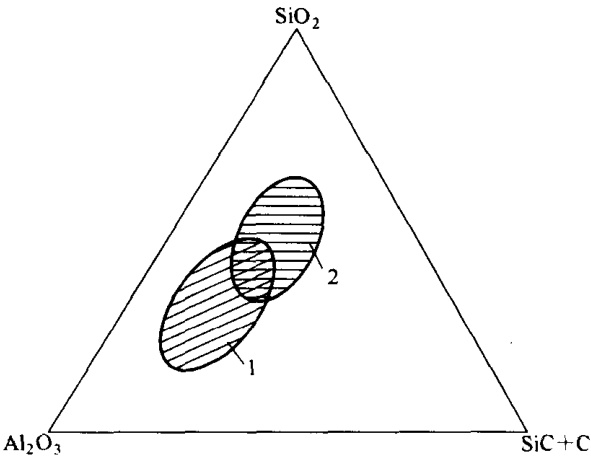

真正的性能飞跃，源于碳化硅（SiC）与炭素材料的引入。这两者在体系中扮演着不可或缺的角色，其总量占比一般在10%至30%。SiC以其优异的耐磨性和导热性著称，而炭素材料（如冶金焦或石墨）则赋予了材料对熔融金属和炉渣极佳的抗润湿性。这种“不亲和”特性，极大地阻碍了熔体的渗透，从而有效减缓了侵蚀速率。整个体系的运作，可以看作是高强度的氧化物骨架与功能性的非氧化物相的协同作用。

要实现这种协同，原材料的质量控制是第一道关卡。例如，作为主料的高铝矾土熟料，其Fe₂O₃和碱金属氧化物（R₂O）等杂质含量必须被严格控制在极低水平，同时要求吸水率低于4.5%。颗粒级配也经过精密计算，通常采用40%~60%的粗颗粒（8 ~ 2 mm）、10%~20%的中颗粒（2 ~ 0.074 mm）和30%~40%的细粉（小于0.074 mm），以确保捣打施工后能形成最致密的结构。

结合剂的技术迭代：从烘烤到免烤的效率革命

如果说骨料决定了材料的性能上限，那么结合剂则定义了其施工方式、服役前的准备乃至最终性能的实现路径。捣打料技术路线的演进，很大程度上就是一部结合剂的革新史。

最初，沥青是常见的选择。但它需要在调制时加水，并且施工后必须经过漫长的烘烤过程才能投入使用。这个烘烤环节不仅延长了修沟停产时间，更致命的是，它会导致炭素材料在升温过程中过早氧化，削弱其抗熔渣渗透的核心功能。

为了克服这一弊病，“免烘烤”捣打料应运而生。早期采用焦油或蒽油与沥青复配作为结合剂，无需加水，施工后可直接通铁水。这无疑是一大进步，但其在高温下会产生大量烟气，对现场环境造成严重污染，不符合现代工业的环保要求。

真正的技术拐点出现在液态酚醛树脂的应用上。酚醛树脂结合的捣打料同样无需加水、无需烘烤，且环境污染显著降低。它在常温下提供优良的施工可塑性，在使用过程中受热固化并最终炭化，形成坚固的陶瓷-炭复合结合。唯一的挑战在于其保存期较短，对供应链和现场管理提出了更高要求，通常需要即配即用。相比之下，一度被尝试的磷酸二氢铝结合剂，因其抗铁水和熔渣侵蚀性较差，已基本被市场淘汰。

性能微调：添加剂的“点金之术”

在确定了核心骨料和结合剂之后，一系列微量添加剂则扮演着性能“精调师”的角色。

• 防氧化剂：为保护体系中的炭和碳化硅，通常会加入金属硅粉或铝粉。它们在高温下会优先于炭发生氧化，生成SiO₂或Al₂O₃，甚至形成新的陶瓷结合相，从而保护炭质组分，延缓材料的功能衰退。
• 增塑剂：如少量塑性黏土，用于改善混合料的作业性能，使其更易于捣打成型。
• 浸润剂：确保疏水性的碳化硅、炭素材料能与亲水性的氧化物耐火材料均匀混合，避免组分偏析。
• 防缩剂：引入硅石微粉等材料，用以平衡材料在高温烧结过程中的体积收缩，防止沟衬因收缩过大而产生裂纹。

通过这些精密的配方设计，现代免烘烤Al₂O₃-SiC-C捣打料的性能被推向了新的高度。以酚醛树脂结合的高炉出铁沟用料为例，其关键理化性能指标通常要求：化学组成上Al₂O₃不低于65.0%，SiC+C不低于12.0%。在经过1450°C、3小时的高温处理后，其体积密度仍需保持在2.2 g/cm³以上，而抗折强度和耐压强度分别不低于4.0 MPa和15.0 MPa，线变化率则控制在±0.8%以内。

要确保每一批次的捣打料都能稳定达到如此严苛的性能标准，依赖于对原材料和最终产品进行系统而精确的物理化学性能检测。这不仅是质量控制的基石，更是保障高炉安全、稳定、高效运行的前提。因此，要获得一套完整可靠的性能数据，对测试环境、设备精度和分析解读能力都有着极高的要求。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636

总而言之，从中小型高炉出铁沟的应用实践来看，捣打料技术正坚定地从传统的烘烤型向高效、环保的免烘烤型过渡。这一转变不仅大幅缩短了修补时间，提升了生产效率，更关键的是，它通过避免烘烤过程中的预氧化，最大化地保留了炭质组分的抗侵蚀能力，从而赋予了炉衬更长的使用寿命和更高的可靠性。
