资源中心

技术相关

首页>资源中心>技术相关

耐火可塑料的可塑性:从施工性能到精准量化的核心指标

日期:2025-07-11 浏览:27

耐火可塑料的可塑性:从施工性能到精准量化的核心指标

对于任何从事不定形耐火材料研发或现场施工的工程师而言,材料的“可塑性”是一个绕不开的话题。它并非一个抽象的物理概念,而是直接决定了材料能否被顺利、致密地构筑成型,并最终影响炉衬整体性能的关键。一块可塑料,如果在外力下轻易开裂或溃散,那么后续的一切性能都无从谈起。

可塑性,本质上描述的是材料在受力时发生形变,且在力消除后能维持新形状的能力。在工程实践中,我们使用“可塑性指数”这一量化指标来精确评判其优劣,它直接关联着材料的施工难易度。

如何精确测定可塑性指数?

不同的材料体系,其可塑性的测定方法和仪器也各不相同。针对耐火材料领域常见的黏土质和高铝质耐火可塑料,行业内广泛遵循的是中国冶金工业标准YB/T 5119-1993。该标准详细规定了试验的仪器与流程。

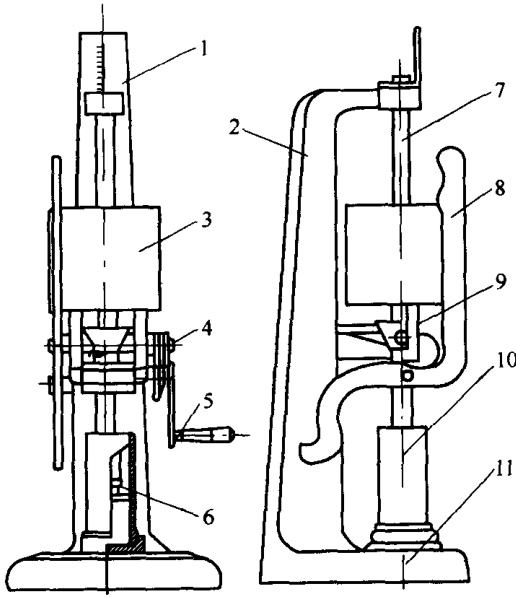

图17-4 可塑性指数测定仪 1-刻度尺;2-支架;3-锤头;4-凸轮;5-手柄;6-压头;7-可动部件(竖轴等);8-扳手;9-支承块;10-成型筒;11-支架底板

试验的核心步骤可以概括为:

  1. 标准制样: 首先,利用测定仪的成型筒,制备一个直径为Φ50 mm、高度为(50 ± 2) mm的标准圆柱体试样。
  2. 初始测量: 将试样置于仪器垫座上,精确测量其受冲击前的初始高度 L0
  3. 冲击变形: 启动仪器,通过重锤对试样进行不多不少,恰好3次的标准冲击。
  4. 最终测量: 冲击完成后,再次测量试样的高度,记为 L。

可塑性指数 Wa 的计算,是基于变形前后的高度变化率:

Wa (%) = (L0 - L) / L0 × 100

这个公式的本质,是量化了材料在标准冲击下的相对变形程度。一个看似简单的流程,却对试样制备的均匀性、仪器状态的校准、以及操作的规范性提出了严苛要求。任何一个环节的微小偏差,都可能导致最终数据的显著漂移。这正是专业检测实验室的核心价值所在。

精工博研测试技术(河南)有限公司(原郑州三磨所国家磨料磨具质量检验检测中心),专业的权威第三方检测机构,央企背景,可靠准确。欢迎沟通交流,电话19939716636

影响可塑性指数的关键变量

根据YB/T 5119-1993标准测定,通常认为耐火可塑料的塑性指数落在15%~40%区间内较为理想。要将指数稳定控制在这一目标范围,就必须深入理解其背后的影响因素。

1. 颗粒级配的博弈:骨料与细粉的比例

材料内部粗骨料(通常指大于100 μm的颗粒)与细粉(小于100 μm)的比例,是决定可塑性的首要因素。当细粉含量增加,或细粉本身的比表面积增大(即更细)时,颗粒间的接触点会急剧增多。在外力作用下,这些增多的接触点使得颗粒间更容易发生相对滑移,宏观上就表现为可塑性的提升。

2. 水分的双刃剑效应:固液相比

水分在可塑料中扮演着至关重要的双重角色。在9%至13%(质量比)的窄窗口内,水分既是润滑剂,又是结构维持者。

  • 润滑作用: 在外力施加时,水分子层能有效降低颗粒间的摩擦力,使材料易于变形。
  • “液桥”效应: 当外力撤除后,水分子在颗粒间隙中形成无数微小的“液桥”。在范德华引力和毛细管力的共同作用下,这些液桥将颗粒“粘合”在一起,从而保持住变形后的新形状。

水分过少,润滑不足,材料干硬难塑;水分过多,体系过稀,无法维持形状,甚至发生坍塌。找到这个最佳含水量,是配方设计的核心挑战之一。

3. 添加剂的精细调控:增塑材料与增塑剂

为了优化可塑性,配方中常会引入塑性黏土等增塑材料或专门的化学增塑剂。这类组分的核心功能在于两点:一是具备优良的保水性能,防止水分在施工或储存过程中过快散失;二是在集料颗粒之间起到高效的润滑作用,进一步提升材料的变形能力。增塑剂的种类和添加量,为可塑性的精细调节提供了有力的技术杠杆。

关于我们
CMA资质认定证书
CMA资质认定证书
CNAS资质证书(中文)
CNAS资质证书(中文)
CNAS资质证书(英文)
CNAS资质证书(英文)
CML证书
CML证书
液相色谱仪
液相色谱仪
智能型台式镜向光泽度仪
智能型台式镜向光泽度仪
跌落试验机
跌落试验机
高精度智能电子拉力试验机
高精度智能电子拉力试验机
落镖冲击试验仪
落镖冲击试验仪
​水蒸气透过率仪
​水蒸气透过率仪
报告查询
联系电话
0371-67646483
微信
微信公众号
在线客服
返回顶部
首页 检测领域 服务项目 咨询报价
