低碳镁炭砖：超纯净钢时代的性能权衡与破局之道

在耐火材料领域，镁炭砖无疑是明星产品。其传统的配方，通常含有10%至20%的碳，赋予了它卓越的抗热震性和抗渣侵蚀能力。这背后的机理并不复杂：高含量的石墨在砖体内形成连续网络，提供了超过20 W/(m·K)的高热导率，有效缓解热应力；同时，石墨与钢渣的天然不浸润性，加上其对渣中氧化铁的还原作用（这会提高炉渣黏度），共同构筑了一道坚固的防线。

然而，技术的进步往往伴随着新的矛盾。当钢铁工业迈向低碳钢乃至超纯净钢的时代，传统镁炭砖的“优点”开始显现其B面。高热导率意味着巨大的热量损失，而高碳含量则可能对钢水造成二次增碳污染，这对于追求极致纯净度的现代冶炼工艺而言，是难以接受的。因此，整个行业面临一个清晰的挑战：如何开发出一款既能继承传统优势，又具备低热导率、低碳特性的新型镁炭砖？

答案直指低碳化，即总含碳量不超过8%的镁炭砖。但这并非简单的“减法”游戏。当碳含量降至10%以下时，一个棘手的问题浮出水面——材料的抗剥落性急剧恶化。根本原因在于，石墨含量不足，无法再形成有效的连续相骨架，材料的韧性随之降低，在剧烈的温度波动下更容易开裂损坏。

本质上，这是一个性能上的“跷跷板”：降低碳含量以满足冶金需求，却牺牲了材料的结构稳定性。要打破这种两难的局面，必须从材料的微观结构设计入手，寻找新的性能补偿机制。

路径一：重塑石墨形态与分布

既然碳的总量受限，那么提升“碳”的效率就成了关键。业界的一个重要突破是采用超细石墨来替代传统的鳞片石墨。当总碳含量高于6%时，超细石墨的优势便凸显出来。如图13-8所示，其微小的颗粒尺寸和更高的分散度，能在较低的总量下形成更有效的微观网络，有效抑制砖体在高温下的过烧趋势，并降低材料的弹性模量。弹性模量的降低，意味着材料在受到应力时能产生更大的弹性形变，从而显著提升了低碳MgO-C砖的抗剥落性能。

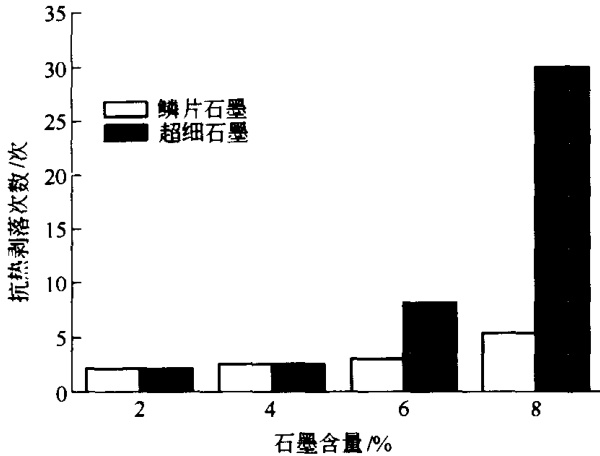

图13-8 1000°C热处理后镁炭砖的抗剥落性

路径二：优化基质结构与结合相

另一条思路是从基质和结合剂上做文章。例如，通过对镁砂原料进行精细的表面处理，可以在砖坯的热处理过程中，诱导形成大量弥散分布的微小气孔。这些微气孔如同隔热单元，有效阻断了热流通道，从而降低了镁炭砖的整体热导率，并进一步增强了其抗热震性。

结合剂的选择同样至关重要。传统的酚醛树脂在炭化后会形成玻璃态的碳结构，这种结构性脆，是导致材料抗剥落性不佳的内因之一。改用不含酚醛的新型有机结合剂，可以形成更为柔韧的碳化组织，从根本上改善材料的脆性问题。

下表清晰地展示了采用新技术的MgO-C砖与传统产品的性能差异。

表13-20：两种MgO-C砖性能对比

从数据对比中不难看出，新型低碳镁炭砖虽然在常温强度上有所妥协，但在关键的高温服役性能，如耐侵蚀性和抗氧化性上，实现了显著的超越。这充分证明，通过精细的微观结构调控，完全可以在降低碳含量的同时，维持甚至提升材料的综合服役性能。

要精确评估这些材料在高温、侵蚀、热冲击等复杂工况下的真实表现，并量化不同技术路径带来的性能差异，离不开系统而严谨的检测与分析。这不仅涉及常规的物理性能测试，更需要深入到微观结构层面，分析相组成、孔隙分布和裂纹扩展行为。这正是专业检测实验室的核心价值所在。

精工博研测试技术（河南）有限公司（原郑州三磨所国家磨料磨具质量检验检测中心），专业的权威第三方检测机构，央企背景，可靠准确。欢迎沟通交流，电话19939716636
